VibroBal — Taşınabilir Titreşim Analizörü & Saha Balans Cihazı
Rotoru yerinde ölçün, yerinde dengeleyin.
Genel bakış
Sorun. Fan, pompa, motor ve rotor dengesizliği, sanayide en sık titreşim kaynağıdır. Rotoru sökmeden sahada dengelemek için ithal titreşim analizörleri (VIBXPERT II sınıfı) kullanılır; bunlar çok kanallı ve çok işlevli olduğu için pahalıdır, Türkçe arayüzü ve yerli servisi yoktur. Balans servisleri ve bakım ekipleri ise çoğu işte yalnızca “1X genlik + faz + tek düzlem düzeltme” işlevine ihtiyaç duyar.

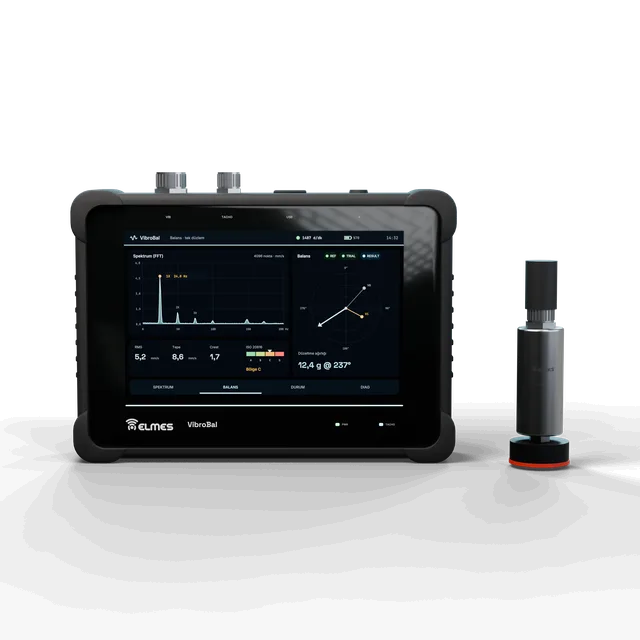

Çözüm. VibroBal tek bir titreşim sensörü ve optik takometreyle 1X genlik ve fazı ölçer, rehberli sihirbazla (referans koşu → deneme ağırlığı → sonuç) düzeltme ağırlığını gram ve açı olarak verir. Aynı cihaz spektrum (4096 nokta), zaman dalga şekli, RMS/tepe/crest değerleri ve ISO 20816 bölge rengiyle makine durumunu gösterir. Programlanabilir analog ön uç kazanç ve anti-alias filtresini otomatik seçer; operatör sinyal seviyesiyle uğraşmaz.
Konumlandırma. Amaç VIBXPERT II'nin yerine geçmek değil, onun işlerinin en sık yapılan alt kümesini yerli ve ekonomik bir cihazla karşılamaktır. İki düzlem balans ve çok kanallı ölçüm kapsam dışıdır; bu işler balans makinesi ölçüm sistemine bırakılır.
| İthal çok kanallı analizör (VIBXPERT II sınıfı) | Elle hesap + genel osiloskop/multimetre | VibroBal | |
|---|---|---|---|
| Kanal / düzlem | 2+ kanal, 2 düzlem | — | 1 kanal, 1 düzlem |
| Balans sihirbazı | Var | Yok (elle vektör hesabı) | Var, rehberli |
| Spektrum / ISO bölgeleri | Var | Yok | Var |
| Arayüz / servis | İngilizce, ithal servis | — | Türkçe arayüz (yol haritasında), Ankara'da servis |
| Fiyat sınıfı | Yüksek | — | Orta |
Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.
Özellikler
- Rehberli tek düzlem balans sihirbazı: REF → TRIAL → RESULT; CAPTURE yalnız geçerli, doymamış ve faz-senkron ölçümde açılır; deneme ağırlığı önerisi rotor kütlesinin ~%10'u.
- AUTO ön uç: headroom'a göre kazanç, 1X'e göre en sıkı analog filtre; balans sihirbazı boyunca AUTO dondurulur ki V0 ve V1 aynı yoldan geçsin.
- Rotor-bekleme modu: motor durdurulup ağırlık takılırken referans kaybolmaz.
- İğne (spike) ayrımı: doyma kararı filtrelenmiş sinyalden verilir; ham ray-örnek sayısı DIAG ekranında (mekanik vuruntu/EMI ipucu).
- Takometre referanslı zaman-domeni açısı: polar ekranda FFT ve zaman-domeni işaretçileri tutarlı.

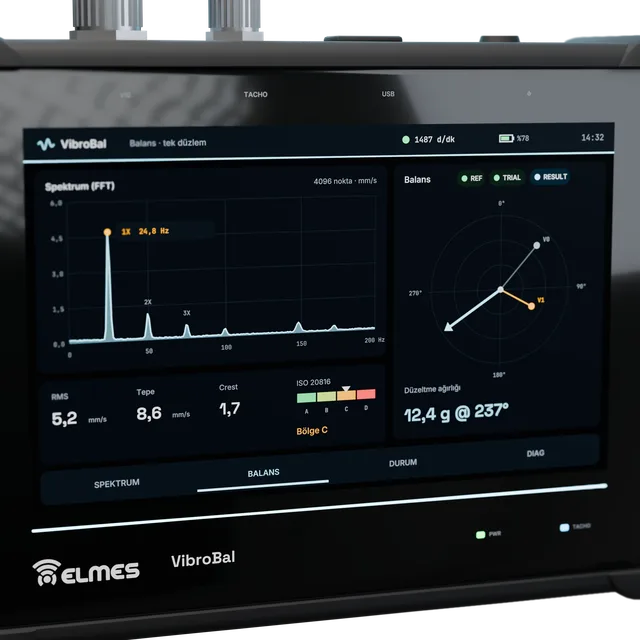

- Spektrum ve durum ekranı: 4096 noktalı FFT, zaman dalga şekli, RMS/tepe/crest ve ISO 20816 bölge rengi.
- DIAG ekranı: headroom yüzdesi, kazanç/filtre indeksi, pil, devir kararlılığı.
- Sensör kalibrasyonu: kalibrasyon girilmeden ekran tahmini değeri “ISO~” olarak gösterir; kalibrasyon tablosu girildiğinde gerçek birim.
- Simülasyon modu: sensörsüz eğitim ve demo.
- HedefYol haritası: senkron ortalama, zarf (envelope) analizi + rulman arıza frekansı hesaplayıcı (BPFO/BPFI/BSF/FTF), order tracking, Bode/Nyquist kalkış-duruş, cepstrum, ISO 1940 kalite sınıfı, bölünmüş ağırlık (split weights), iş arşivi, Türkçe arayüz, ekran klavyesi.
Varyantlar
| Model kodu | İçerik | Sensör | Durum | Bilgi al |
|---|---|---|---|---|
| VB-1 | Cihaz (7" dokunmatik ekran, analog ön uç, pil), takometre girişi | Sensör ayrı | Saha testinde | Bilgi al: VB-1 |

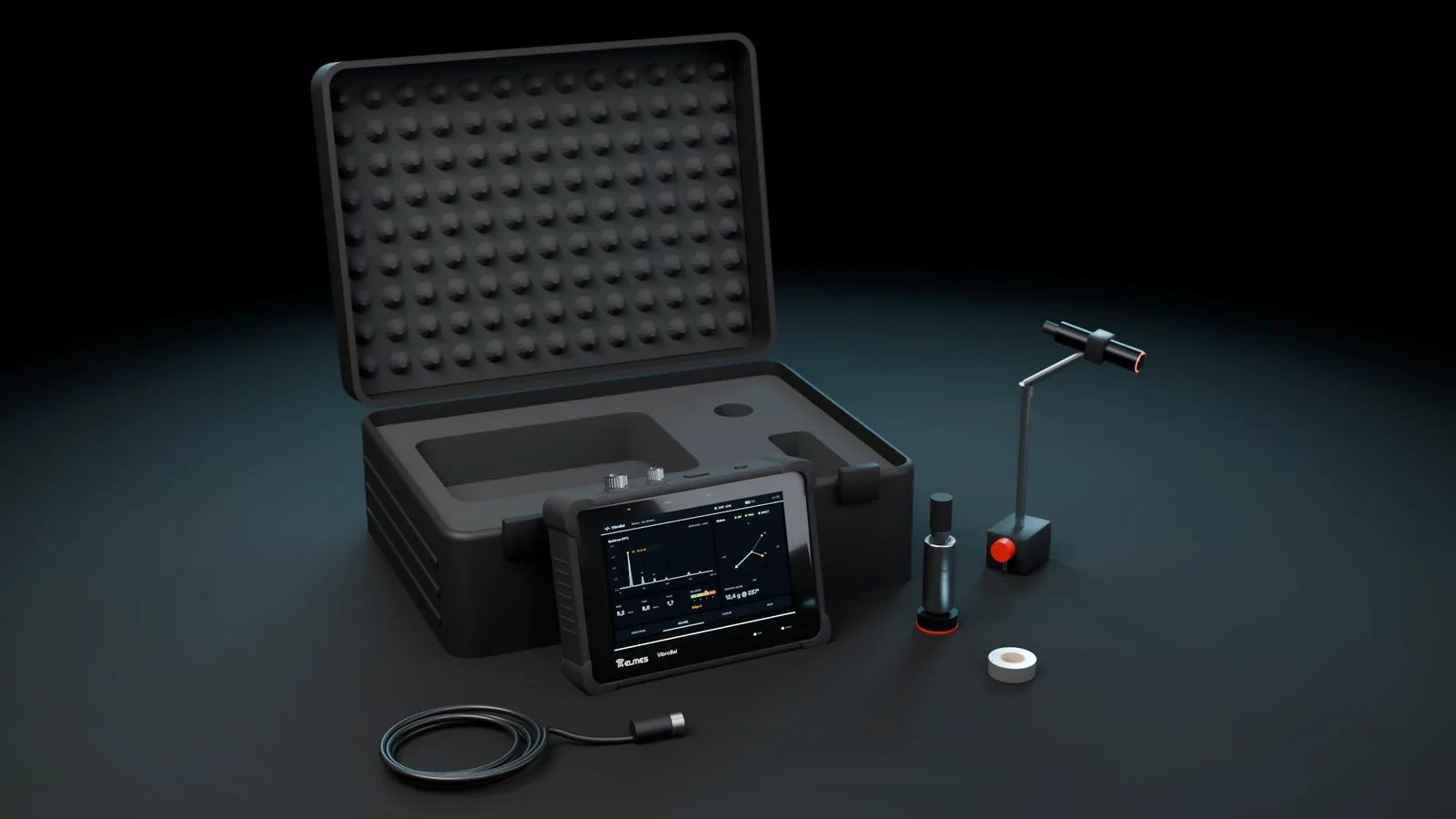

| VB-1-KHedef | VB-1 + elektrodinamik titreşim hız sensörü + optik takometre + çanta | Elmes elektrodinamik hız sensörü | Planlanan | Bilgi al: VB-1-K |
| VB-1-IEPEHedef | VB-1 + IEPE adaptör modülü (endüstriyel ivmeölçer için) | 100 mV/g IEPE | Planlanan (ayrı ön uç modülü gerekir) | Bilgi al: VB-1-IEPE |
| VB-2 | İki kanal / iki düzlem | — | Planlanmıyor (cihaz tek düzlem) | Bilgi al: VB-2 |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Titreşim girişi | 1 kanal, pasif hız / piezo gerilim sensörü, AC kuplajlı, 47 kΩ giriş; IEPE beslemesi yok |
|---|---|
| Devir ölçümü | Takometre ile RPM; pencere sonunda devir kontrolü (> %2 sapma reddedilir) |
| Devir aralığı | 673–1500 d/dk aralığında sahada test edildi |
| Balans | Tek düzlem etki katsayısı yöntemi; sonuç gram @ derece |
| Titreşim hızı | mm/s RMS; bugün ham sayım + analitik mm/s tahmini (4,0 mV/(mm/s) varsayımı) |
| Birim seçici | m/s², g, mm/s, milHedef |
| Analiz bandı | 0–3,4 kHz (54,878 kHz / 8 decimation → 6,86 kHz örnekleme) |
| ISO bant sınırlaması | 10–1000 HzHedef |
| Genlik hatası (sinyal işleme) | ≤ %0,025 (Hanning + Grandke + scallop düzeltmesi; sentetik sinyalle) |
| Mutlak doğruluk | ±%5 (sensör kalibrasyonuna bağlı)Hedef |
| Faz hatası | FFT tarafında ≤ 0,043° (sentetik sinyalle); zaman-domeni göstergesi 1,406°/bin |
| FFT çözünürlüğü | 4096 nokta, 1,675 Hz/bin, pencere 0,597 s |
| ADC | 12 bit, 54,878 kHz, ×8 decimation, pencere başına 32768 örnek |
| Örnekleme akışı | Tek buffer (saha sürümü) |
| Kesintisiz örnekleme | Çift bufferHedef |
| Kazanç | 4 kademe (×2,87 / ×3,51 / ×5,32 / ×10,6) + AUTO |
|---|---|
| Anti-alias filtre | 4 kademe (1 / 10 / 22 / 47 nF) + AUTO |
| Takometre | 1 optik sensör girişi, zamanlayıcı yakalama |

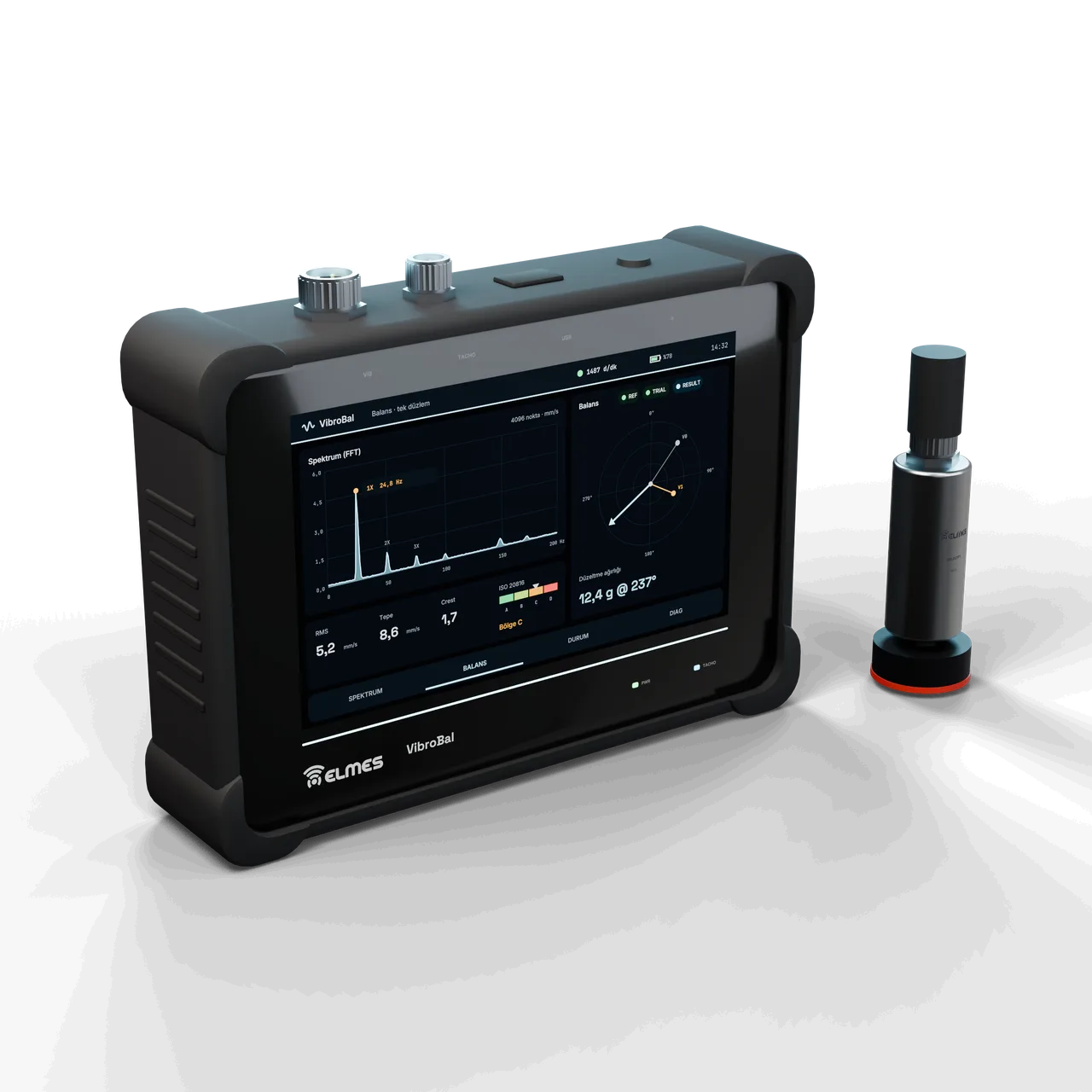

| Ekran | 7" dokunmatik |
| PC bağlantısı | USB-CDC log |
| Veri dışa aktarma | CSVHedef |
| Besleme | 7,2 V pil girişi; LM2576 → 5 V → 3,3 V; pil ölçümü ADC ile (×11 bölücü) |
|---|---|
| Pil ile çalışma süresi | ≥ 6 saatHedef |
| Kasa | El tipi kasa, IP54Hedef |
|---|---|
| Çalışma sıcaklığı | 0…+50 °CHedef |
| Garanti | 2 yılHedef |
|---|---|
| Servis | Ankara |
Uygulama alanları
- Fan ve aspiratörler
- Pompalar
- Elektrik motorları
- Kompresörler
- Saha balans servisleri
- Rotor üretiminde son kontrol
- Balans makinesi yanında doğrulama
- Kestirimci bakım turları
Sektörler: çimento, tekstil, gıda, enerji (soğutma kuleleri), HVAC, makine imalatı.

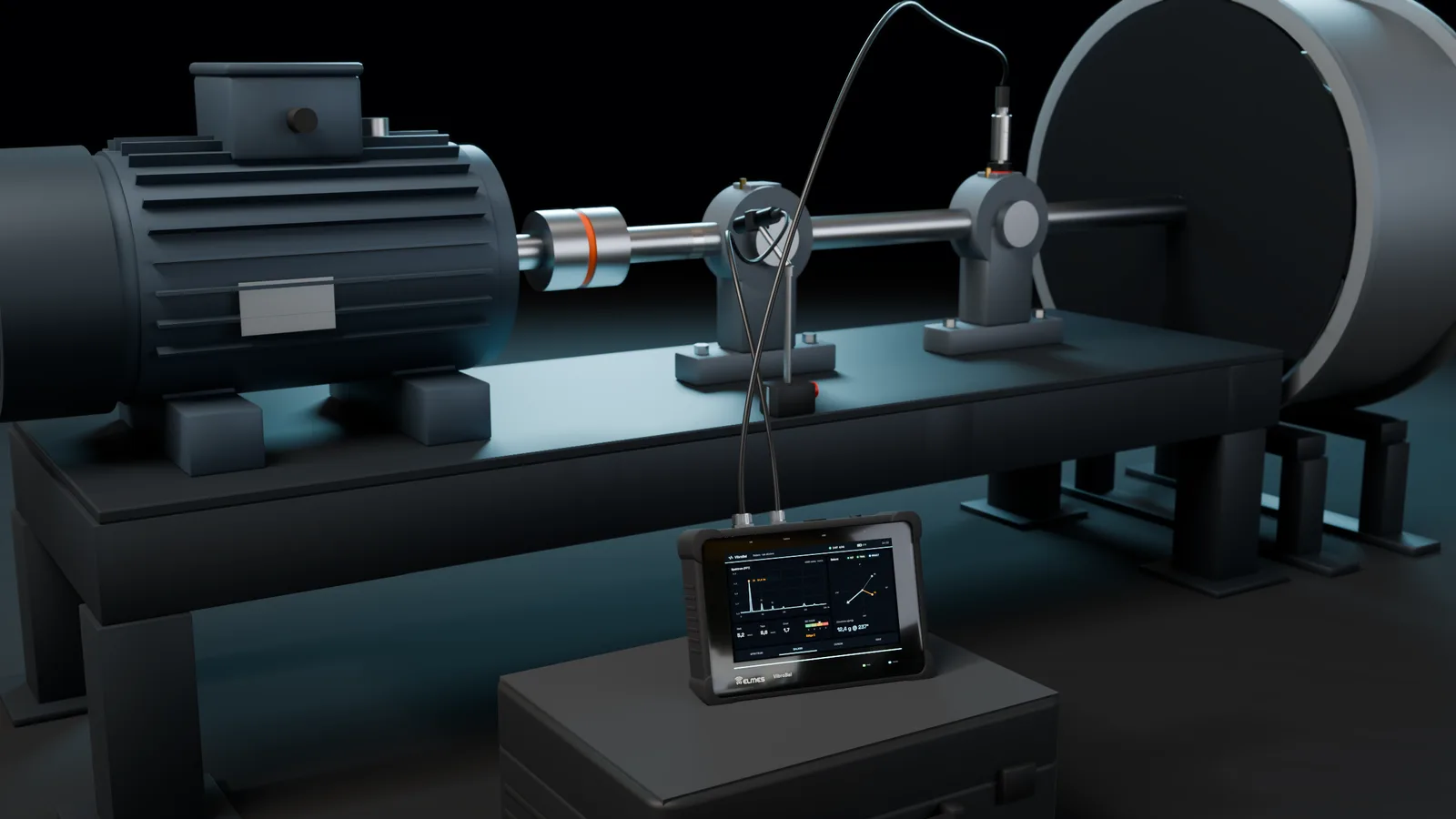

Tipik balans akışı: referans koşu (REF) → deneme ağırlığı (TRIAL; öneri rotor kütlesinin ~%10'u) → sonuç (RESULT, gram @ derece). Motor durdurulup ağırlık takılırken cihaz “rotor bekleniyor” durumunda referansı korur. Faz ve balans için takometre gerekir; yalnız spektrum/RMS ölçümünde gerekmez.
Kestirimci bakım: ISO 20816 bölge takibiyle periyodik bakım turlarında makine durumu izlenir.
Kapsam dışı: iki düzlem balans ve çok kanallı ölçüm; bu işler için balans makinesi ölçüm sistemi önerilir.
Uyumluluk & belgeler
Cihaz saha testi aşamasındadır; belge seti aşağıdaki plana göre hazırlanmaktadır.
- HedefCE uygunluk beyanı (EMC / LVD)
- HedefISO 20816 / ISO 1940 uyum notu
- HedefKalibrasyon prosedürü
- HedefKullanım kılavuzu
Sıkça sorulan sorular
Hangi sensörle çalışır?
Pasif hız sensörü veya gerilim çıkışlı piezo sensör doğrudan bağlanır; Elmes elektrodinamik hız sensörüyle paket (VB-1-K) planlanıyor. IEPE ivmeölçer için ayrı adaptör modülü gerekir (VB-1-IEPE, planlanan).
İki düzlem balans yapar mı?
Hayır; cihaz tek düzlem balansördür. İki düzlem için balans makinesi ölçüm sistemi kullanılır.
Takometre şart mı?
Faz ve balans için evet. Yalnız spektrum/RMS için gerekmez.
Motoru durdurup ağırlık takınca referans kaybolur mu?
Hayır; cihaz “rotor bekleniyor” durumuna geçer, referans korunur.
Değerler mm/s olarak doğru mu?
Sensör kalibrasyonu girilmeden ekran “ISO~” (tahmini) gösterir; kalibrasyon tablosu girildiğinde gerçek birim gösterilir.
Veriyi PC'ye alabilir miyim?
Bugün USB-CDC log ile; CSV dışa aktarma yol haritasında.
VIBXPERT II gibi analizörlerin yerine geçer mi?
Hayır; amaç, bu sınıf cihazlarla yapılan işlerin en sık alt kümesini — 1X genlik, faz ve tek düzlem balans — yerli ve ekonomik bir cihazla karşılamaktır. Çok kanallı ölçüm ve iki düzlem balans kapsam dışıdır.
Garanti ve servis?
2 yıl garanti hedefleniyor; servis Ankara'da.
