Elmes Isıl Proses Kontrolörü (sinter, kurutma, ısıl işlem)

YakındaSaha testinde

Programlı sıcaklık profilini güvenle, kaldığı yerden sürdüren fırın kontrolörü.

Bilgi al Teknik özellikler

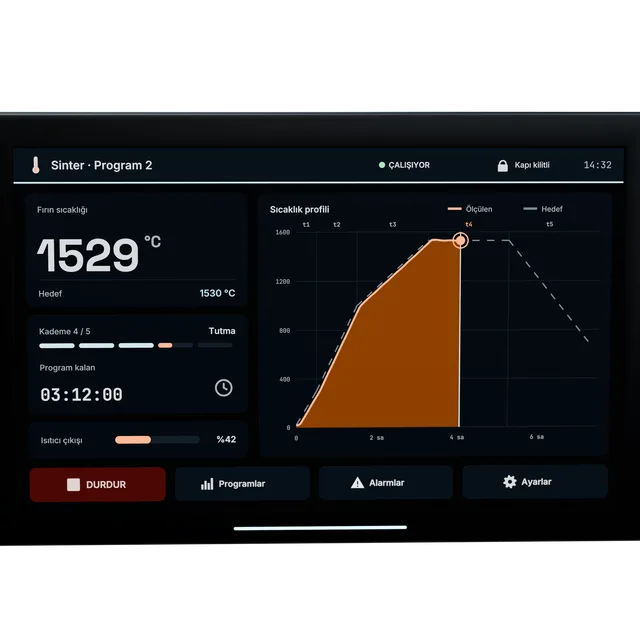

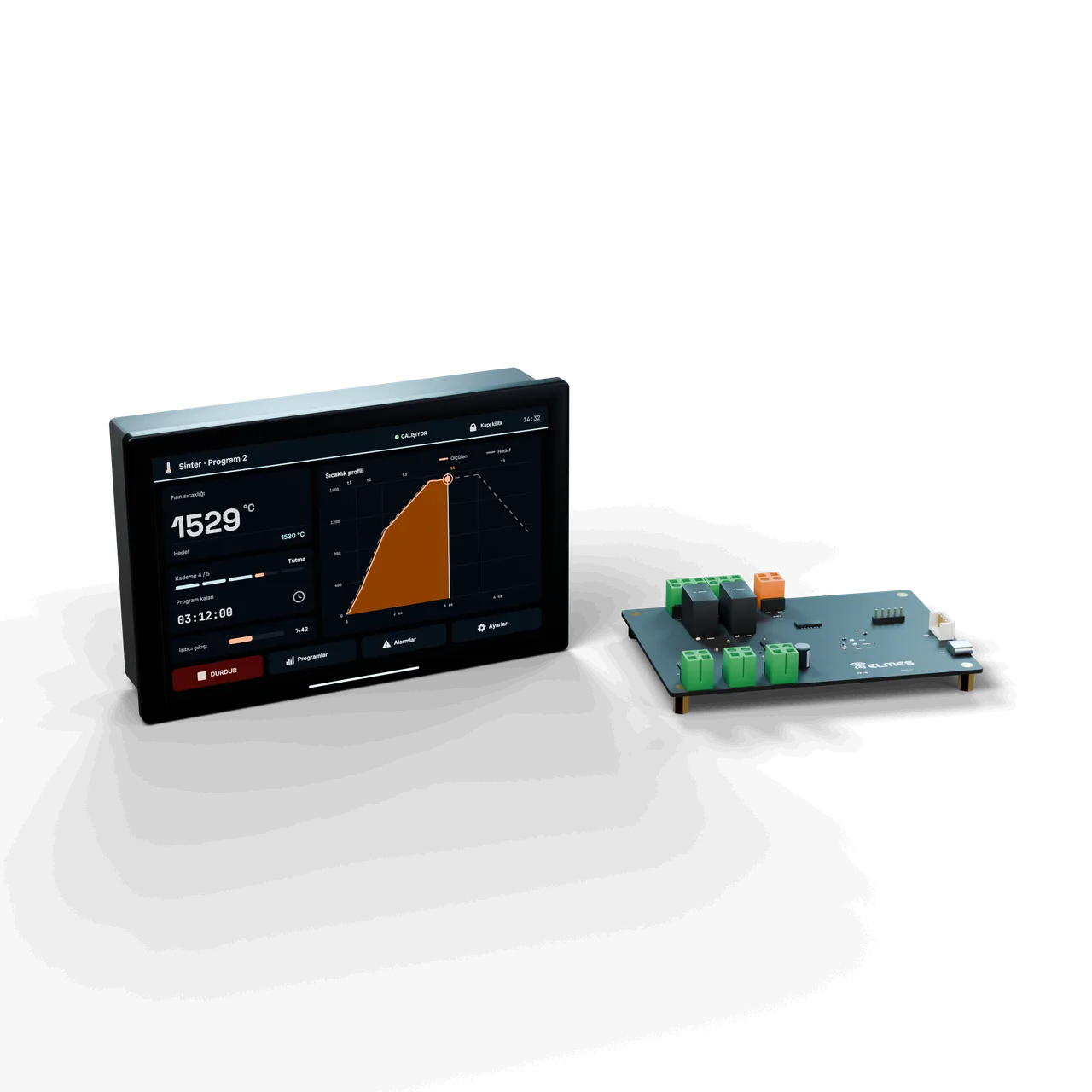

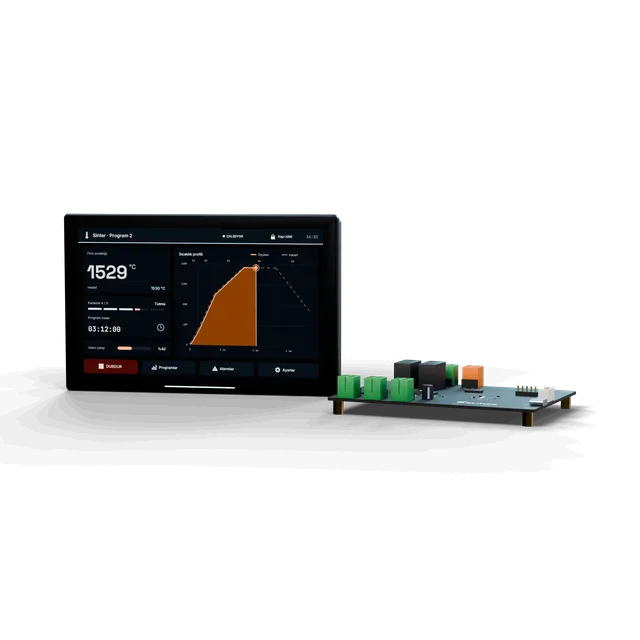

Elmes Isıl Proses Kontrolörü: sıcaklık profili, kademe ve kalan süreyi gösteren 7 inç HMI paneli ile kontrol kartı

Genel bakış

Sorun. Sinter, kurutma ve ısıl işlem fırını üreticileri çoğunlukla hazır PID kontrolör + ayrı program ünitesi + ayrı kapı/güvenlik mantığı kullanır; arayüz parçalıdır, profil programlama zordur, elektrik kesintisinde program baştan başlar, MoSi₂ gibi soğukken düşük dirençli ısıtıcılarda trafo akımı koruması kontrolörün dışında çözülür. Zirkonya sinterinde 1530 °C tutma kademesinde birkaç derecelik sapma ürün kalitesini doğrudan etkiler.

Çözüm. Elmes Isıl Proses Kontrolörü tek kartta sıcaklık okuma (MCP9600, tip S termokupl, 18 bit), PID + ölü zaman telafisi, kademeli program (5 kademe, 4 program; birinde t3 kullanıcı ayarlı), güç tavanı (düşük sıcaklıkta trafo koruması), çıkış rampası, kapı kilidi, fan rölesi, çalışma saati ve 7" dokunmatik HMI'ı birleştirir. STOP ya da sigorta sonrası START, fırın sıcaklığına göre profilde doğru kademe ve süreye konumlanır (“kaldığı yerden devam”). Trafo rezonansı gibi saha sorunları için yasak çıkış bandı (%80–84) gibi uygulamaya özel korumalar parametre olarak eklenir.

Platform avantajı. Aynı yazılım çatısı (program/reçete, alarm, log, PID, HMI) OEM Cihaz Kontrol Platformu üzerindeki diğer uygulamalarla ortaktır; kurutma veya ısıl işlem için yalnız sensör tipi, çıkış katı ve profil şeması değişir.

Hazır PID + ayrı program ünitesiPLC + HMIElmes Isıl Proses Kontrolörü
Profil programıSınırlı, ayrı cihazProjeye özel yazılım5 kademe × 4 program, HMI'da eğri
Ölü zaman telafisi / güç tavanıYok / hariciYazılırDahili, parametreli
Kaldığı yerden devamYokYazılırDahili
Kapı kilidi / soğuma mantığıHarici röleYazılırDahili
Maliyet (seri OEM)OrtaYüksekDüşük–orta
UyarlamaYokHer projedeNRE ile parametre/HMI

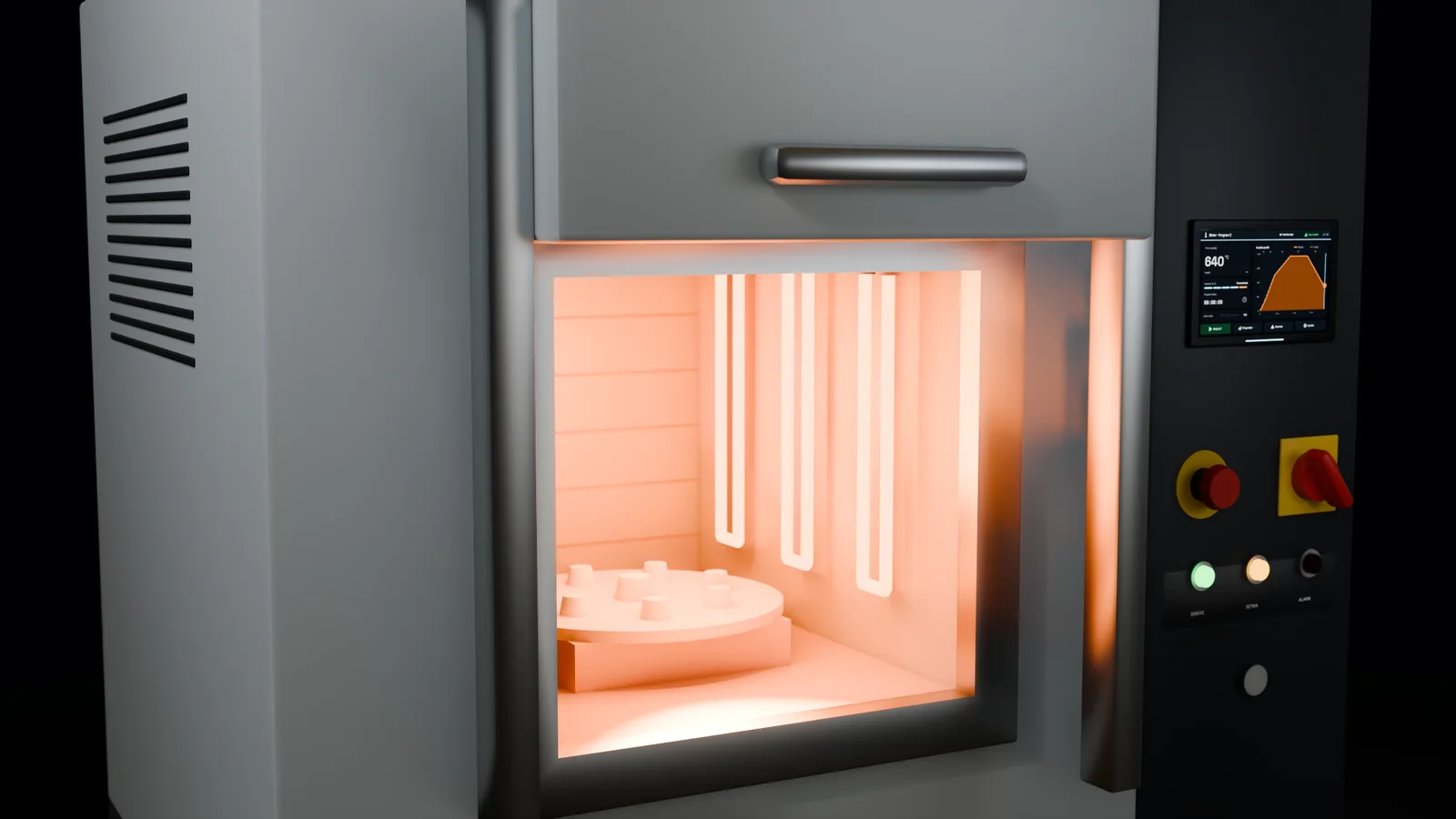

Endüstriyel fırın önü: kumanda sütununa gömülü HMI, kalkık kapının altında turuncu ışıkla parlayan hazne
Kullanım ortamı

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

  • Güç tavanı (trafo koruması): MoSi₂ ısıtıcı soğukken düşük dirençlidir; çıkış, sıcaklık bandına göre sınırlanır.
  • Ölü zaman telafisi: 16 s trend ile 30 s ileri tahmin; filtre gecikmesini dengeler.
  • Yasak çıkış bandı: trafo rezonansı gözlenen güç bandı (%80–84) histerezisle atlanır.
  • Kaldığı yerden devam: STOP/sigorta sonrası fırın sıcaklığından profilde doğru kademe ve süre bulunur.
  • Kapı güvenliği: kilit START'ta devreye girer; kapı yalnız ayarlanan güvenlik sıcaklığının altında açılır; asansörlü kapı varyantında (TP-S-L) motor sürücü ve iki aşamalı START.
  • Çalışma saati ve program sayacı: servis/garanti takibi, HMI ayar sayfasında.
  • Simülasyon modu (debug): nitel fırın modeli ile tezgâhta uçtan uca program testi ve arıza enjeksiyonu.
  • Parametreli uyarlama: PID, tavan, rampa, kesme, izone, TMAX ve runaway eşikleri konsoldan ayarlanır ve kaydedilir.
  • HedefGenişleme: çok bölge, PT100/tip K girişleri, Modbus RTU, Wi-Fi izleme, program kütüphanesi (reçete) ve proses logu.

Varyantlar

Varyantlar
Model koduUygulamaSensörÇıkışKapıDurumBilgi al
TP-SSinter (1530–1700 °C, MoSi₂ ısıtıcı)Termokupl tip S (tip B planlanan)0–10 V → SSR, trafo akımı korumasıElektrikli kilitSaha testindeBilgi al: TP-S
TP-S-LSinter, asansörlü kapıTip S0–10 V SSRAsansör motoru + kilitMevcut varyant; yeni platforma taşınacakBilgi al: TP-S-L
TP-DHedefKurutma (≤ 300 °C)Tip K / PT100Röle veya SSR, fanOpsiyonelPlanlananBilgi al: TP-D
TP-HHedefIsıl işlem (≤ 1200 °C)Tip K / NSSR, çok bölgeOpsiyonelPlanlananBilgi al: TP-H
HMIEkran seçenekleri: 7" DWIN T5L 800×480 (mevcut); 4,3" DWIN veya DiscOS———4,3" ve DiscOS seçenekleri planlananBilgi al: HMI

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Ölçüm
Sıcaklık girişiMCP9600, tip S termokupl, 18 bit, I²C; dijital filtre (EMA, ~41 s)
Ölçüm aralığı−50…1850 °C geçerlilik; TMAX varsayılan 1650 °C
Giriş / çıkış
Isıtıcı çıkışıPWM ≈ 9,8 kHz → ULN → 0–10 V → SSR; %0–100
Röle çıkışlarıKapı kilidi, fan
Genişletilmiş çıkışlar4 röle + 2 SSR sürücüHedef
Dijital girişlerKapı durumu
Genişletilmiş girişler4 DI (kapı, acil stop, termik)Hedef
Yazılım
Program4 program × 5 kademe; örnek profil: t1 30 dk 0→300 °C, t2 60 dk →1000 °C, t3 değişken →1530 °C, t4 120 dk tutma, t5 120 dk →700 °C; program 3'te t3 kullanıcı ayarlı (1–720 dk)
KontrolPID (varsayılan Kp 0,05 / Ki 0,0005 / Kd 1,5) + ölü zaman telafisi + güç tavanı + rampa %2/s + kesme + yasak bant %80–84
Kaldığı yerden devamFırın sıcaklığına (PV) göre profilde konumlanma
AlarmlarSensör arızası, aşırı sıcaklık, runaway; HMI hata sayfası
KayıtUSB konsolda CSV telemetri (debug); HMI'da 10 saatlik eğri
Proses loguKalıcı proses logu + USB/Wi-Fi dışa aktarmaHedef
Çalışma saati sayacıRUN dakikası + tamamlanan program sayısı; flash ping-pong kayıt, ~85.000 saat ömür
Performans & güvenli durum
Tutma kararlılığı (simülasyon)1528,6–1530,0 °C; aşma ≤ 6,4 °C (τ 1200–2400 s)
GüvenlikIWDG ~4 s, EmergencyOff, yapılandırma aralık doğrulaması, yapılandırma sürüm göçü (v1→v3)
Kapı açma güvenlik sıcaklığı150–700 °C, ayarlanabilir
Mimari
MCUSTM32F070CB, 48 MHz
Yeni platform kartıOEM Cihaz Kontrol Platformu kartı (STM32G0)Hedef
Arayüzler
HMI7" DWIN T5L dokunmatik, 800×480
Servis arayüzüUSB-CDC konsol (debug derlemesi), SWD
Firmware güncellemeSWD ile; OTA yok
OTAPlatform bootloader'ı ile Wi-Fi/USB güncellemeHedef
Güç
Kart beslemesi5 V / 3,3 V
OEM besleme girişi24 VDCHedef
Garanti & servis
Garanti2 yılHedef
ServisAnkara

Uygulama alanları

  • Zirkonya sinter fırınları
  • Teknik seramik sinteri
  • Kurutma fırınları
  • Isıl işlem fırınları
  • Laboratuvar kül fırınları
  • Programlanabilir sıcaklık kontrolü

Uygulamalar: diş laboratuvarı zirkonya sinter fırınları (1530 °C), teknik seramik sinteri (≤ 1700 °C, MoSi₂), kurutma fırınları (boya, gıda, laboratuvar), ısıl işlem fırınları (tavlama, menevişleme), laboratuvar kül fırınları ve genel programlanabilir sıcaklık kontrolü.

Sektörler: fırın üreticileri, diş protez laboratuvarı ekipmancıları, seramik, metal ısıl işlem, laboratuvar cihazı üreticileri.

Uyarlama: PID ve koruma parametreleri konsoldan ayarlanır; HMI ve çıkış katı NRE ile fırına göre uyarlanır.

Uyumluluk & belgeler

Cihaz saha testindedir; CE ve dokümantasyon seti aşağıdaki plana göre hazırlanmaktadır.

  • CE — LVD / EMC
    Hedef
  • EN 60519 fırın güvenliği notu
    Hedef
  • Operatör kullanım kılavuzu
    Hedef
  • Parametre / servis kılavuzu (konsol komutları)
    Kısmen hazır
    Hedef
  • Bağlantı şeması
    Hedef

Sıkça sorulan sorular

Hangi termokupllar desteklenir?

Bugün tip S (MCP9600). Tip K, N, B ve PT100 desteği uyarlamayla hedefleniyor.

Maksimum sıcaklık nedir?

Uygulamaya göre değişir; sinter sürümünde 1530 °C profil, 1700 °C ısıtıcı, TMAX 1650 °C (ayarlanabilir).

Elektrik kesilirse program baştan mı başlar?

Hayır; START'ta fırın sıcaklığına göre profilde kaldığı kademe ve süreden devam eder.

Kaç program var?

4 program × 5 kademe; bir programda t3 kullanıcı ayarlıdır. Reçete kütüphanesi hedefleniyor.

Kapı ne zaman açılır?

Soğuma sonunda, ayarlanan güvenlik sıcaklığının (150–700 °C) altına inildiğinde.

Kendi fırınıma uyarlanır mı?

Evet; PID ve koruma parametreleri konsoldan, HMI ve çıkış katı NRE ile uyarlanır.

Uzaktan izleme var mı?

Bugün yok; OEM Cihaz Kontrol Platformu Wi-Fi modülüyle hedefleniyor.

Garanti ve servis nasıl?

2 yıl garanti hedefleniyor; servis Ankara'da.

Bu ürün hakkında bilgi alın

Mühendis ekibimiz en geç 24 saat içinde dönüş yapar.
