Elmes OEM Cihaz Kontrol Platformu
Cihazınızın elektroniği hazır — siz makineye odaklanın.
Genel bakış
Sorun. Sisleme cihazı, fırın, laboratuvar kabini veya chiller üreten bir makine firması mekanik ve proseste uzmandır; elektronik için ya hazır PLC/HMI (pahalı, cihaza sığmaz, seri maliyeti yüksek) ya da tek seferlik fason tasarım (her projede sıfırdan: bootloader, HMI, alarm, log, üretim testi, CE) kullanır. İkinci yolda bilgi dağılır, sürüm yönetimi yoktur, saha güncellemesi teknisyen gerektirir, sarf malzemesi geliri korunamaz.

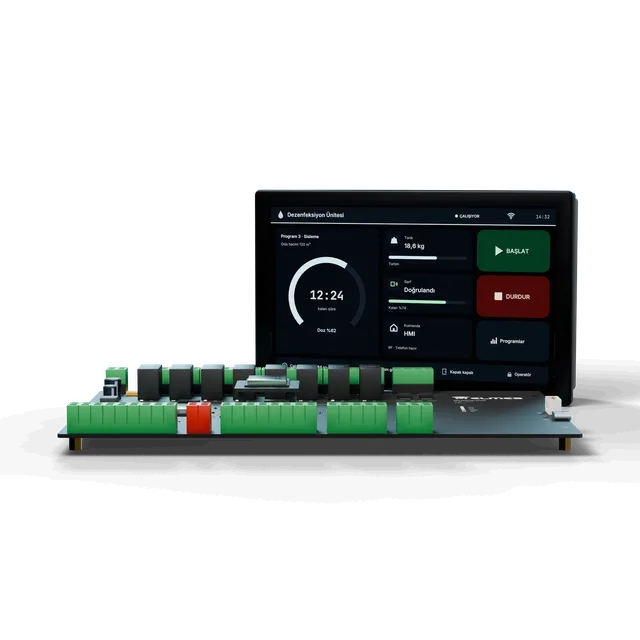

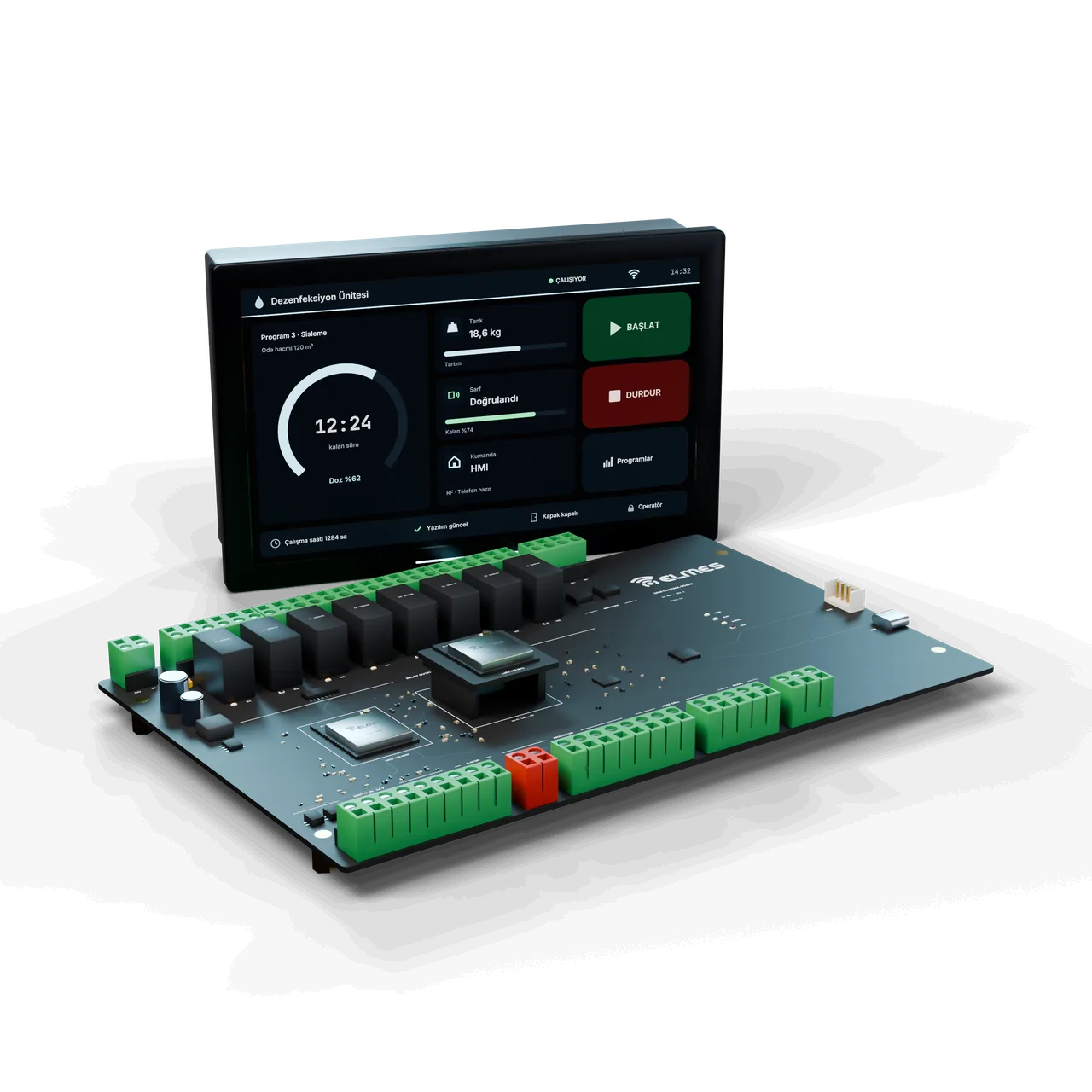

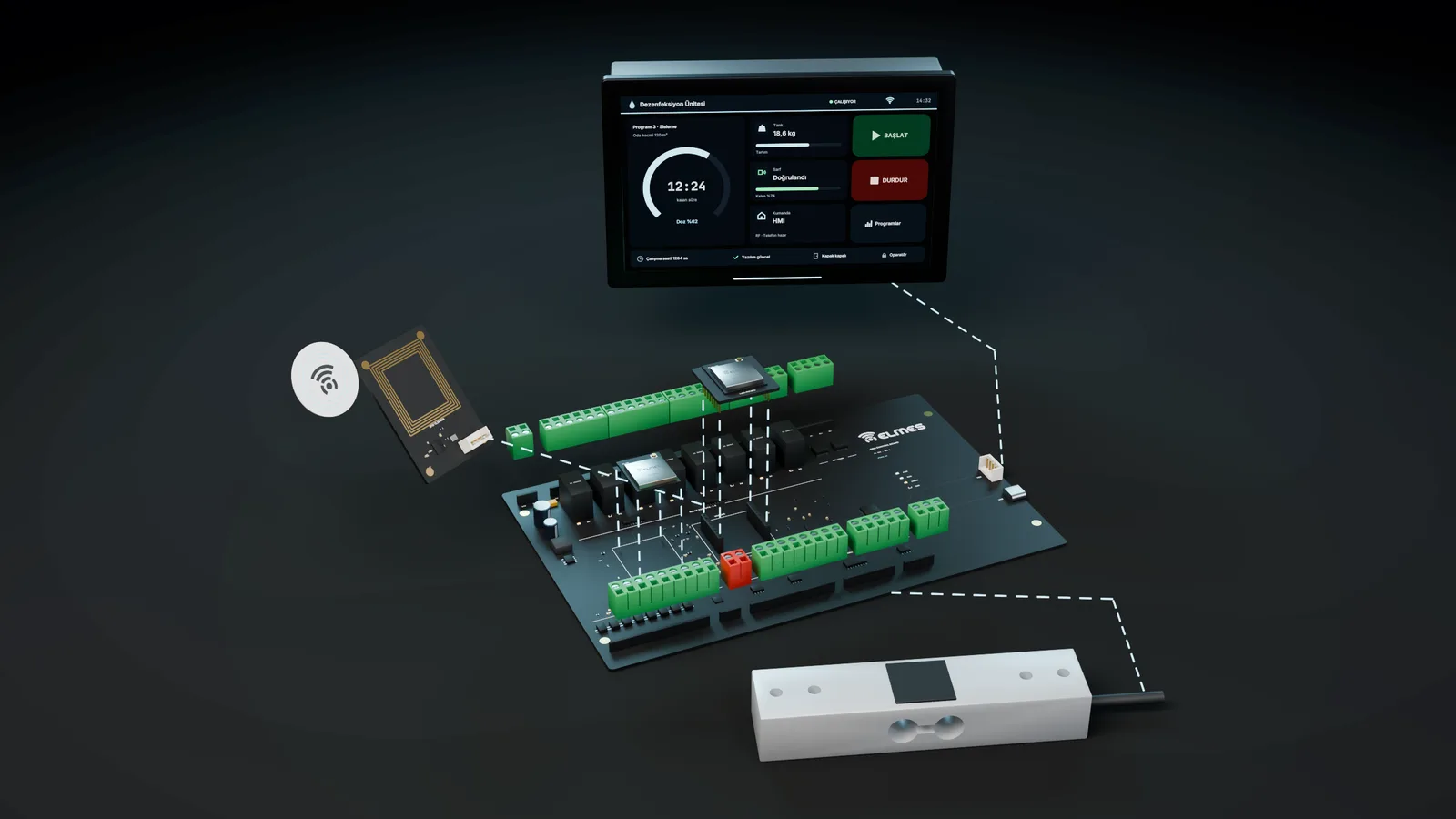

Çözüm. Platform, OEM cihazının tüm elektronik yığınını hazır bloklardan kurar: ana kart (G/Ç, güç katları, HMI portu, modül yuvası), firmware çatısı (reçete/program, kademeli proses, PID, alarm/log, kullanıcı seviyeleri, çalışma saati, bootloader + Wi-Fi/USB OTA), HMI (hızlı çözüm için DWIN/Nextion, ileri arayüz için DiscOS), modüller (RFID ile sarf doğrulama ve tüketim sayacı, loadcell ile tartım, RF/telefon kumanda), filo yazılımı (cihaz envanteri, sürüm dağıtımı, log) ve üretim/uyumluluk paketi (QC listesi, test fikstürü, CE teknik dosya şablonu). OEM için yalnız cihaza özgü katman uyarlanır.
| Hazır PLC + HMI | Tek seferlik fason tasarım | Elmes OEM Platformu | |
|---|---|---|---|
| Seri maliyet | Yüksek | Düşük | Düşük |
| Geliştirme süresi | Kısa (sınırlı) | Uzun | Orta (uyarlama) |
| OTA / filo yönetimi | Nadir | Yok | Var |
| Sarf doğrulama (RFID) | Yok | Yazılır | Modül |
| CE dosyası / üretim testi | PLC sertifikalı, cihaz ayrı | Her projede | Şablon + hizmet |
| Fikri mülkiyet | Üretici dışı | Değişken | Sözleşmeyle OEM/Elmes |
Özellikler
- RFID sarf malzemesi doğrulama: OEM'e sarf kilidi ve tekrar eden gelir; etikete kullanım sayacı yazımı; tip uyuşmazlığında çalışma reddi.
- Tartım / tüketim takibi: loadcell ile sarf tüketimi, boş uyarısı, dozaj doğrulama; Kablosuz Kuyu Depo Kontrol seviye telemetrisiyle ortak altyapı.
- Çoklu komut kaynağı: HMI, RF el kumandası ve telefon aynı güvenlik mantığıyla; öncelik ve kilitler ana kartta.
- Saha güncellemesi: Wi-Fi/USB bootloader, sürüm ve seri no takibi, filo yazılımından dağıtım.
- Uygulama paketleri: sisleme (zaman/doz programı, sarf), fırın (profil PID, kapı — Elmes Isıl Proses Kontrolörü), laboratuvar kabini (hava akışı/alarm, TSE şartname analizi), chiller (sıcaklık/kompresör koruma, Nextion).
- Üretim ve uyumluluk paketi: üretim QC listesi ve test fikstürü; Sertifikasyon & Uyumluluk Hazırlık Desteği ile başvuru desteği.
- HedefCE teknik dosya şablonu: sahadaki uygulama paketinden türetilen, platform geneli şablon.
- HedefYeni ana kart: STM32G0 tabanlı Elmes Modül Serisi modülüyle; 8 dijital giriş, 8 röle, 2 SSR/PWM, 4 analog giriş, 2 analog çıkış ve donanım acil stop yolu.
- HedefReçete kütüphanesi ve çok dilli HMI: cihaz programlarının kütüphaneden yönetimi, kullanıcı seviyeleri ve çok dilli arayüz.
- HedefBulut telemetrisi: OPC-UA/MQTT ile Telemetri & Süreç Zekâsı bağlantısı; hücresel modül (EM-G0C) ile ağdan bağımsız erişim.
- HedefDiscOS HMI ve ortak SDK: DiscOS tabanlı dokunmatik arayüz; Modül Programlama/Test Fikstürü + SDK Paketi ile ortak geliştirme altyapısı.
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| MCU (sahadaki projeler) | dsPIC33EP512MU810 (TFT ana kart), STM32F070 (fırın), PIC16F1789 (ilk sürüm) |
|---|---|
| MCU (yeni platform) | STM32G0 — EM-G0N / EM-G0W / EM-G0LW modülleri (Elmes Modül Serisi)Hedef |
| HMI seçenekleri | DWIN T5L 4,3" / 7" (Isıl Proses Kontrolörü), Nextion (chiller), özel TFT (dsPIC33) |
| HMI seçeneği (yeni) | DiscOS (STM32F7)Hedef |

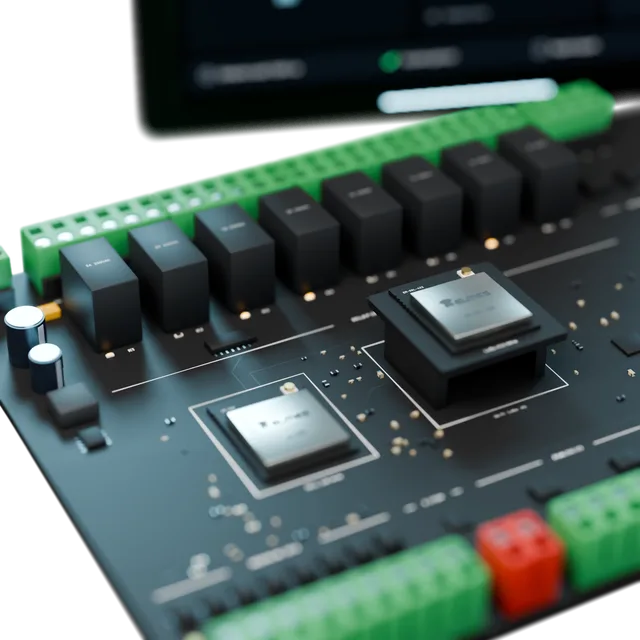

| Dijital G/Ç | 8× opto DI 24 V, 8× röle 5 A (NO/NC), 2× SSR/PWM sürücü, 1× acil stop girişi (donanım yolu)Hedef |
|---|---|
| Analog G/Ç | 4× AI (4–20 mA / 0–10 V; seçenek olarak termokupl MCP9600 veya PT100), 2× AO 0–10 V / 4–20 mAHedef |
| Loadcell girişi | HX711 alt kart |
|---|---|
| Loadcell girişi (yeni ana kart) | Ana kartta 1× 24 bit köprü girişiHedef |
| Tartım | HX711, kalibrasyon, tüketim takibi |
| Haberleşme | HMI UART, USB servis portu, modül yuvası (Wi-Fi / LoRa / hücresel) |
|---|---|
| RS485 | Modbus RTUHedef |
| Wi-Fi | ESP-WROOM-02 (sahadaki uygulama) |
| Wi-Fi (yeni platform) | EM-G0W modülü / ESP32Hedef |
| RFID okuyucu | RC522 / SL031 (MIFARE) / NTAG alt kart |
| RFID (yeni ana kart) | Modül yuvasına takılan RFID modülüHedef |
| RFID sarf doğrulama | Etiket tipi ve kalan miktar, sayaç yazma, sahte sarf reddi |
| RF kumanda | 433 MHz RF el kumandası (sahadaki uygulama) |
| RF kumanda (yeni) | Kablosuz Vinç Kontrol ailesi verici ve alıcılarıHedef |
| Telefon kumanda | Telefonla Makine Uzaktan Kumandası (ESP32 captive portal + güvenlik rölesi kartı) |
| Program / reçete | Kademeli program (Isıl Proses Kontrolöründe 4×5) |
|---|---|
| Reçete yönetimi (yeni) | Reçete kütüphanesi, kullanıcı seviyeleriHedef |
| PID / doz kontrol | PID + ölü zaman telafisi + güç tavanı (Isıl Proses Kontrolöründe saha testinde); doz/zaman kontrolü (sisleme uygulaması) |
| Alarm / log | Hata kodları + HMI alarm sayfası |
| Olay logu | Kalıcı olay logu, CSV/JSON dışa aktarmaHedef |
| Çalışma saati / sayaçlar | Flash/NVS'de kalıcı; Isıl Proses Kontrolörü ve Telefon Kumandasında kullanımda |
| Bootloader / OTA | dsPIC bootloader + ESP Wi-Fi ile uzaktan yükleme (sahada yaklaşık 90 cihaz) |
| Bootloader / OTA (yeni) | CRC doğrulama + rollback (DiscOS yaklaşımı), Wi-Fi/USBHedef |
| Güvenlik işlevleri | Watchdog, acil kapatma, sensör arızasında kilitleme (Isıl Proses Kontrolörü); kumanda kilitleri (Telefon Kumandası) |
|---|
| Besleme | 24 VDC (9–36 V), röle/SSR için ayrı besleme, ters polarite ve TVS korumasıHedef |
|---|
| Ticari model | Platform kartları, modülleri ve firmware çatısı hazır; cihaza özgü kısım NRE ile uyarlanır, seri üretimde adet başı kart/lisans |
|---|---|
| Fikri mülkiyet | Sözleşmeyle belirlenir; platform çekirdeği Elmes'te, cihaza özgü uygulama katmanı OEM'e devredilebilir |
| Uyarlama süresi | Kapsama göre yaklaşık 8–16 hafta |
Uygulama alanları
- Dezenfeksiyon / sisleme cihazları
- İlaçlama cihazları
- Dozajlama ve sıvı uygulama üniteleri
- Fırın, kurutma, ısıl işlem
- Laboratuvar ve biyogüvenlik kabinleri
- Proses soğutma / chiller
- Temizlik makineleri
- Medikal / dental yardımcı cihazlar
- Test cihazları

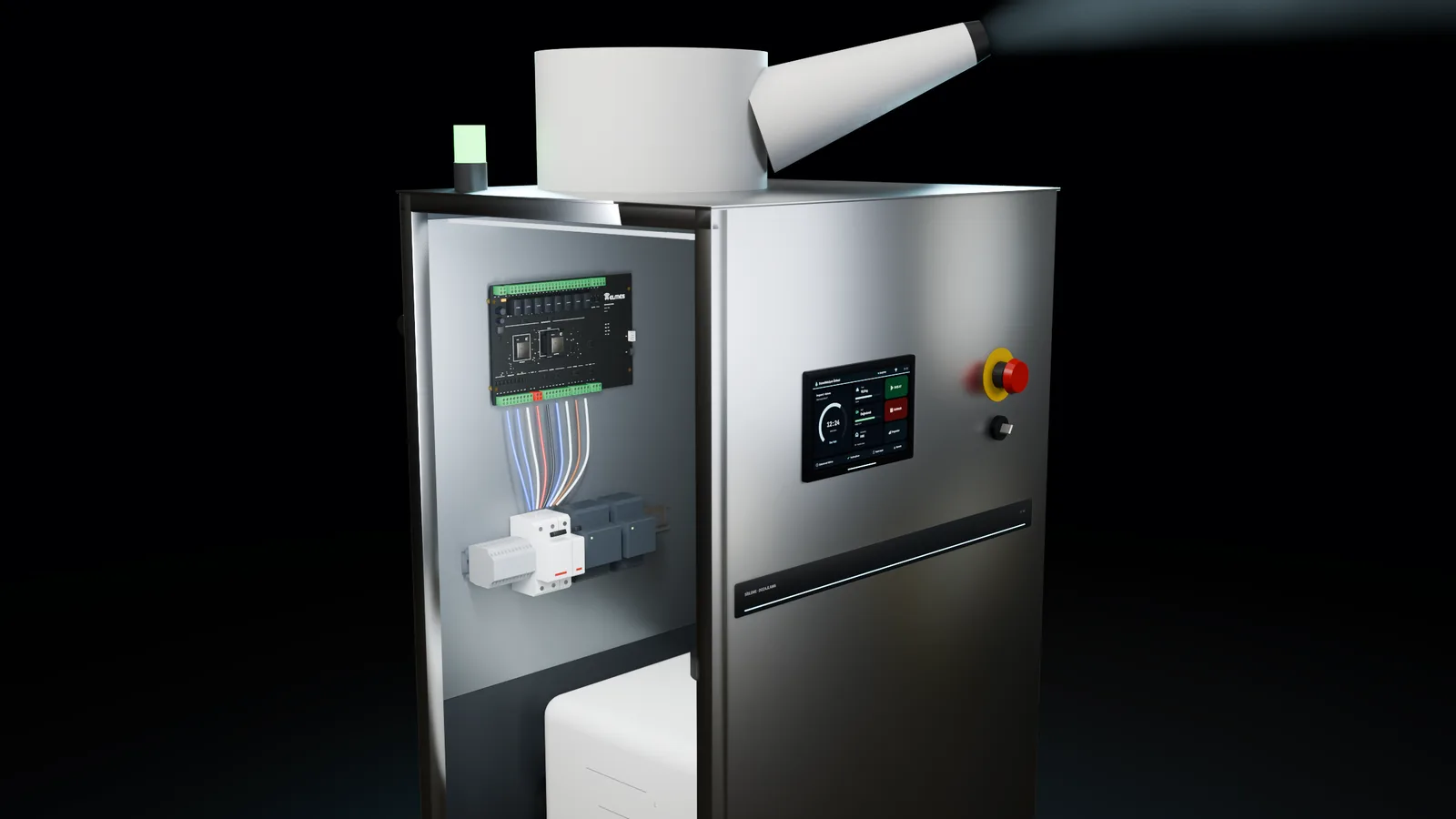

Uygulama örneği — sisleme/dezenfeksiyon cihazı. Bir dezenfeksiyon cihazı üreticisi için geliştirilen sisleme cihazı elektroniği 2019–2025 döneminde sahadaki yaklaşık 90 cihazda kullanıldı: dsPIC33 tabanlı TFT ana kart ve bootloader (firmware 4.3 → 4.5.12), RF el kumandası, loadcell + RFID alt kartı (HX711, RC522/SL031/NTAG), ESP-WROOM-02 Wi-Fi ile uzaktan firmware yükleme, PC servis yazılımları, üretim QC listesi ve CE uyumluluk paketi. Aynı üreticinin ULV sisleyici hattı için OLED rotary zamanlayıcı, I/O kartı, 11 kanal membran kumanda ve Telefonla Makine Uzaktan Kumandası geliştirildi.
Diğer uygulama paketleri. Fırın (profil PID, kapı kontrolü — Elmes Isıl Proses Kontrolörü), laboratuvar kabini (hava akışı ve alarm, TSE şartname analizi), chiller (sıcaklık ve kompresör koruma, Nextion HMI). Ekran tasarımı için Elmes HMI Editor kullanılabilir.
Uyumluluk & belgeler
CE işaretini cihaz üreticisi (OEM) alır; Elmes teknik dosya şablonu, ölçüm ve başvuru desteği sağlar (Sertifikasyon & Uyumluluk Hazırlık Desteği).
- MevcutCE uyumluluk paketi — sisleme uygulamasıCihaz üreticisine özel hazırlandı
- MevcutÜretim QC listesi — sisleme uygulaması
- HedefCE teknik dosya şablonu (platform geneli)Sahadaki uygulama paketinden türetilecek
- HedefPlatform mimari dokümanı (ana kart, firmware çatısı API)
- HedefPlatform datasheet ve NRE süreç dokümanı
- HedefFikri mülkiyet / lisans sözleşme şablonu
Sıkça sorulan sorular
Hazır bir kart mı, hizmet mi alıyorum?
İkisini birden: platform kartları, modülleri ve firmware çatısı hazırdır; cihazınıza özgü kısım NRE ile uyarlanır, seri üretimde adet başı kart/lisans ödenir.
Fikri mülkiyet kimde kalır?
Sözleşmeyle belirlenir; platform çekirdeği Elmes'te kalır, cihaza özgü uygulama katmanı OEM'e devredilebilir.
Mevcut mekaniğime ve HMI'ma uyar mı?
Evet; HMI için DWIN, Nextion ve özel TFT seçenekleri var, DiscOS seçeneği planlanıyor. Kart boyu cihazın mekaniğine göre uyarlanır.
Sahadaki cihazları nasıl güncellerim?
Wi-Fi/USB bootloader ve filo yazılımıyla. Sisleme uygulamasında sahadaki yaklaşık 90 cihaz bu yolla güncellendi.
Sarf malzemesi kilidi yapılabilir mi?
Evet; RFID/NTAG modülüyle sarf doğrulama ve tüketim sayacı. Tip uyuşmazlığında veya sahte sarfta cihaz çalışmayı reddeder.
CE işaretini kim alır?
Üretici (OEM) alır; Elmes teknik dosya şablonu ile ölçüm ve başvuru desteği sağlar.
Hangi MCU kullanılıyor?
Mevcut projelerde dsPIC33 ve STM32F0; yeni platform STM32G0 tabanlı Elmes Modül Serisi üzerine kuruluyor; DiscOS HMI için STM32F7.
Uyarlama ne kadar sürer?
Kapsama göre yaklaşık 8–16 hafta.
