Elmes EM Modül Serisi

Name: Elmes EM Modül Serisi
Brand: Elmes

Yakında

Bir pinout, bir SDK — LoRa, Wi-Fi ve hücresel aynı modül ailesinde.

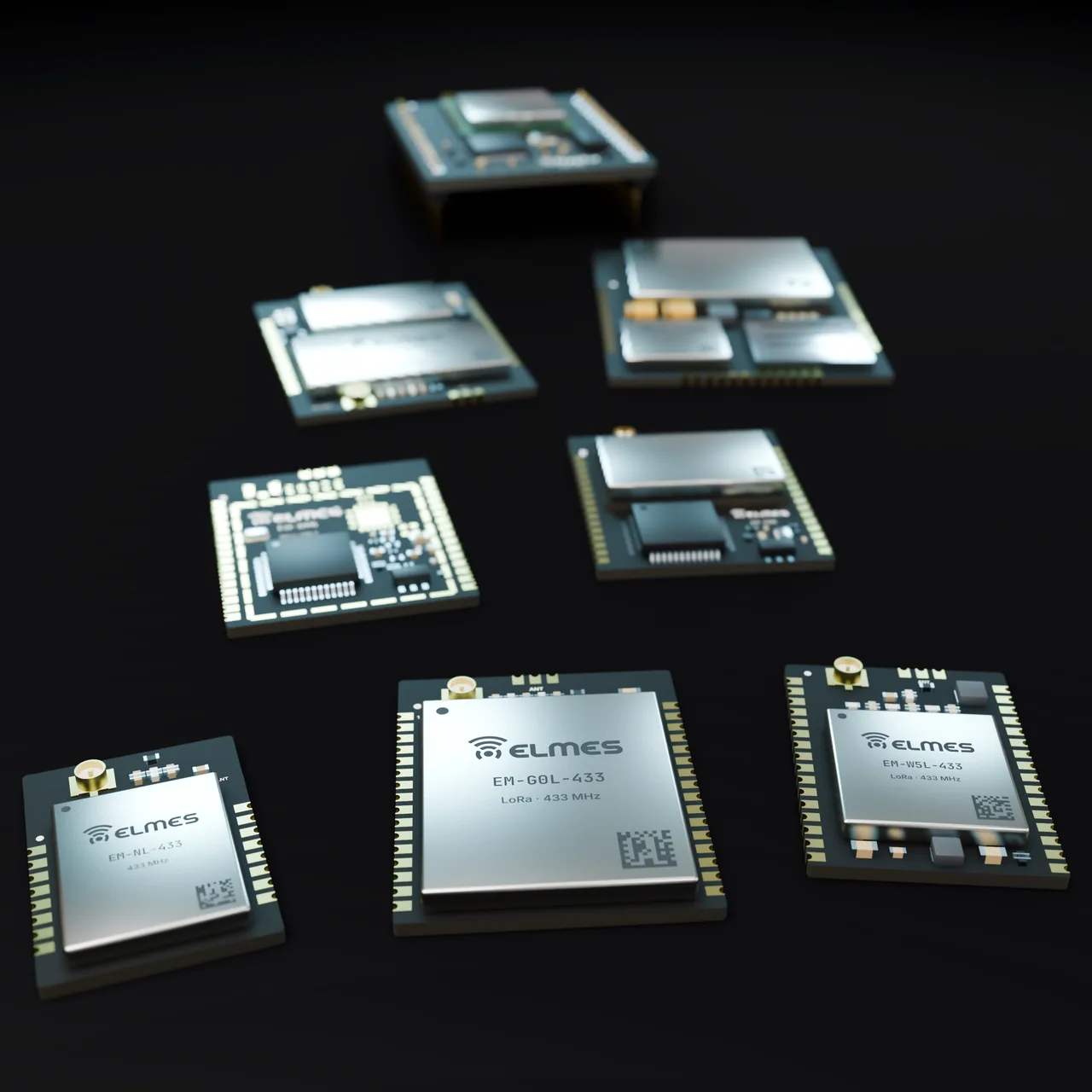

EM modül serisinin tüm üyeleri koyu yüzeyde: nikel RF kalkanlı castellated LoRa, Wi-Fi ve hücresel modüller

Genel bakış

Sorun. Bir makine veya cihaz üreticisi kablosuz özellik eklemek istediğinde üç engelle karşılaşır: (1) RF tasarımı ve eşleme devresi uzmanlık ister, ilk prototipte menzil ve parazit sorunları çıkar; (2) her yeni ürün için RED/EMC ölçümü ve belge yükü tekrar eder; (3) hazır Uzak Doğu modülleri ucuzdur ama firmware'i kapalıdır, pinout'u ve tedariki bir sonraki sürümde değişir, Türkçe destek yoktur.

Çözüm. EM serisi, Elmes'in kendi ürünlerinde kullandığı MCU + radyo modülünü dışarıya açar: ölçülmüş radyo yolu, açık SDK ve bootloader, sabit pinout ve belgelenmiş üretim testi. Entegratör yalnızca taşıyıcı kartını ve uygulama kodunu yazar; radyo, güç yönetimi ve güncelleme altyapısı hazırdır. Aynı pinout LoRa (L), Wi-Fi/BLE (W), hücresel (C) ve tümleşik LoRa + Wi-Fi (LW) üyelerde ortak olduğu için ürün ailesi tek PCB tasarımıyla farklı bağlantı seçeneklerine dönüşür.

Aile. Ortak MCU STM32G0'dır (Cortex-M0+). EM-G0L-433 MCU + LoRa ana üyedir; EM-G0LW-433 LoRa ile Wi-Fi/BLE'yi bir gateway çekirdeğinde birleştirir; EM-NL-433 kendi MCU'su olan tasarımlar için yalnız radyodur. EM-G0W Wi-Fi/BLE, EM-G0C hücresel, EM-G0N radyosuz çekirdek, EM-W5L-433 STM32WLE5 tümleşik LoRa üyesidir. Sahadaki MOD-M0, aynı yazılımla yeni seriye geçiş yolunu açar.

Ekosistem. Modüller I/O taşıyıcı kartlar üzerinde röle, analog, RS485 ve sayaç girişleriyle kullanılır; programlama, üretim testi ve SDK için fikstür ve SDK paketi sunulur.

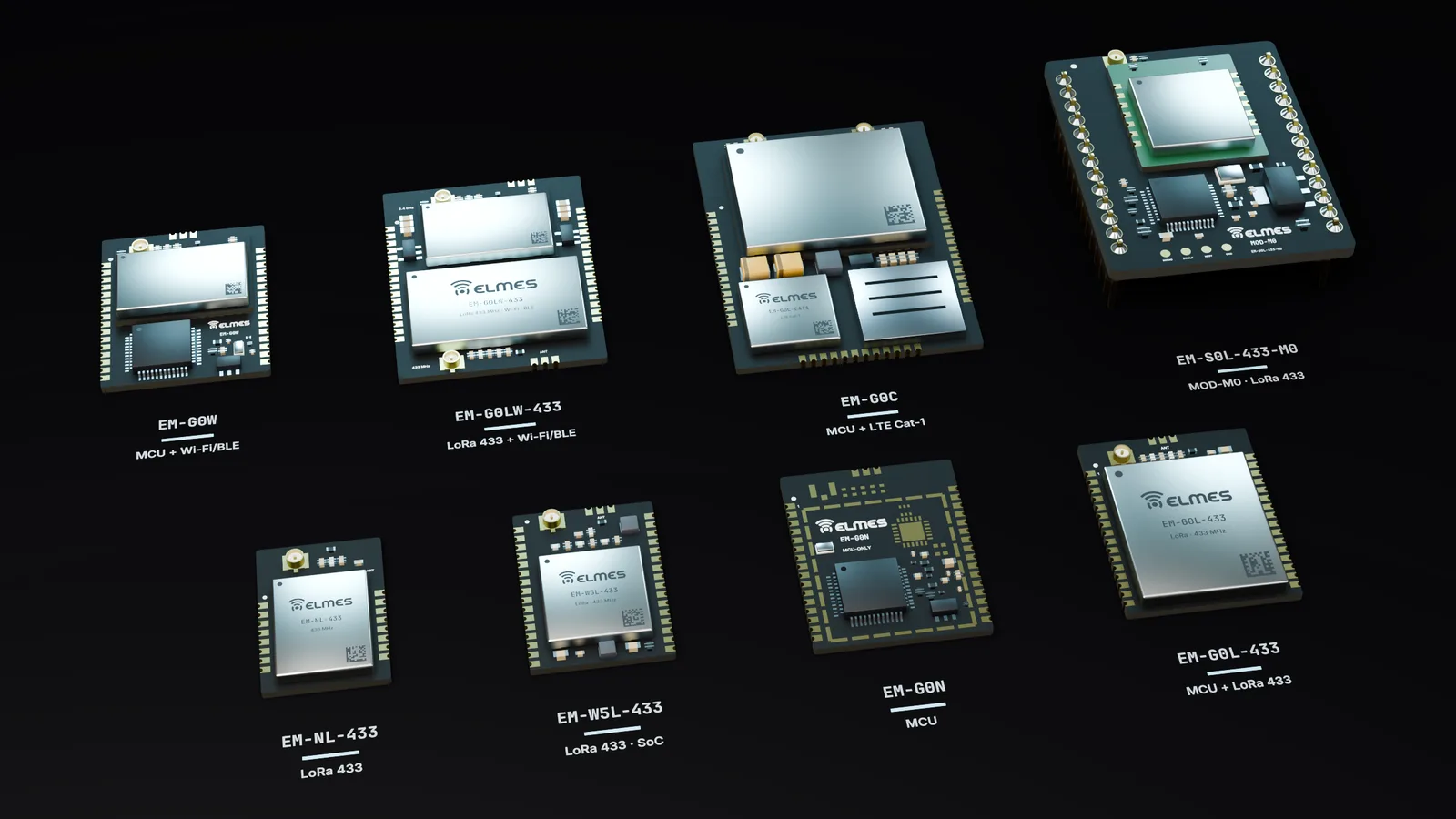

EM serisi yan yana: EM-NL-433, EM-W5L-433, EM-G0N, EM-G0L-433, EM-G0W, EM-G0LW-433, EM-G0C ve MOD-M0 — Ürün ailesi

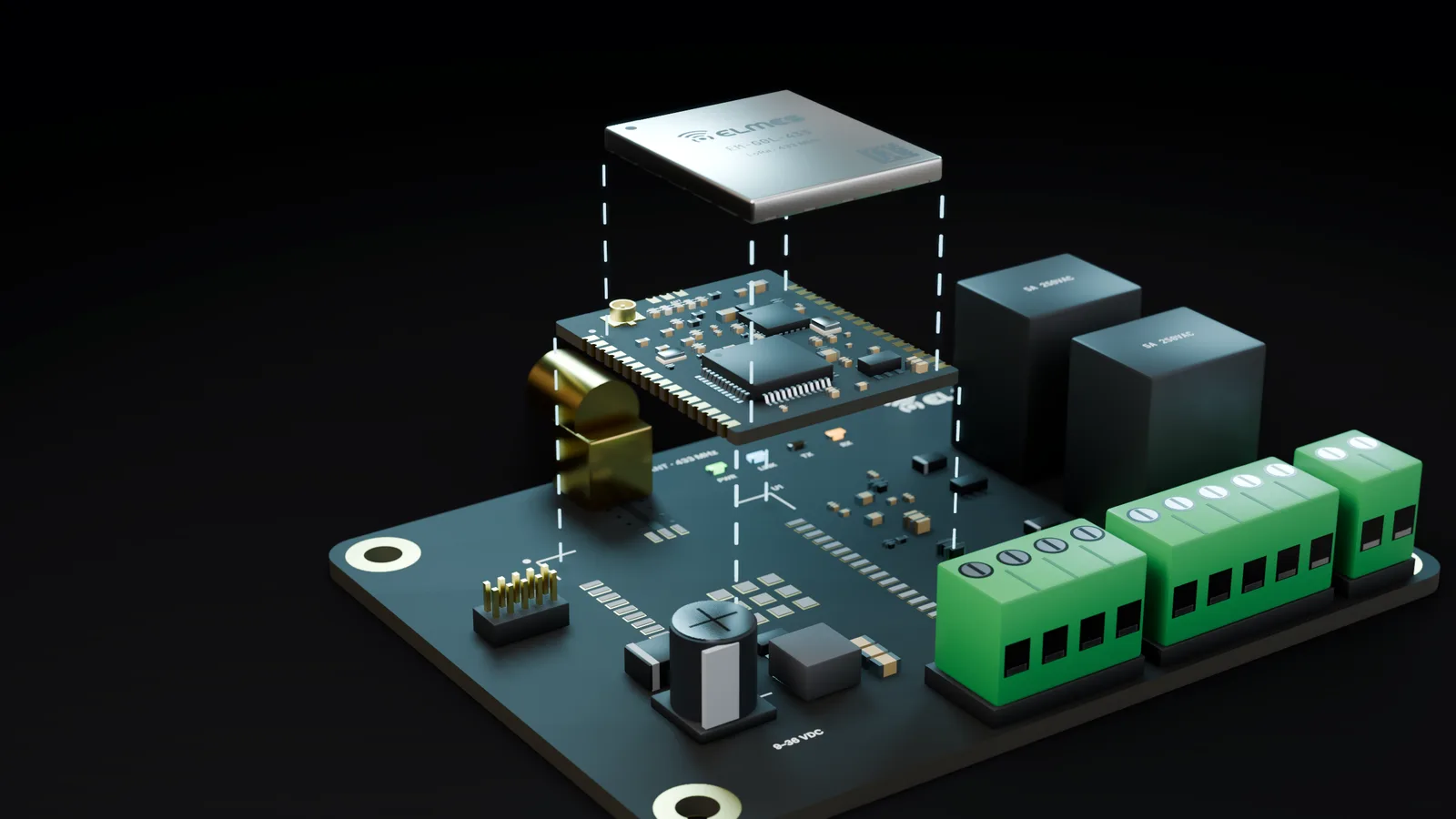

Patlatılmış görünüm: RF kalkanı, EM-G0L-433 modül kartı ve taşıyıcı karttaki lehim pastalı ayak izi — Patlatılmış görünüş

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

Bootloader + OTA: UART/USB ve LoRa/Wi-Fi üzerinden güncelleme; altyapı DiscOS ve Elmes kuyu-depo ürünlerinden gelir.
Kimlik ve kanal programlama: üretimde ID, kanal ve kalibrasyon yazımı; sahada değiştirilebilir.
Düşük güç profilleri: STOP modu, uyandırma kaynakları, pil ölçümü (EM-G0L-433-LP sürümünde).
Telemetri raporu: RSSI/SNR, pil, sıcaklık; Firesens yangın alarm kartlarında kullanılıyor.
ESP köprüsü (W): STM32 gerçek zamanlı kontrol, ESP32 yalnız haberleşme; standart UART protokolü.
Çift radyo (LW): LoRa saha tarafı + Wi-Fi/BLE yerel erişim ve yapılandırma.
HedefOrtak pinout standardı: tüm üyelerde aynı pad dizilimi; taşıyıcı kart değişmeden bağlantı seçeneği değişir.
HedefAçık SDK (Apache-2.0): HAL, radyo sürücüsü, bootloader, protokol çekirdeği ve örnekler kaynak koduyla.

Aile üyeleri

Aile üyeleri
Model kodu	İçerik	Durum	Bilgi al
EM-S0L-433-M0	MOD-M0: STM32F070 + SX1268, pin header'lı eski ayak izi	Sahada	Bilgi al: EM-S0L-433-M0

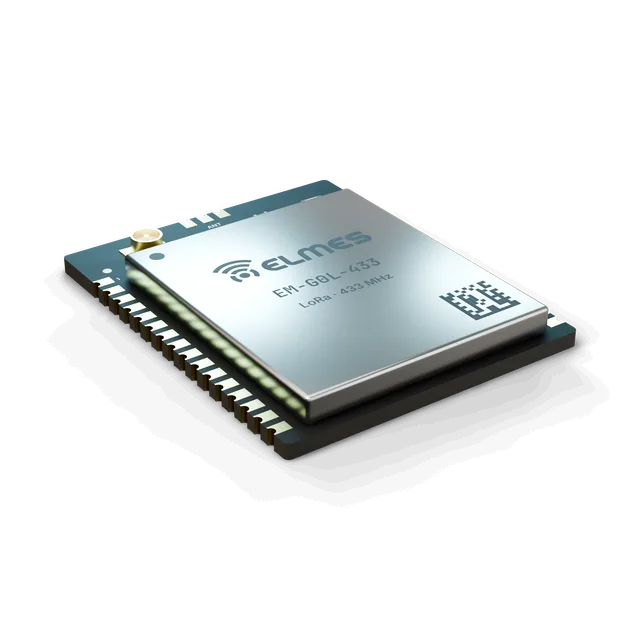

EM-G0L-433	STM32G0 + SX1268 LoRa, castellated	Yeni	Bilgi al: EM-G0L-433
EM-G0W	STM32G0 + ESP32 (Wi-Fi/BLE)	Yeni	Bilgi al: EM-G0W

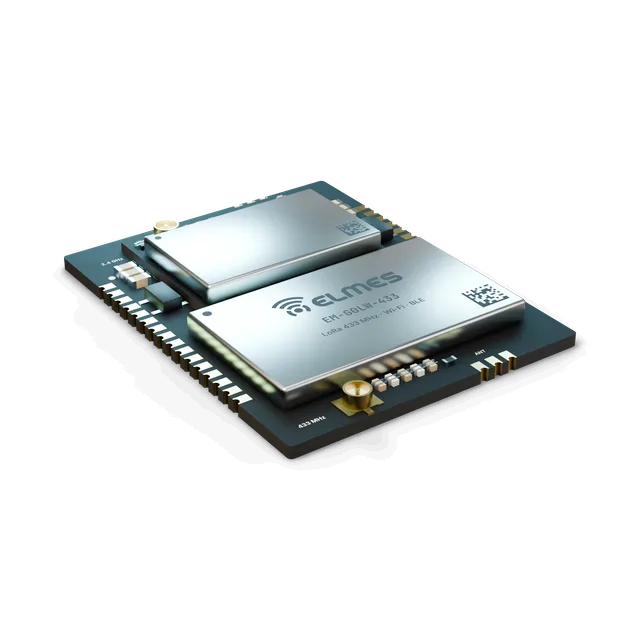

EM-G0LW-433	STM32G0 + SX1268 + ESP32 (LoRa + Wi-Fi/BLE gateway çekirdeği)	Yeni	Bilgi al: EM-G0LW-433

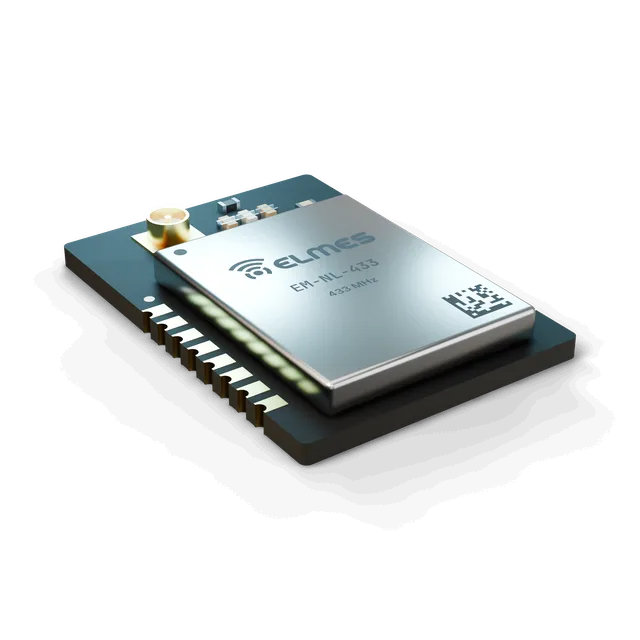

EM-NL-433	Radyo-only SX1268, SPI arayüzü	Yeni	Bilgi al: EM-NL-433
EM-G0K-433 / EM-NK-433	Düşük maliyet LLCC68 LoRa (MCU'lu / radyo-only)	Yeni	Bilgi al: EM-G0K-433 / EM-NK-433
EM-G0L-868 / -915, EM-NL-868	SX1262 bant varyantları (868 / 915 MHz)	Yeni	Bilgi al: EM-G0L-868 / -915, EM-NL-868

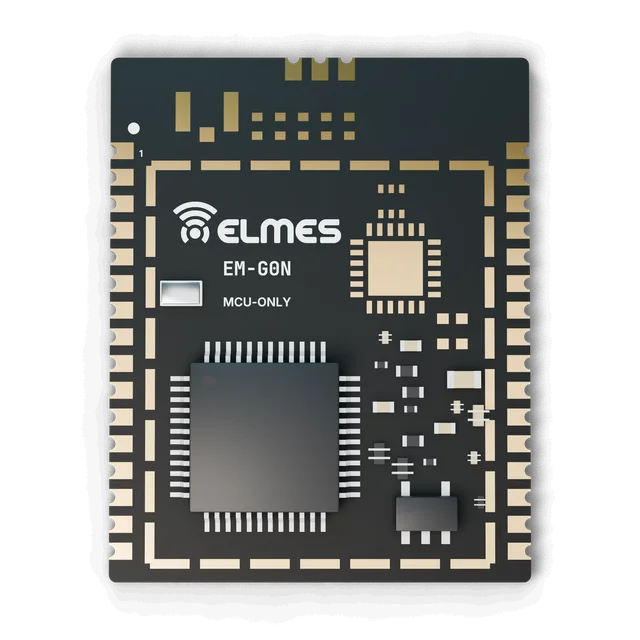

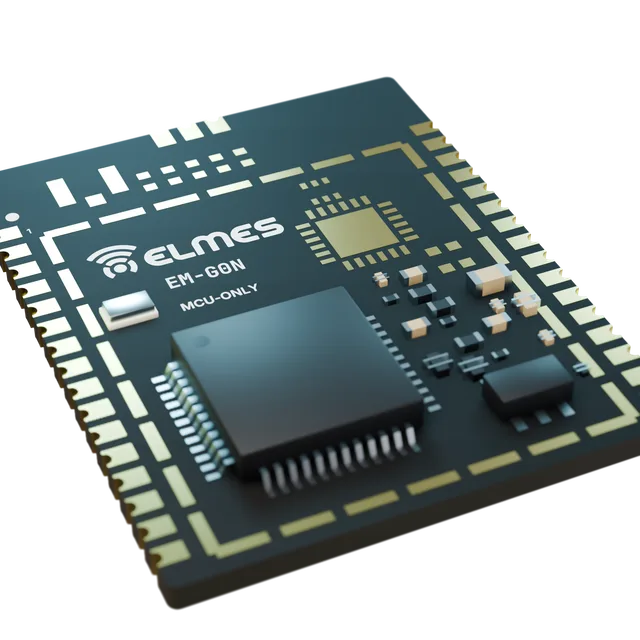

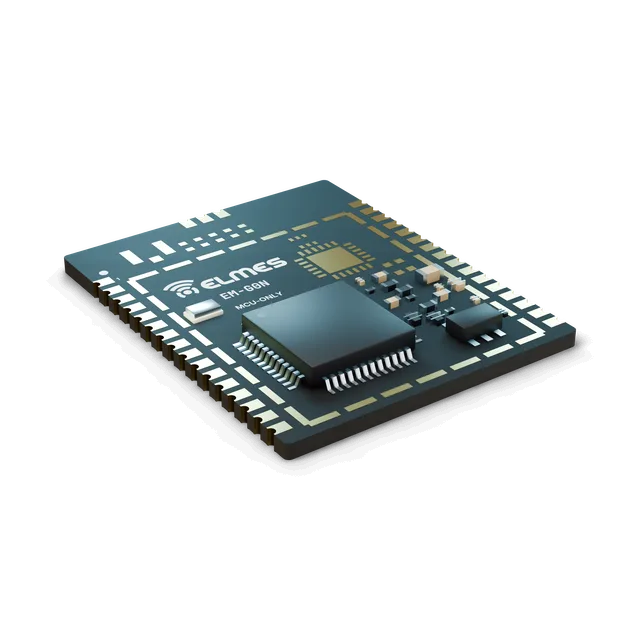

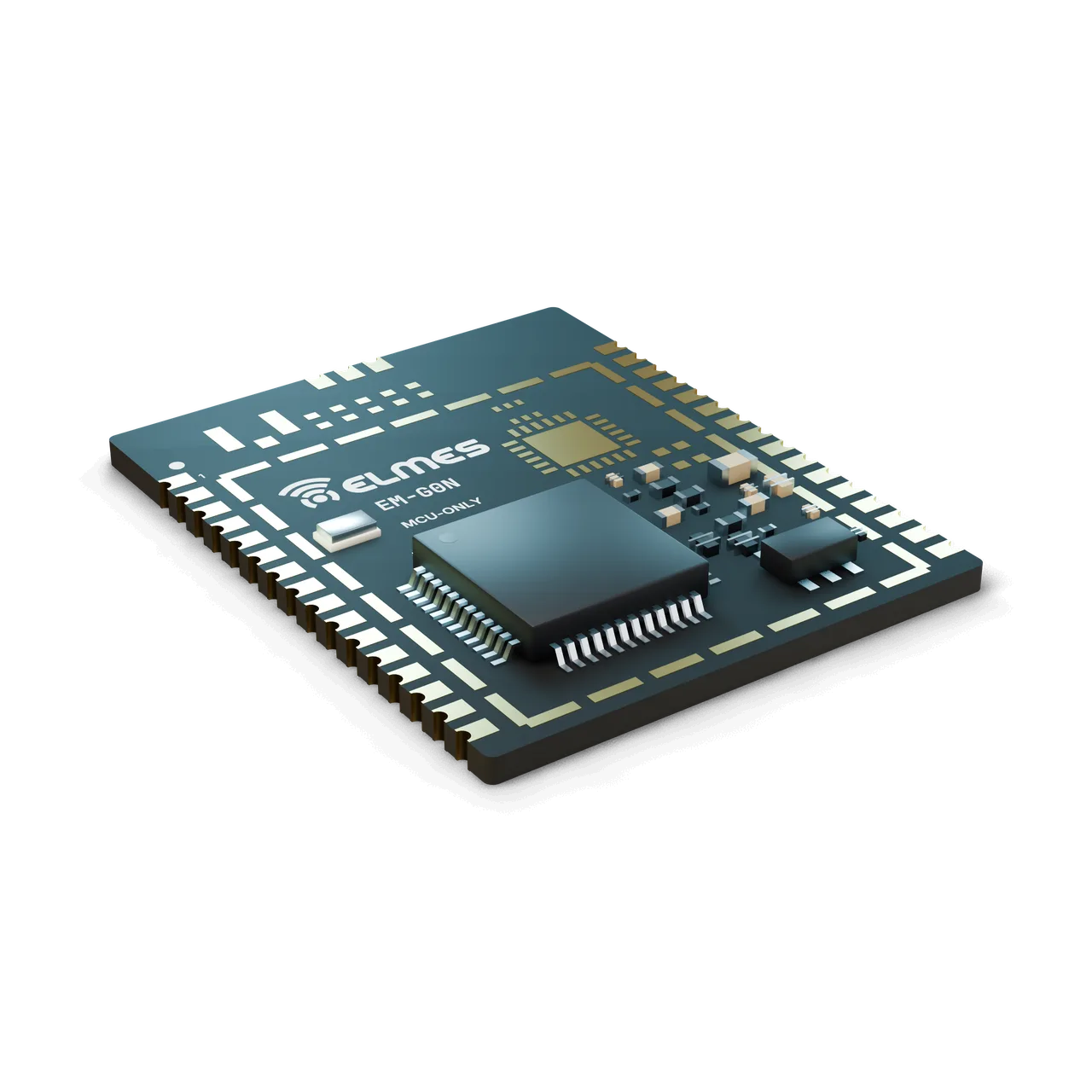

EM-G0N	MCU-only çekirdek (radyosuz)	Yeni	Bilgi al: EM-G0N
EC-DIO8 / EC-AIO / EC-485 / EC-PLS	I/O taşıyıcı kartlar (dijital, analog, RS485, sayaç)	Yeni	Bilgi al: EC-DIO8 / EC-AIO / EC-485 / EC-PLS

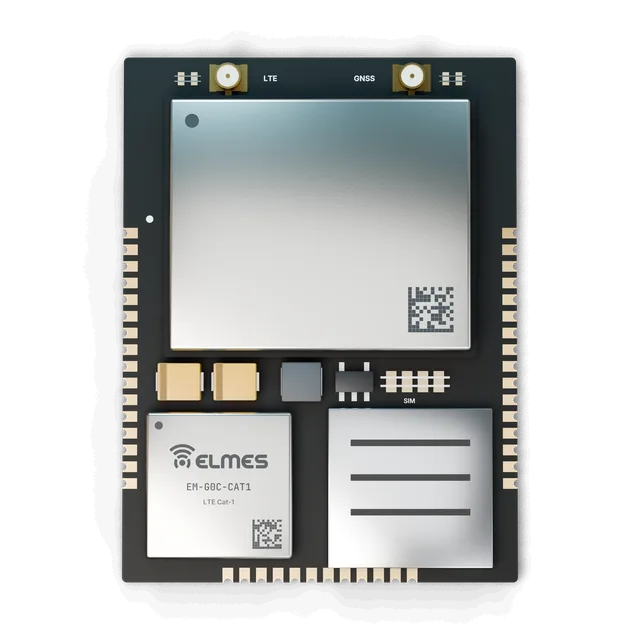

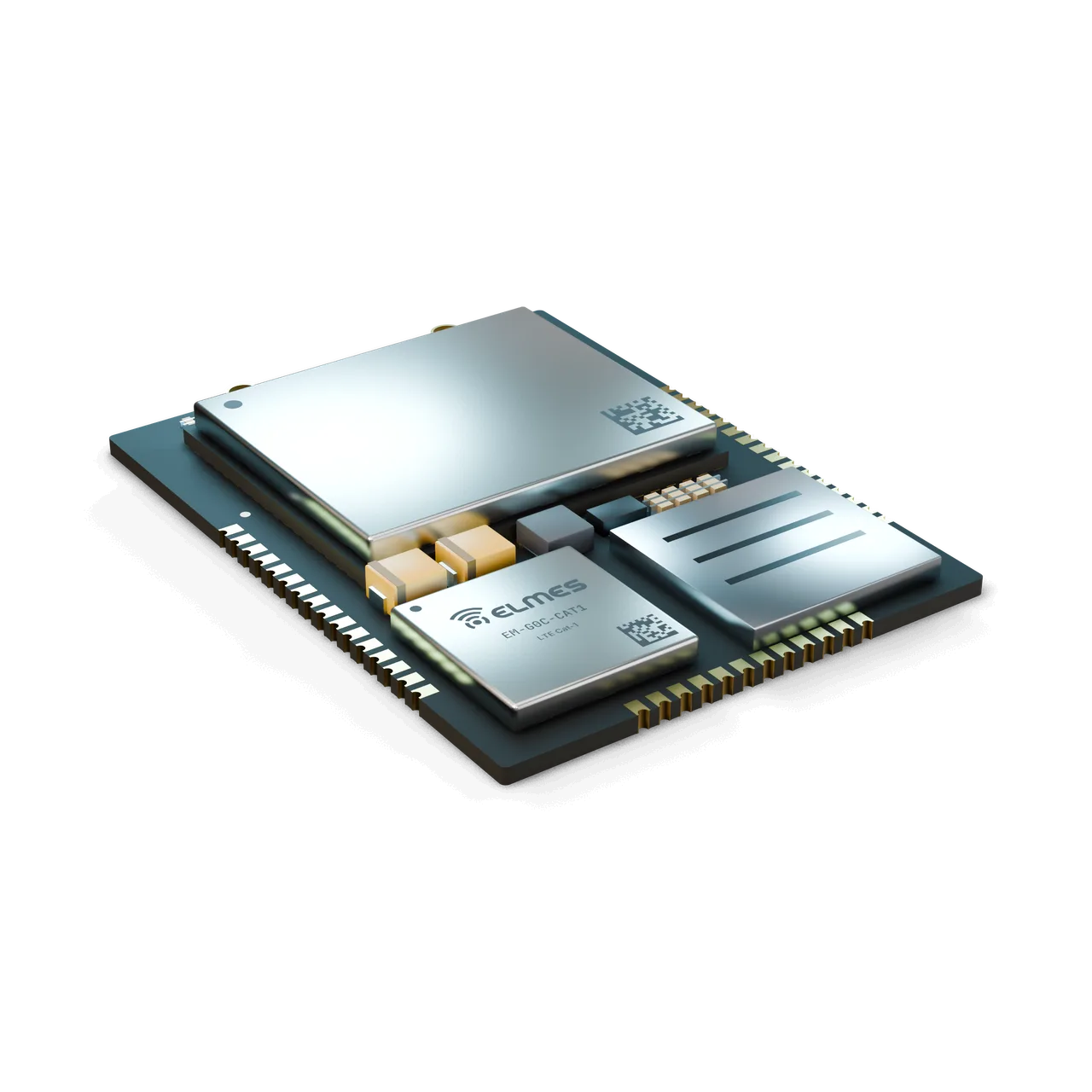

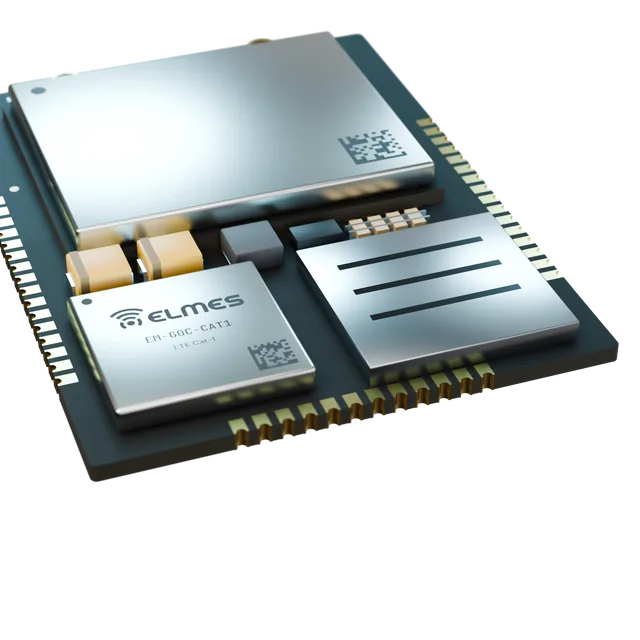

EM-G0C	Hücresel 4G / NB-IoT	Yeni	Bilgi al: EM-G0C
EM-G0L-433-LP	Pilli LoRa düğüm sürümü	Yeni	Bilgi al: EM-G0L-433-LP
EM-S7L-433Hedef	STM32H7 + LoRa	Planlanan	Bilgi al: EM-S7L-433
ET-FIX-EM / ET-SDK-EM	Programlama/test fikstürü + SDK paketi	Yeni	Bilgi al: ET-FIX-EM / ET-SDK-EM

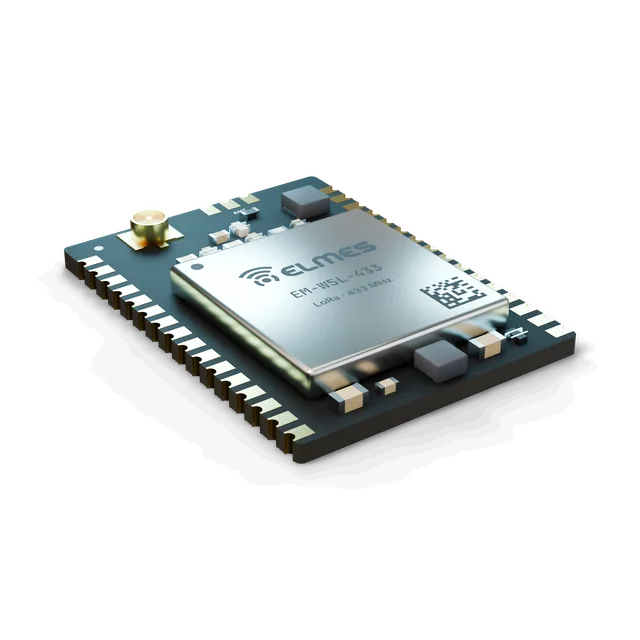

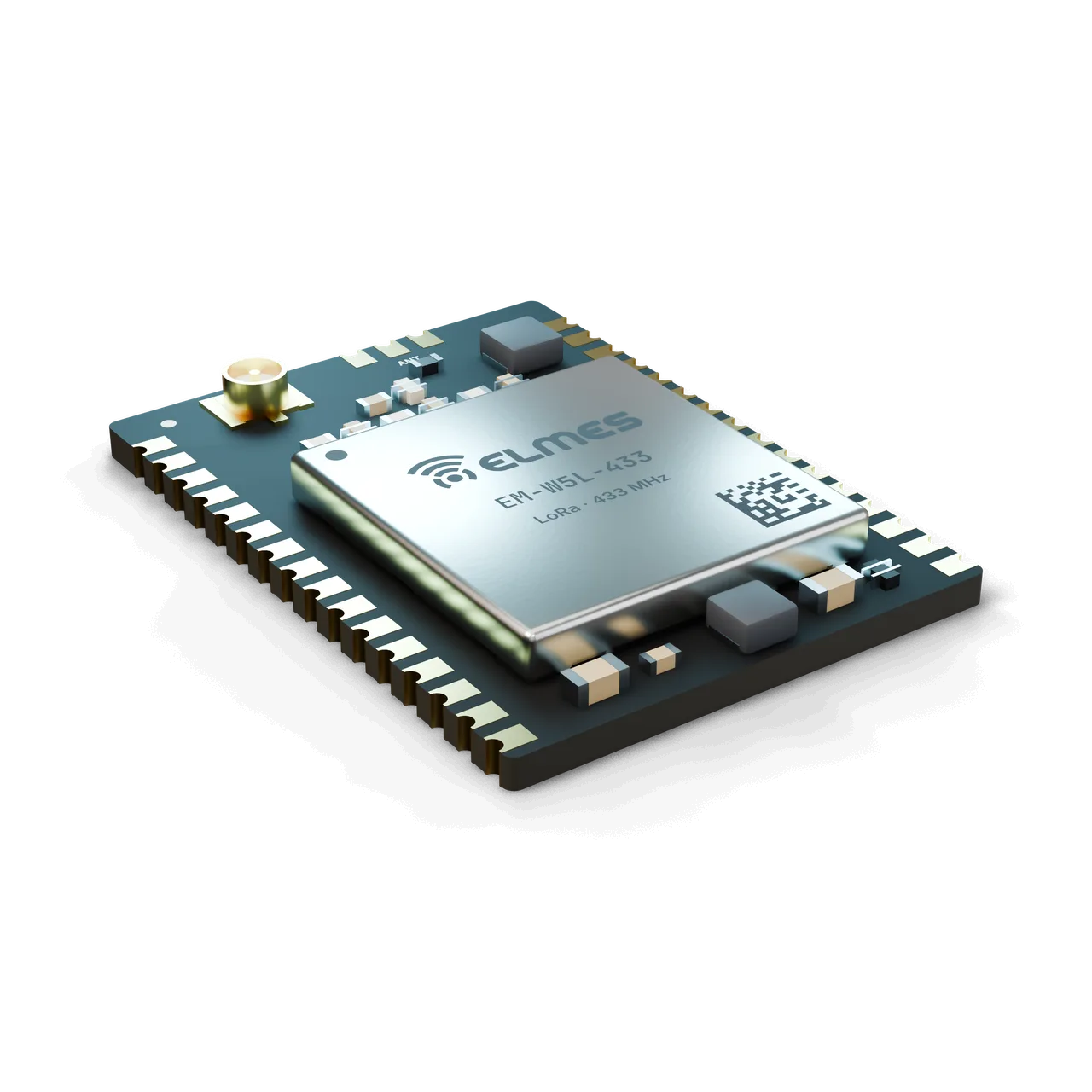

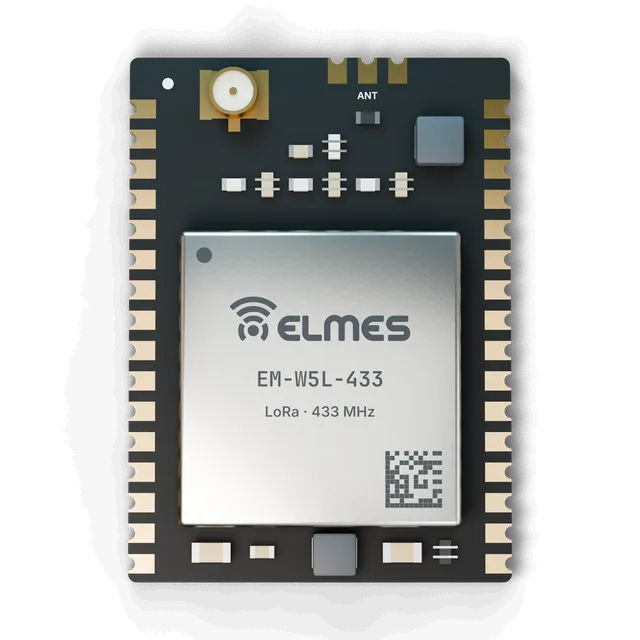

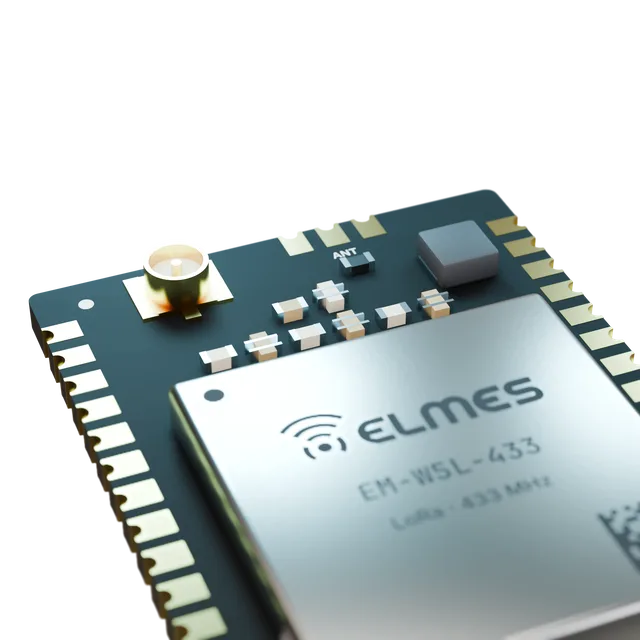

EM-W5L-433	STM32WLE5 tümleşik MCU + LoRa	Yeni	Bilgi al: EM-W5L-433

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mimari
Ortak MCU	STM32G0 (Cortex-M0+); tek ayak izinde G0B1 (USB-FS, CAN-FD; CBT6 128 KB, CET6 512 KB flash); fiyat kritik sürümlerde G071 (USB yok)
Bağlantı seçenekleri	LoRa 433 MHz (SX1268), LoRa 868/915 MHz (SX1262), düşük maliyet LoRa (LLCC68), Wi-Fi/BLE (ESP32), LoRa + Wi-Fi/BLE, hücresel 4G/NB-IoT, STM32WLE5 tümleşik LoRa, radyosuz çekirdek

Arayüzler
Pinout	Tüm üyelerde ortak pinout standardı; yeni seride castellated padHedef
Dışa verilen arayüzler	SWD, UART, SPI, I2C
İç yerleşim	Radyo SPI1, USB, SWD ve ESP köprüsü USART yerleşimi MOD-M0 ile aynı; yeni seride korunur
Anten bağlantısı	u.FL / SMA

Radyo
RF değerlerinin verilişi	Her RF değeri iki sütunla: çip verisi ve Elmes ölçümü (tarih, ekipman, anten, mesafe); menzil yalnız ölçülmüş olarak yazılır
Ölçüm ekipmanı	Spektrum analizör, RF wattmetre, anten analizörü, SWR metre (Elmes bünyesinde)

Menzil
Önceki nesil saha testi	35 km — görüş hattı, J-pole anten, +20 dBm (100 mW), 2,4 kbaud (CC1101 tabanlı nesil)
Önceki nesil güvenli menzil	10 km mesafede çalışan kurulu cihazlar
Yeni seri	En az önceki nesil kadar (SX1268, +22 dBm, LoRa SF9–SF12)Hedef

Güç
Besleme	3,3 V

Yazılım
Güncelleme	Bootloader; UART/USB ve LoRa/Wi-Fi üzerinden OTA
Kimlik programlama	Üretimde ID, kanal ve kalibrasyon yazımı; sahada değiştirilebilir

Lisans & destek
Açık SDK	Apache-2.0: HAL, radyo sürücüsü, bootloader, protokol çekirdeği, örneklerHedef
Pro katmanı	Elmes ürün uygulama katmanı, ağ profilleri (repeater/mesh), filo/OTA sunucu araçları ve üretim scriptleri ayrı lisanslanır
Destek	Türkçe teknik destek; tasarım ve üretim Ankara'da

Mekanik & çevre
Montaj	Yeni seride castellated SMD; MOD-M0'da pin header
Çalışma sıcaklığı	−40…+85 °CHedef

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yıl

Üye modül ayrıntıları

Kendi sayfası olmayan seri üyeleri; hepsi aynı pinout ve SDK'yı paylaşır. Tam teknik özellikler her üyenin altında açılır.

EM-S0L-433-M0Mevcut

MOD-M0 — STM32 + SX1268 Modülü (EM-S0L-433-M0)

Sahada çalışan LoRa çekirdeği — bugün alın, yarın yeni seriye aynı yazılımla geçin.

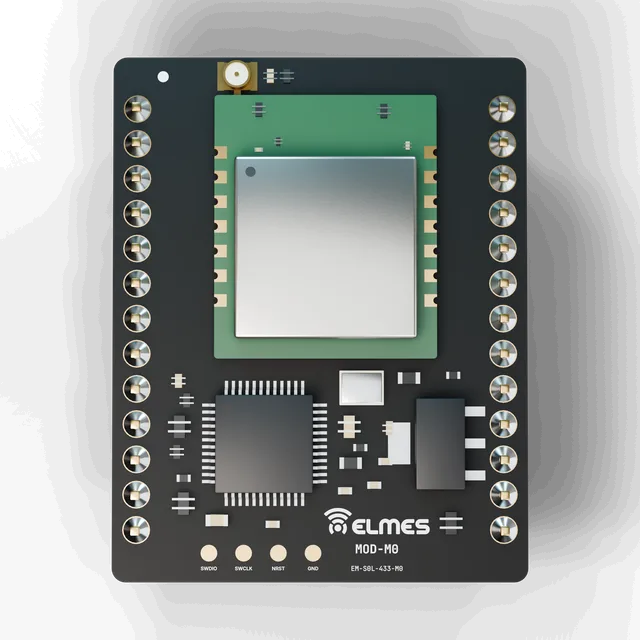

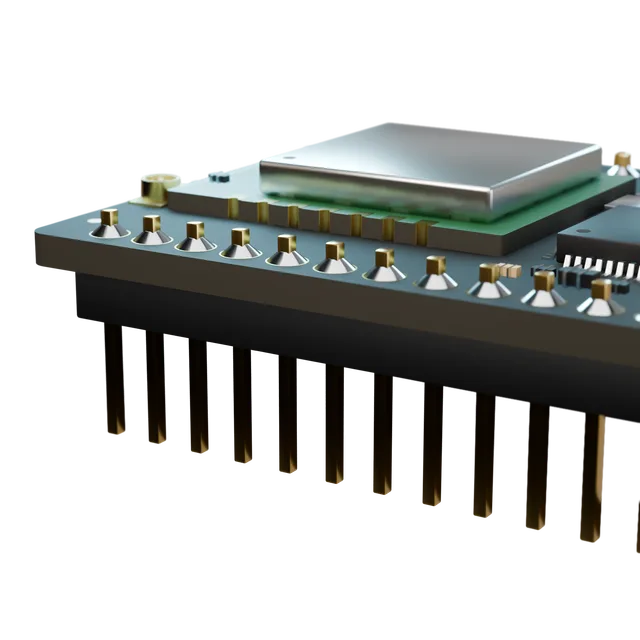

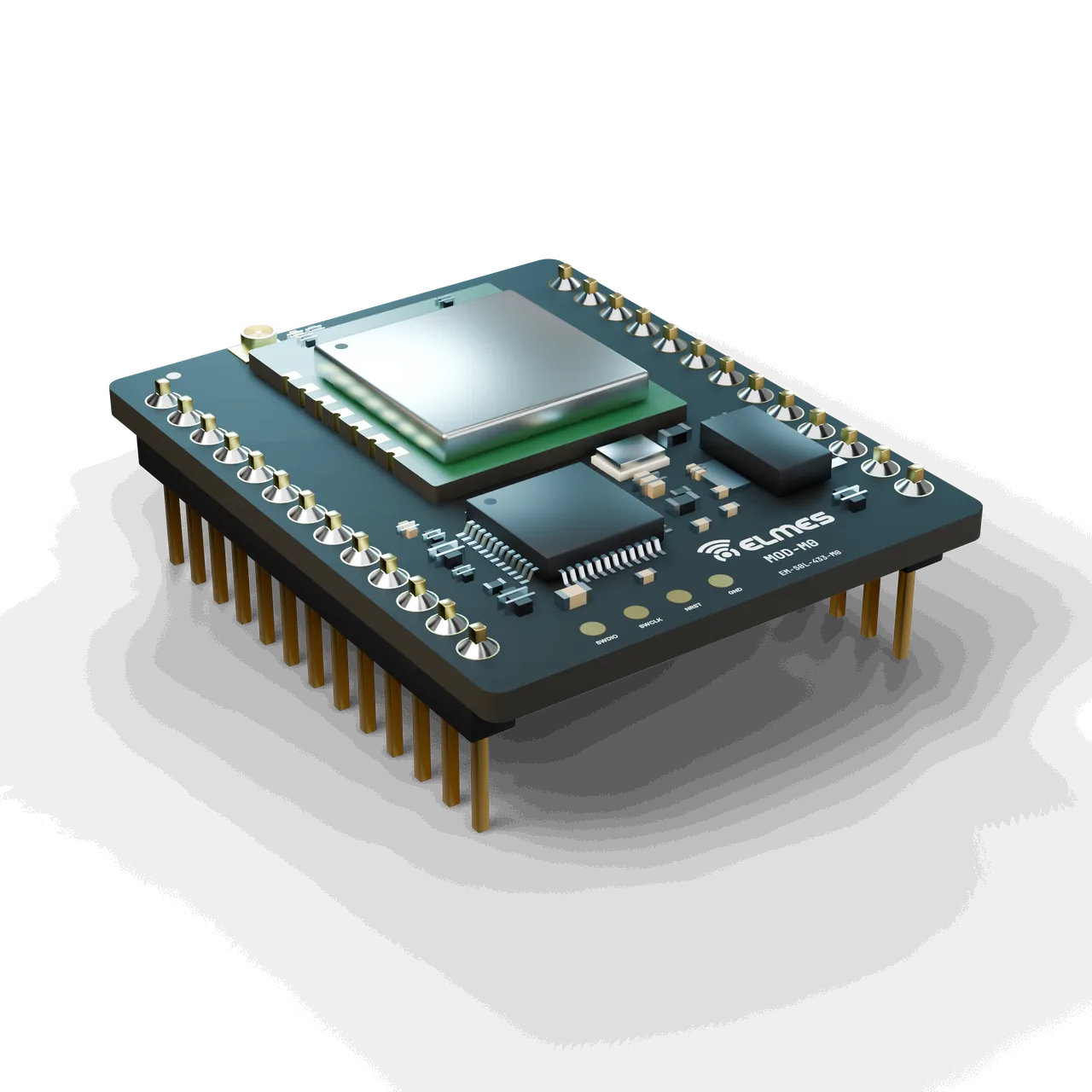

MOD-M0 (EM-S0L-433-M0): pin başlıklı kart, üstünde hazır LoRa radyo modülü ve u.FL

Sorun. Elmes'in ikinci nesil LoRa ürünleri (kuyu-depo, yangın, çağrı kumandası) aynı MCU + LoRa çekirdeğini üç ayrı kartta tekrar ediyordu; her üründe radyo yerleşimi, programlama ve üretim testi yeniden kuruluyordu. Eski modülün yedek tedariki ve dokümanı dağınıktı.

Çözüm. MOD-M0 bu çekirdeği pin header'lı tek bir modülde toplar: STM32F070 + DRF1268T hazır LoRa modülü (SX1268) + USB + SWD. Ürün kartı yalnız güç, I/O ve klemens taşır. Üretimde ID ve kanal yazımı üretim scriptleriyle yapılır; sahadaki cihazlar aynı modülle onarılır.

Yeni seriye geçiş. Yeni seri (EM-G0L-433) gelene kadar bu ürünlerin üretim ve servis çekirdeği MOD-M0'dır; sonrasında yedek parça ve pin header isteyen OEM kartlar için üretimde kalır. Yeni kart tasarımları için EM-G0L-433 önerilir.

Pin-to-pin yedek parça: sahadaki kuyu-depo (ELD100) ve Firesens kartlarına doğrudan takılır; eski modülle aynı pinout.
USB-CDC yerleşik: F070 USB-FS ile programlama ve servis; Firesens USB gateway bu yolu kullanır. Yeni seride USB yalnız G0B1 sürümünde.
Hazır radyo modülü (DRF1268T): TCXO'lu, kendi eşleme devresiyle; Elmes RF tasarım riski taşımaz, buna karşılık tedarik ve maliyet modül üreticisine bağlıdır.
ESP köprü hazırlığı: USART3 ve ESP_IO0 pinleri dışarıda.
Üretim scriptleri: ID ve kanal yazımı mevcut; programlama/test fikstürünün temelini oluşturur.
HedefOrtak köprü protokolü: EM-G0W UART köprü protokolünün MOD-M0 USART3 köprüsüne taşınması.

Tüm teknik özellikler ve sorular

Revizyonlar
Model kodu	MCU	Radyo	Form	Durum	Bilgi al
EM-S0L-433-M0	STM32F070CBT6 (Cortex-M0, 128 KB, USB-FS)	DRF1268T hazır modül (SX1268, 433 MHz)	Pin header, eski ayak izi	Sahada	Bilgi al: EM-S0L-433-M0
EM-S0L-433-M0 (R2)Hedef	STM32F070CBT6	DRF1268T ya da EM-NL-433 RF bölümü doğrudan PCB'de	Aynı pin header	Planlanan	Bilgi al: EM-S0L-433-M0 (R2)

Radyo
Frekans bandı	433 MHz ISM (DRF1268T; SX1268 410–525 MHz); mevcut ürünlerde 433,92 MHz
Kanal sayısı	8 kanal (kuyu-depo ürünlerinde)
Yeni kanal planı	EM-G0L-433 ile ortak plan (433,05–434,79 MHz)Hedef
Çıkış gücü	+22 dBm (SX1268 PA)Hedef
Alıcı hassasiyeti	−129 dBm @ SF11/BW125 (SX1268 çip verisi)
Modülasyon	LoRa SF7–SF11, BW 125 kHz (mevcut firmware); çip SF5–SF12 ve (G)FSK destekler
Veri hızı	LoRa 0,018–62,5 kbps (çip)
Anten bağlantısı	u.FL, 50 Ω; taşıyıcıda pigtail ile SMA

Haberleşme & güvenlik
Adresleme	Ürün protokolü (ID + kanal)
Yeni protokol	NetID + 16 bit adres + UID, AES-128-CCMHedef
Aynı sahada sistem ayrımı	Kanal × ID ile

Performans & güvenli durum
Haberleşme kaybında güvenli durum	Ürün tanımlı (ör. kuyu-depo alıcısında röle düşürme); bağımsız donanım watchdog'u (IWDG)

Güç
Besleme	3,3 V (modül içi LDO)
Tüketim TX / RX	~118 mA @ 22 dBm / ~5 mA (SX1268 çip verisi) + F070 tüketimi

Mimari
MCU	STM32F070CBT6, Cortex-M0 48 MHz, 128 KB flash / 16 KB RAM, USB-FS, LQFP48
Saat kaynağı	8 MHz osilatör

Arayüzler
Başlıca dışa verilen pinler	SWD, USB D−/D+, USART3 (PB10/PB11), ESP_IO0 (PC13), AI01/AI02 analog girişleri (PB0/PB1), RLO1–RLO8 röle sürme çıkışları, NRST, BOOT0
Radyo iç bağlantısı	SPI1 NSS/SCK/MISO/MOSI = PA4/PA5/PA6/PA7; DIO2/DIO1/BUSY/RST = PA0/PA1/PA2/PA3
USB ve programlama	USB D−/D+ PA11/PA12 (22 Ω seri); SWDIO/SWCLK PA13/PA14; BOOT0 10 kΩ pull-down

Mekanik & çevre
Montaj	Pin header; ürün kartına lehimli ya da soketli
Çalışma sıcaklığı	−40…+85 °C (bileşen çip verilerine göre; modül olarak test edilmedi)
Nem	%5–95, yoğuşmasızHedef

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	Sahadaki ürünler boyunca
Üretim	Ankara

MOD-M0 “OEM entegratör sorumluluğunda” satılır; modül düzeyinde alınmış bir belge yoktur. Yeni tasarımlar EM-G0L-433 ve EM-NL-433 üzerinden belgelenir; MOD-M0 için ayrı RED ölçümü ancak sahadaki ürünler ürün düzeyinde belgelenecekse yapılır.

Nihai ürün CE/RED uygunluğu
OEM entegratör sorumluluğunda
Kapsam dışı
CE – RED 2014/53/EU: EN 300 220-2 (radyo), EN 301 489-1/-3 (EMC)
Yalnız sahadaki ürünler ürün düzeyinde belgelenirse; EM-G0L-433'ten sonra, ayrı ölçüm
Hedef
DRF1268T radyo modülü üretici belgeleri
Üretici modül düzeyinde belge beyan ediyorsa derlenecek
Hedef
RoHS / REACH beyanı
Tedarikçi belgeleriyle
Hedef

MOD-M0 ile yeni seri EM-G0L-433 arasındaki fark ne?

Yazılım hedefi aynı (ortak SDK), ayak izi farklı: MOD-M0 pin header + F070 + DRF1268T; EM-G0L-433 castellated + STM32G0 + Elmes RF tasarımı. Yeni kart tasarlıyorsanız EM-G0L-433; mevcut kuyu-depo veya Firesens kartı için MOD-M0.

MOD-M0 üretimden kalkacak mı?

Sahadaki ürünler boyunca yedek parça olarak kalır. Yeni tasarımlar için önerilmez.

Pin listesini nereden alırım?

Pinout kartı hazırlanıyor. MCU'nun iç pin eşlemesi (radyo SPI1, USB, SWD, ESP köprüsü) teknik tabloda yer alıyor.

Radyoyu kendi MCU'mla kullanabilir miyim?

MOD-M0 MCU'lu bir modüldür; yalnız radyo isteyenler için EM-NL-433 var.

868 MHz MOD-M0 var mı?

Hayır. 868 MHz yalnız yeni seride bant varyantı olarak sunulur (EM-G0L-868).

CE/RED belgesi var mı?

Yok; OEM entegratör sorumluluğunda satılır. Belgeleme sırası sayfadaki uyumluluk bölümünde.

Aynı sahada kaç sistem çalışır?

Sistemler kanal × ID ile ayrılır; ölçülmüş bir sayı yok. Yeni protokolde NetID eklenir.

USB ile programlanır mı?

Donanım USB-FS içerir; USB-DFU/CDC kullanımı ürün firmware'ine bağlıdır (gateway'de CDC kullanılıyor).

Teklif iste

EM-G0WYakında

STM32 + ESP32 Modülü (EM-G0W)

Makinenizi Wi-Fi'ya bağlayın, kontrolü STM32'de tutun.

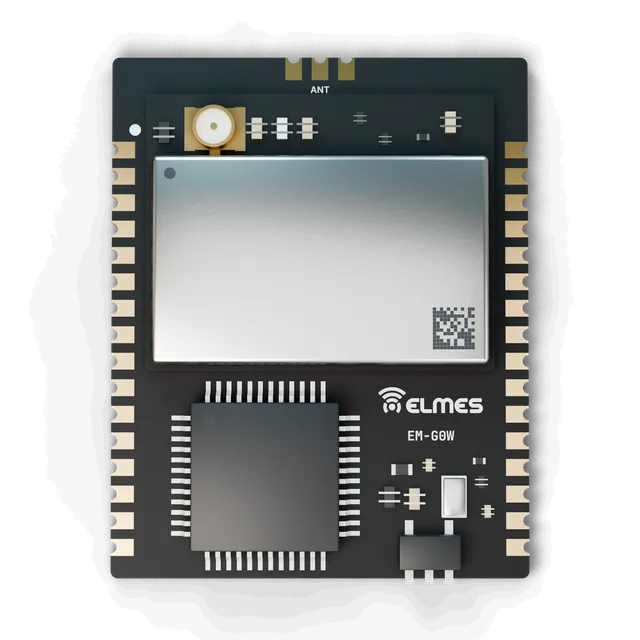

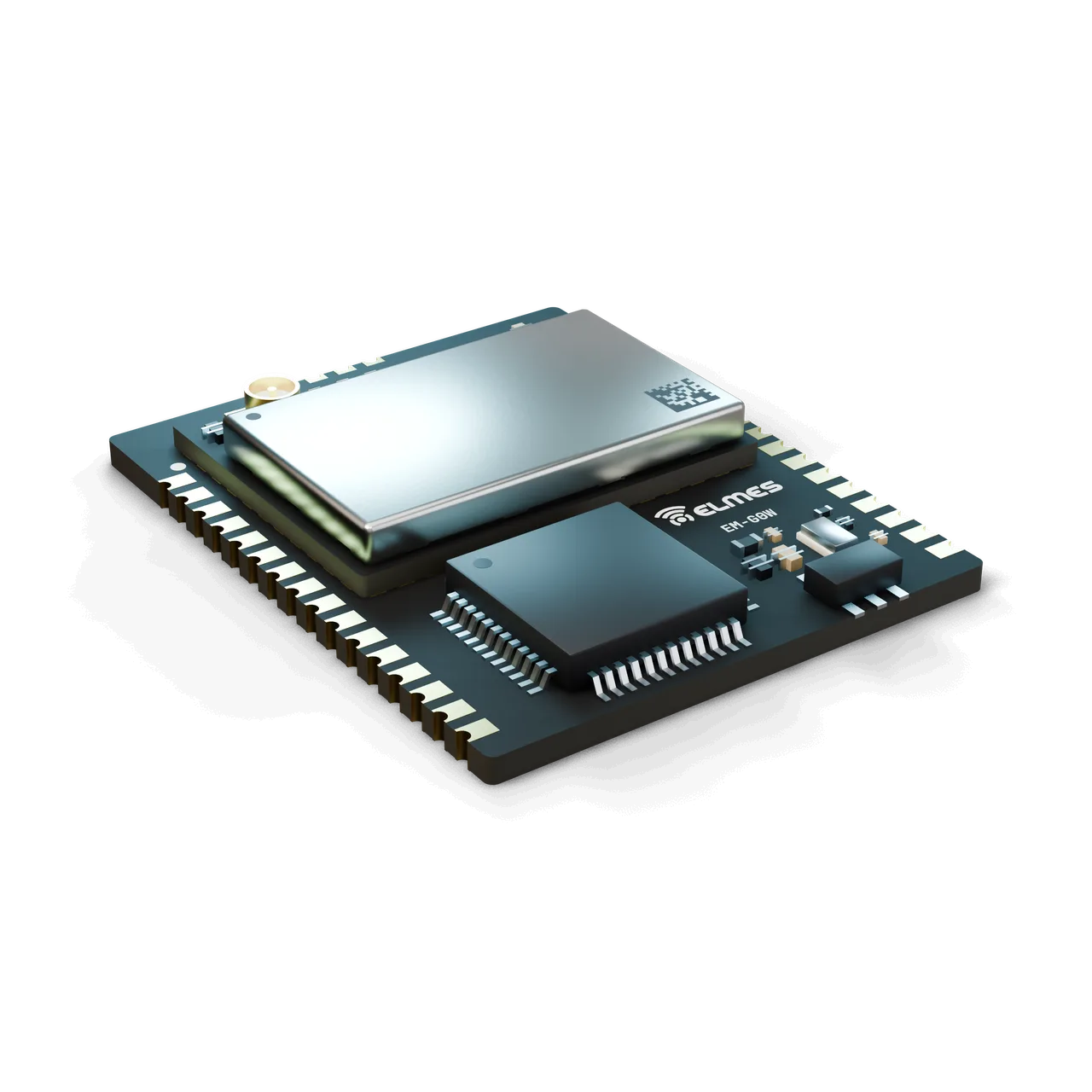

EM-G0W: MCU ve Wi-Fi/BLE alt modülü tek castellated kartta, u.FL anten konnektörüyle

Sorun. OEM cihazlara Wi-Fi eklemenin yaygın yolu tüm uygulamayı ESP32'ye taşımaktır. Bu, gerçek zamanlı kontrolü Wi-Fi yığınının zamanlamasına bağlar, güvenlik fonksiyonlarını (kapı kilidi, röle kesme, E-Stop) kablosuz çipin kararlılığına emanet eder ve her projede ESP firmware'ini yeniden yazdırır. Elmes'in kendi projelerinde de ESP8266/ESP32 köprüleri üç ayrı kodla tekrar yazılmıştı.

Çözüm. EM-G0W iki işlemciyi görev ayrımıyla tek modülde birleştirir. STM32G0 uygulamayı, I/O'yu ve güvenlik mantığını çalıştırır; ESP32 yalnız “modem”dir: Wi-Fi istemci/AP, BLE, HTTP/MQTT istemcisi, yerel web yapılandırma sayfası ve OTA aktarımı. İkisi standart bir UART çerçeve protokolüyle konuşur; STM32 tarafında SDK bu protokolü bir soket/istek API'si gibi sunar. ESP firmware'i Elmes tarafından sürümlenir, müşteri ESP koduna dokunmaz.

Belge yükü. ESP32 modülünün üretici tarafından beyan edilen modüler RED/FCC onayı, 2,4 GHz tarafındaki belge yükünü azaltır. LoRa ile Wi-Fi'ın birlikte gerektiği uygulamalar için EM-G0LW-433 aynı köprü protokolünü kullanır.

Web yapılandırma + captive portal: ilk kurulumda AP modu; Elmes standart sayfası (ağ, MQTT, cihaz adı, firmware).
İki yönlü OTA: STM32 uygulaması ESP üzerinden (Wi-Fi/HTTP); ESP firmware'i STM32 üzerinden (UART pass-through) ya da kendi HTTP OTA'sıyla.
ESP güç kapısı: ESP ayrı LDO + ESP_EN; uygulama Wi-Fi'ı kapatıp STM32'yi STOP moduna alabilir.
Rol kilidi: ESP firmware'i GPIO sürmez; tüm I/O STM32'dedir (güvenlik gerekçesi).
HedefStandart UART köprü protokolü (EM-SDK Open): çerçeve = SOF · uzunluk · tip · sıra no · yük · CRC-16. Tipler: yapılandırma (SSID/parola/IP/MQTT), durum/olay (bağlantı, RSSI, IP), soket (TCP/UDP aç-gönder-al-kapat), MQTT (bağlan/publish/subscribe), HTTP istek, BLE GATT karakteristik okuma/yazma, OTA, zaman (SNTP). Akış kontrolü RTS/CTS; HOST_INT ile olay bildirimi. Aynı protokol EM-G0LW-433'te ve ileride MOD-M0 USART3 köprüsünde kullanılır.
HedefBLE yapılandırma servisi: telefondan Wi-Fi bilgisi girişi.

Tüm teknik özellikler ve sorular

Varyantlar ve ilgili üyeler
Model kodu	MCU	ESP modülü	USB	Not	Bilgi al
EM-G0W	STM32G071CBT6 (ilk sürüm) → G0B1CBT6	ESP32-C3-MINI-1U	Yalnız G0B1 sürümünde	Ana üye	Bilgi al: EM-G0W
EM-G0LW-433	G071 / G0B1	Aynı + SX1268 LoRa	G0B1	Ayrı PCB; gateway çekirdeği	Bilgi al: EM-G0LW-433
EM-G0N	G071 / G0B1	—	G0B1	Radyosuz; aynı ayak izi	Bilgi al: EM-G0N

Radyo — Wi-Fi / BLE
Frekans bandı	2400–2483,5 MHz (Wi-Fi 802.11 b/g/n, BLE 5)
Kanal sayısı	Wi-Fi 1–13 (bölge ayarı); BLE 40
Çıkış gücü	Wi-Fi ≈ +20 dBm sınıfı, BLE ≈ +20 dBm sınıfı (Espressif çip verisi)
Alıcı hassasiyeti	≈ −97 dBm @ 11b 1 Mbps (ESP32-C3 çip verisi)Hedef
Modülasyon	DSSS/OFDM (Wi-Fi), GFSK (BLE 1M/2M/Coded)
Veri hızı	Wi-Fi fiziksel hız 72 Mbps'ye kadar (HT20)
UART köprü sınırı	921,6 kbpsHedef
Anten bağlantısı	u.FL ve anten pini (2,4 GHz); ESP “-1U” sürümüyle modül anteni dışarıda

Menzil
Bina içi (AP'ye)	≥ 30 m (tipik ofis/atölye)Hedef
Açık alan	≥ 100 m (AP ile görüş hattı)Hedef

Haberleşme & güvenlik
Wi-Fi şifreleme	WPA2/WPA3-Personal (ESP)
Uygulama katmanı güvenliği	TLS 1.2 (MQTT/HTTPS); BLE LE Secure eşleştirmeHedef
Kimlik	MCU UID + ESP MAC; cihaz adı

Performans & güvenli durum
Komut gecikmesi (yerel ağ)	< 50 ms (UART köprü + Wi-Fi, yerel TCP)Hedef
Haberleşme kaybında güvenli durum	Uygulama tanımlı; SDK zaman aşımı 1–60 s; ESP_EN ile ESP reseti

Güç
Besleme	3,0–3,6 V (modül); taşıyıcıda 9–36 VDC
ESP beslemesi	Ayrı LDOHedef
Wi-Fi TX tepe akımı	≈ 350 mA (Espressif verisi, yaklaşık)
ESP kapalıyken tüketim	< 50 µA (STM32 STOP modunda)Hedef

Mimari
MCU	STM32G071CBT6 → G0B1CBT6; 64 MHz Cortex-M0+, 128/512 KB flash
STM32 ⇄ ESP bağlantısı	UART (varsayılan 115 200 bps, RTS/CTS), ESP_EN, ESP_IO0, HOST_INT

Arayüzler
Dışa verilen pinler (en az)	Seri ortak dizilim: SWD, 2× UART, 1× SPI, 1× I2C, 8× GPIO, 2× ADC, USB (G0B1), NRST, BOOT0; ESP UART modül içinde
ESP_EN / ESP_IO0 pad'leri	Fabrika flash için pad'e çıkarılırHedef

Mekanik & çevre
Pad sayısı / adım	2× 16 castellated, 1,27 mm (seri ortak)
Boyut	≤ 20 × 25 mm (seri ortak)Hedef
Montaj	Castellated SMD; 2,4 GHz anten tarafında keep-out alanı
Çalışma / depolama sıcaklığı	−40…+85 °C / −40…+105 °C (ESP modülü −40…+85 °C)Hedef
Nem	%5–95, yoğuşmasız

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yıl
Üretim	Ankara

İlk aşamada “OEM entegratör sorumluluğunda” notuyla sunulur; EM-G0W için alınmış bir belge yoktur. ESP32 modülünün RED/FCC/IC modüler onayı ve RoHS belgeleri Elmes belgesi değil, üretici beyanıdır; tedarik sırasında derlenir.

Nihai ürün CE/RED uygunluğu
İlk aşamada OEM entegratör sorumluluğunda
Kapsam dışı
ESP32 modülü modüler onayı (RED/FCC/IC)
Üretici beyanı; tedarik sırasında derlenip doğrulanacak
Hedef
EN 300 328 (2,4 GHz radyo)
Anten ve yerleşim koşulları korunursa radyo ölçümü modüler onaylı ESP modülününkine dayanır; akredite laboratuvar görüşü alınacak
Hedef
EN 301 489-1/-17 (EMC, modül bütünü)
Hedef
EN 62368-1 (ürün bağlamında)
Hedef
RoHS / REACH beyanı
Hedef

ESP32 varken STM32'ye neden gerek var?

Kontrol, I/O ve güvenlik mantığı Wi-Fi yığınından bağımsız kalsın diye. Wi-Fi kopunca makine durmaz; ESP yeniden başlarken röle durumu değişmez.

ESP firmware'ini değiştirebilir miyim?

Gerekmez: ESP köprü firmware'i Elmes tarafından sürümlenir, protokol açıktır (EM-SDK Open). İsteyen ESP-IDF ile kendi imajını yükleyebilir; bu durum destek kapsamı dışındadır.

Web arayüzünü kendi markamla kullanabilir miyim?

Evet; yapılandırma sayfası şablonunun SDK'da yer alması ve logo/metnin değiştirilebilmesi hedefleniyor.

MQTT/bulut bağlantısı var mı?

Köprü protokolünde MQTT ve HTTP istemci komutları hedefleniyor; Telemetri & Süreç Zekâsı ile uyumlu.

LoRa ile birlikte kullanabilir miyim?

Aynı modülde değil; LoRa + Wi-Fi için EM-G0LW-433 var. Aynı taşıyıcıda iki modül de mümkün ama önerilmez.

Pilli çalışır mı?

Wi-Fi tüketimi pilli düğüme uygun değil; kısa süreli BLE-only kullanım mümkün. Pilli LoRa düğüm için EM-G0L-433-LP sürümü var.

CE/RED belgesi var mı?

ESP modülünün üretici modüler onayı bulunur (doğrulanacak); EM-G0W bütünü için belgeleme aşamalı. İlk aşamada OEM entegratör sorumluluğunda sunulur.

ESP32-C3 mü, S3 mü?

Köprü görevi için ESP32-C3 (ESP32-C3-MINI-1U) seçildi. Müşteri açısından pinout ve protokol değişmez.

Bilgi al

EM-G0NYakında

MCU-only Çekirdek Modülü (STM32G0)

Aynı ayak izi, aynı SDK — radyo olmadan başla, gerektiğinde modülü değiştir.

EM-G0N MCU-only çekirdek modülü: kalkansız kart, açıkta MCU ve dizilmemiş radyo ayak izleri

Sorun. Elmes'in OEM işlerinde (OEM Cihaz Kontrol Platformu, fırın kontrolörü, chiller ve laboratuvar kabini kontrolleri) her proje kendi ana kartını kendi MCU devresiyle taşıyor; dört farklı MCU ailesi (dsPIC33, PIC16F1789, STM32F070, ESP32) birikti. Her yeni kartta aynı bloklar (besleme, kristal, SWD, bootloader, üretim programlama) tekrar tasarlanıyor, firmware altyapısı yeniden kuruluyor ve üretim testi her kartta sıfırdan yazılıyor. Müşteri kablosuz istediğinde ise kart yeniden çiziliyor.

Çözüm. EM-G0N, modül serisinin MCU çekirdeğini radyosuz sunar. OEM kartı yalnızca işlev devresini (röle, analog, HMI bağlantısı, sürücüler) taşır; MCU, güç ve programlama altyapısı modülde hazırdır. Aynı pad düzeni serinin tüm üyeleriyle ortak olduğundan ürün kablosuz sürüme geçerken kart değişmez, modül değişir. SDK de aynıdır: HAL, bootloader, üretim test protokolü ve örnekler radyosuz da çalışır; radyo API'si yalnız “yok” döner.

İki MCU seçeneği. İlk sürüm STM32G071CBT6 ile gelir; USB-DFU ve 2× CAN-FD gereken kartlar için STM32G0B1 sürümü aynı ayak izinde sunulur.

Pin uyumlu yükseltme: EM-G0N → EM-G0L / G0W / G0LW / G0C aynı pad'lere oturur; uygulama kodu aynı SDK üzerinde kalır.
G0B1 sürümünde USB-DFU bootloader ve 2× CAN-FD (taşıyıcıda transceiver ile): OEM kartlarında PC bağlantısı ve kartlar arası haberleşme.
ROM bootloader (G071/G0B1): BOOT0 ile UART/USB üzerinden fabrika programlama; fikstürsüz ilk yükleme mümkün.
Bağımsız watchdog: IWDG (LSI) ve WWDG; donanım kimliği olarak MCU 96-bit UID.
Seri ortak özellikleri: kimlik/kanal programlama, OTA altyapısı ve telemetri raporu tüm EM üyeleriyle ortak.
Hedef2× DAC + 12-bit ADC: analog çıkışlı OEM kartlarda (EC-AIO analog çıkış yolu) donanım yeterli olduğunda ek DAC gerekmez.
HedefKablolu OTA: radyo olmadığı için firmware güncellemesi UART, USB veya RS485 üzerinden.

Tüm teknik özellikler ve sorular

Varyantlar
Model kodu	MCU	USB	CAN-FD	Radyo pad'leri	Not	Bilgi al
EM-G0N	STM32G071CBT6 (ilk sürüm)	—	—	Bağlı değil (NC)	Ana üye	Bilgi al: EM-G0N
EM-G0N (G0B1)	STM32G0B1CBT6 / CET6	USB-FS, DFU	2× FDCAN	Bağlı değil (NC)	USB/CAN gereken OEM kartlar için	Bilgi al: EM-G0N (G0B1)

Radyo
Radyo	Yok; anten pad'i bağlı değil (NC)

Haberleşme & güvenlik
Cihaz kimliği	MCU 96-bit UID; AES-128 donanım hızlandırıcı yok (SDK'da yazılım AES)
Firmware imza doğrulama	Bootloader'da (SDK)Hedef

Performans & güvenli durum
Açılış süresi (reset → uygulama)	< 50 ms; bootloader imza kontrolü dahil < 200 msHedef
Watchdog	IWDG (bağımsız, LSI), WWDG

Güç
Besleme	3,0–3,6 V (modül); taşıyıcıda 9–36 VDC
Tüketim (çalışma)	~100 µA/MHz sınıfı @ 64 MHz (datasheet tipik)
Tüketim (STOP1 / Standby)	STOP1 birkaç µA; Standby < 1 µA (datasheet sınıfı)Hedef

Mimari
MCU	STM32G071CBT6 veya STM32G0B1CBT6/CET6; Cortex-M0+ 64 MHz; 128 KB (G071/G0B1CB) veya 512 KB (G0B1CE) flash; 36 KB (G071) / 144 KB (G0B1) RAM
Çevre birimleri (G071)	4× USART + LPUART, 2× SPI, 2× I2C, 12-bit ADC (2,5 MSPS), 2× DAC, zamanlayıcılar, RTC, DMA
Ek çevre birimleri (G0B1 sürümü)	USB-FS (cihaz/host), 2× FDCAN, ek USART/I2C

Arayüzler
Dışa verilen pinler (en az)	EM-G0L-433 ile birebir: SWD, 2× UART, 1× SPI, 1× I2C, 8× GPIO, 2× ADC, USB (G0B1), NRST, BOOT0
Radyo kontrol pinleri (PA0–PA7)	Modül içinde serbest; ek pad olarak dışa verilebilirHedef

Mekanik & çevre
Pad sayısı / adım	2× 16 castellated, 1,27 mm (seri ortak)
Boyut	≤ 20 × 25 mm (EM-G0L-433 ile aynı PCB)
Kompakt boyut seçeneği	≤ 15 × 20 mmHedef
Montaj	Castellated SMD; anten olmadığı için keep-out gerekmez
Çalışma / depolama sıcaklığı	−40…+85 °C / −40…+105 °CHedef
Nem	%5–95, yoğuşmasız

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yıl
Üretim	Ankara

Modül tek başına bileşen olarak satılır; ürün düzeyindeki uyumluluk OEM entegratörün sorumluluğundadır. Radyo olmadığı için RED uygulanmaz. Modül için henüz belge yoktur; hazırlık aşağıdaki plana göre yürür.

RED 2014/53/EU
Modülde radyo yok
Kapsam dışı
EMC — EN 61000-6-2 / -4 veya EN 61326 (ürün düzeyinde)
Taşıyıcı / OEM kartıyla birlikte
Hedef
LVD
Taşıyıcı beslemesine göre
Hedef
RoHS / REACH beyanı
Tedarikçi belgeleriyle
Hedef
CE uygunluk beyanı (DoC) şablonu
SDK paketiyle birlikte verilir
Hedef

Radyosuz modüle neden ihtiyaç var?

Kablolu OEM kartlarında MCU altyapısını tekrar tasarlamamak ve ileride pin uyumlu kablosuz üyeye geçebilmek için.

Sonradan LoRa ekleyebilir miyim?

Evet: aynı taşıyıcıya EM-G0L-433 takılır; anten yolu (SMA/u.FL) taşıyıcıda önceden bırakılırsa kart değişmez.

USB var mı?

Yalnız G0B1 sürümünde (USB-FS, DFU). G071 sürümünde UART bootloader kullanılır.

CAN-FD var mı?

G0B1 sürümünde 2× FDCAN; transceiver taşıyıcı kartta.

Firmware'i nasıl yüklerim?

SWD (fikstür veya 4 pin), ROM bootloader (BOOT0 + UART/USB) ya da SDK bootloader ile; üretimde programlama/test fikstürü kullanılır.

Hangi SDK ve dil?

EM-SDK Open (C, Apache-2.0): HAL, bootloader ve örnekler; radyo katmanı derlenmez. Ayrıntılar Fikstür + SDK sayfasında.

CE belgesi gerekir mi?

RED gerekmez; EMC ve LVD ürün düzeyinde entegratörün sorumluluğundadır. Elmes DoC şablonu ve uyumluluk hazırlık desteği sağlar.

Fiyatı kablosuz üyelerden düşük mü?

Radyo, TCXO ve eşleme devresi bulunmadığından malzeme maliyeti kablosuz üyelerden düşüktür; fiyat teklif usulüyle verilir.

Bilgi al

EM-G0CYakında

Hücresel Modül (4G Cat-1 / NB-IoT)

Sahadan buluta tek modül — LoRa ağının interneti.

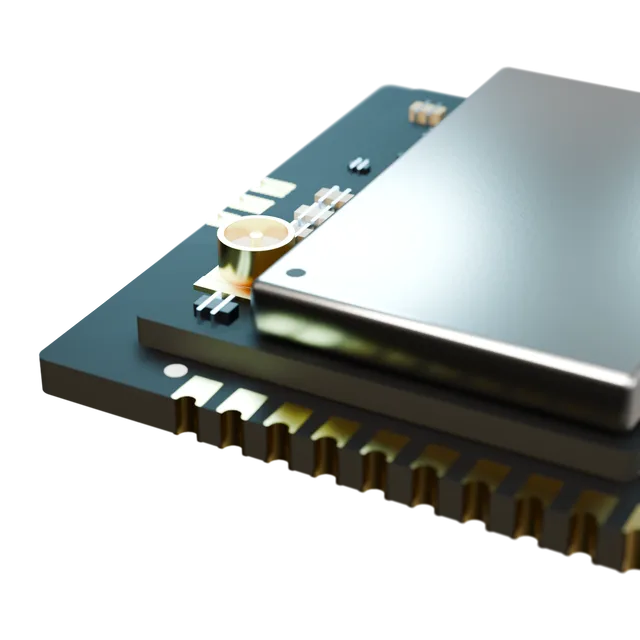

EM-G0C hücresel modül: LTE modem alt modülü, iki u.FL, nano-SIM yuvası ve Elmes kalkanı

Sorun. Elmes sistemleri (kuyu-depo, Firesens, nöbet, sayaç okuma) sahada LoRa ile çalışır; merkez bilgisayara veya buluta bağlantı için bugüne kadar USB gateway + PC/Raspberry Pi ya da proje bazlı 2G (SIM800) denemeleri kullanıldı. 2G kapanıyor, Wi-Fi/Ethernet her sahada yok, PC bağımlılığı bakım yükü getiriyor. Hücresel modemi her projeye ayrı entegre etmek (güç tepe akımı, SIM, anten, AT komut yığını, TLS) her seferinde aynı sorunları tekrarlatıyor.

Çözüm. EM-G0C, serinin MCU çekirdeğini satın alınan LTE Cat-1 veya NB-IoT/LTE-M modemle birleştirir. Modül; modem güç yolunu (tepe akım için bulk kapasitör ve regülatör), SIM yuvasını, anten konektörünü ve MCU–modem UART bağlantısını taşır. SDK'nın bağlantı katmanı MQTT/TLS'yi modem içi yığınla (AT) kurar; uygulama yalnız “yayınla/abone ol” API'sini görür.

Kullanım biçimleri. EC-GW taşıyıcısında LoRa modülüyle (EM-G0L-433 / EM-G0LW-433) yan yana çalışarak Kablosuz Gateway / RTU ürününün internet ucunu oluşturur; tek başına kullanıldığında sayaç veya sensör düğümünü doğrudan buluta bağlar.

SDK bağlantı katmanı: AT yığını gizli; net_connect / mqtt_publish / mqtt_subscribe / ota_check API'si.
Modem içi MQTT/TLS: TLS, G071 belleğinde host yığını yerine modem yığınında çalışır; sertifika ve anahtarlar üretimde SDK aracıyla yüklenir.
Modem güç anahtarı ve PWRKEY kontrolü: takılı modemi tamamen kapatma (pilli kullanım, arıza kurtarma).
Yerel tampon: bağlantı kaybında veri flash'ta saklanır (Gateway / RTU ile).
GNSS (BG95-GNSS sürümü): konum bildirimi; mobil ekipman.
Çift radyo gateway: EC-GW üzerinde EM-G0C + EM-G0L yan yana; LoRa ↔ MQTT köprüsü.
Seri ortak özellikleri: kimlik/kanal programlama, bootloader ve telemetri raporu tüm EM üyeleriyle ortak.
HedefOrtak ağ API'si: aynı API Wi-Fi (EM-G0W) ve Ethernet (EC-GW) için de geçerli; uygulamayı taşımak gerekmez.
HedefHücresel OTA: bootloader imajı MQTT/HTTPS üzerinden alır ve imzasını doğrular.
HedefDüşük güç (-LP) sürümü: NB-IoT PSM/eDRX + MCU STOP modu; pilli sayaç düğümü.

Tüm teknik özellikler ve sorular

Varyantlar
Model kodu	Modem sınıfı	Teknoloji	Ek	MCU	Not	Bilgi al
EM-G0C-CAT1	Quectel EC200 sınıfı (LTE Cat-1)	LTE Cat-1 + 2G geri dönüş (modem varyantına göre)	—	G071 / G0B1	Ana üye; sürekli bağlantı, RTU/gateway	Bilgi al: EM-G0C-CAT1
EM-G0C-NB	Quectel BG95 sınıfı (LPWA)	NB-IoT / LTE-M (+ GNSS, modem varyantına göre)	—	G071 / G0B1	Pilli / düşük veri düğümleri, sayaç	Bilgi al: EM-G0C-NB
EM-G0C-…-LPHedef	Yukarıdakiler	—	Düşük Iq güç yolu (EM-G0L-433-LP ile ortak)	—	Düşük güç sürümü	Bilgi al: EM-G0C-…-LP

Radyo
Teknoloji	CAT1: LTE Cat-1 (+2G geri dönüş, modem varyantına göre) · NB: NB-IoT / LTE-M (+GNSS opsiyonel)
Bantlar	TR/AB LTE bantları (EC200 EU / BG95 çok bantlı); bant listesi seçilen modemin datasheet'ine göreHedef
Çıkış gücü	LTE güç sınıfı 3: +23 dBm (modem datasheet)
Alıcı hassasiyeti	Seçilen modemin datasheet değeriHedef
Veri hızı	Cat-1: 10 Mbps DL / 5 Mbps UL (standart üst sınır); NB-IoT/LTE-M: onlarca–yüzlerce kbps
Anten konektörü	u.FL (LTE); GNSS sürümünde ikinci u.FL; 50 Ω; Elmes RF anten serisiyle (700–2700 MHz)
SIM	nano-SIM yuvası (modül üstünde) veya taşıyıcıda
eSIM	MFF2 sürümüHedef

Menzil
Kapsama	Operatör ağına bağlı; NB-IoT'de derin kapsama avantajı (bina içi / yer altı)

Haberleşme & güvenlik
Taşıma güvenliği	TLS 1.2 (modem içi yığın; sertifika yükleme SDK aracıyla)
MQTT kimlik doğrulama	Kullanıcı/parola veya istemci sertifikasıHedef
Cihaz kimliği	IMEI + MCU UID; SIM PIN yönetimi

Performans & güvenli durum
Ağ kaydı / ilk bağlantı	< 30 s (Cat-1, soğuk başlatma); NB-IoT'de daha uzun, PSM'den uyanışta kısaHedef
Bağlantı kaybında davranış	Uygulama tanımlı; yeniden bağlanma backoff'u 10 s → 10 dk

Güç
Besleme	Taşıyıcıdan 5 V; modülde modem hattı 3,8 V, MCU 3,3 V
5 V hat kapasitesi	≥ 1,5 AHedef
Tüketim	TX tepe 2 A sınıfı @ 3,8 V (LTE, datasheet); NB-IoT PSM'de onlarca µA sınıfı (datasheet); -LP sürümünde modem güç anahtarı

Mimari
MCU	STM32G071CBT6; G0B1 seçeneği (USB-DFU, host TLS/MQTT yığını için daha fazla RAM)
MCU–modem bağlantısı	UART (115,2–921,6 kbps), PWRKEY, STATUS, RI, DTR
Modem USB hattı	Pad'e verilmezHedef

Arayüzler
Dışa verilen pinler	Seri ortak 2×16 (SWD, 2× UART, SPI, I2C, GPIO, ADC, USB [G0B1], NRST, BOOT0) + ek pad sırası (5 V giriş, harici SIM, modem durumu, GNSS u.FL)

Mekanik & çevre
Pad sayısı / adım	2×16 + ek sıra, 1,27 mm
Ek pad sırası	1×12Hedef
Boyut	≤ 30 × 40 mm (modem LGA ölçüsüne göre)Hedef
Montaj	Castellated SMD; anten tarafında keep-out; modem altında termal alan
Çalışma sıcaklığı	−30…+75 °C (modem datasheet sınıfı)
Sıcaklık (MCU tarafı)	−40…+85 °CHedef
Nem	%5–95, yoğuşmasız

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yıl
Üretim	Ankara

Modem, üreticisinin modem seviyesindeki belgeleriyle (AB'de RED, GCF) seçilir; modül için henüz belge yoktur. İlk aşamada modül “OEM entegratör sorumluluğunda” notuyla sunulur; belgeli modem seçimiyle ürün testinin yalnız EMC ve güvenlikle sınırlı kalması hedeflenir.

Modem üretici belgeleri — RED (AB), GCF, PTCRB
Modem seçimi kesinleşince datasheet ile eklenecek
Hedef
EMC — EN 301 489-1 / -52 (hücresel)
Hedef
Güvenlik — EN 62368-1
Hedef
RoHS / REACH beyanı
Hedef
TR operatör uyumu (bant / IMEI kaydı)
Gereksinimler netleştiriliyor; uyum iddiası yok
Hedef

Cat-1 mi NB-IoT mu?

Sürekli bağlantı, gateway/RTU ve görece yüksek veri için Cat-1 (EC200 sınıfı). Pilli, seyrek veri ve derin kapsama için NB-IoT/LTE-M (BG95 sınıfı).

SIM dahil mi?

Hayır; M2M SIM'i müşteri temin eder, APN ayarı SDK ile yapılır.

LoRa ile birlikte çalışır mı?

Evet; EC-GW taşıyıcısında EM-G0L'nin yanında çalışır, SDK LoRa ↔ MQTT köprüsünü sağlar (Kablosuz Gateway / RTU).

Hangi bulut?

MQTT/TLS ile herhangi bir broker: Elmes telemetri (Telemetri & Süreç Zekâsı), müşteri sunucusu veya genel bulut IoT servisleri.

Güç ihtiyacı ne kadar?

LTE TX anında kısa süreli 2 A sınıfı tepe akım; taşıyıcıda ≥ 1,5 A'lik 5 V hat ve bulk kapasitör gerekir. Pilli kullanım NB-IoT + PSM ile hedefleniyor.

Firmware'i uzaktan güncelleyebilir miyim?

Hücresel OTA (imzalı imaj) hedefleniyor. İlk sürümde güncelleme UART/USB üzerinden yapılır.

Kendi RF tasarımınız mı?

Hayır; belgeli hazır modem kullanılır. Elmes güç yolunu, SIM'i, anteni, MCU'yu ve yazılım yığınını sağlar.

2G desteği var mı?

Cat-1 modem varyantına göre 2G geri dönüş olabilir; 2G ağlarının kapanma takvimi nedeniyle tasarım LTE'ye dayanır.

Bilgi al

EM-W5L-433Yakında

STM32WLE5 Tümleşik LoRa Modülü (MCU + radyo tek çip)

Tek çip, tek modül — MCU ve LoRa aynı silikonda, aynı Elmes pinout'unda.

EM-W5L-433 tek çipli LoRa modülü: küçük nikel kalkan, RF süzgeç zinciri ve u.FL

Sorun. Küçük pilli uç cihazlarda (buton, sensör, pager) iki çipli modül (MCU + SX1268) alan, BOM ve montaj maliyeti getirir. İthal WLE5 modülleri (Wio-E5, RAK3172) ucuz ve sertifikalıdır ama 433 MHz'de Elmes kanal planına ve pinout'una uymaz; firmware'leri AT/LoRaWAN odaklıdır ve tedarik sürümden sürüme değişir.

Çözüm. EM-W5L-433, STM32WLE5'i Elmes'in 433 MHz eşleme tasarımı ve ortak castellated pinout'uyla modüle alır. SDK'nın ortak radyo sürücüsü (SX126x/LLCC68/WL) WL profiliyle derlenir; protokol, bootloader ve üretim testi G0 üyeleriyle aynıdır. Üründe EM-G0L-433 yerine W5L takmak firmware'de yalnız MCU profilini değiştirir (Cortex-M4, farklı HAL).

Bant seçenekleri. 868/915 MHz sürümü aynı PCB'de, yalnız eşleme ve filtre değiştirilerek üretilir; pilli düğümler için HP/LP PA seçimli -LP sürümü de aynı tabana dayanır.

Tek çip MCU + LoRa: SPI/DIO hattı yok; daha az pad kullanımı.
HP/LP PA seçimi yazılımla: +22 dBm menzil / +15 dBm düşük tüketim (pilli sürüm).
Donanım AES/PKA/RNG: şifreleme ve imza doğrulama MCU yükü olmadan (G0 üyelerinde yazılım AES).
868/915 MHz sürümü aynı PCB'de: yalnız eşleme ve filtre değişir.
Düşük güç (-LP) sürümü: EM-G0L-433-LP ile aynı güç yolu mantığı (bypass/düşük Iq LDO, pil ölçümü, WKUP); STOP2 ile daha düşük uyku akımı potansiyeli.
SDK WL profili: aynı radyo API'si; derleme hedefi MCU=wle5.
USB yok: bootloader UART ve OTA üzerinden; USB gereken ürünlerde G0B1 tabanlı üyeler.
Seri ortak özellikleri: kimlik/kanal programlama, bootloader + OTA ve telemetri raporu tüm EM üyeleriyle ortak.
HedefEk GPIO: G0 üyelerinde radyoya giden pinlerin karşılığı serbest GPIO olarak pad'e verilir.

Tüm teknik özellikler ve sorular

Varyantlar
Model kodu	MCU / radyo	Bant / eşleme	PA yolu	Not	Bilgi al
EM-W5L-433	STM32WLE5CCU6 (256 KB flash, 64 KB RAM, UFQFPN48); alternatif WLE5CBU6 (128 KB)	433 MHz eşleme (Elmes tasarımı)	HP (+22 dBm)	Ana üye	Bilgi al: EM-W5L-433
EM-W5L-868 / -915	Aynı	SX1262 eşdeğeri; 868/915 MHz eşleme	HP	Bant sürümü	Bilgi al: EM-W5L-868 / -915
EM-W5L-433-LP	Aynı	Aynı	HP/LP seçilebilir	Pilli düğüm sürümü (EM-G0L-433-LP güç yolu mantığı)	Bilgi al: EM-W5L-433-LP

Radyo
Frekans bandı	150–960 MHz (STM32WL datasheet); Elmes kanal planı 433,05–434,79 MHz (EM-G0L-433 ile aynı 8 kanal)
Kanal sayısı	8 (EM-G0L-433 planı), 200 kHz aralık, 125 kHz BW
Çıkış gücü	HP PA +22 dBm; LP PA +15 dBm (datasheet); ayarlanabilir
Alıcı hassasiyeti	SX126x sınıfı: −129 dBm @ SF11/BW125 (datasheet)Hedef
Modülasyon	LoRa (SF5–SF12), (G)FSK, (G)MSK, BPSK (datasheet)
Veri hızı	LoRa'da 0,018–62,5 kbps; FSK'da daha yüksek (datasheet)
Anten bağlantısı	u.FL ve castellated anten pini, 50 Ω

Menzil
Açık alan / bina içi	≥ 2000 m (SF9) / ≥ 300 m; EM-G0L-433 ile aynıHedef

Haberleşme & güvenlik
Şifreleme	AES-128-CCM; WLE5'te donanım AES (datasheet) + PKA; NetID + adres + UID
Aynı sahada sistem sayısı	≥ 8 (kanal × NetID)Hedef

Performans & güvenli durum
Komut gecikmesi	< 100 ms (SF7)Hedef
Haberleşme kaybında güvenli durum	Uygulama tanımlı; SDK zaman aşımı 1–60 s

Güç
Besleme	3,0–3,6 V (modül); çip 1,8–3,6 V; -LP sürümünde doğrudan pil beslemesi
Tüketim (RX / uyku)	RX ~5 mA sınıfı; STOP2 ~1 µA sınıfı + radyo sleep (datasheet)
Tüketim (TX @ +22 dBm)	SX1262 tabanlı çözümden düşükHedef

Mimari
MCU	STM32WLE5CCU6: Cortex-M4 48 MHz, 256 KB flash, 64 KB RAM, UFQFPN48
Çevre birimleri	2× USART + LPUART, 2× SPI (biri iç SUBGHZSPI), 2× I2C, 12-bit ADC, DAC, LPTIM, RTC, AES/PKA/RNG; USB yok

Arayüzler
Dışa verilen pinler	Seri ortak: SWD, 2× UART, 1× SPI, 1× I2C, 8× GPIO, 2× ADC, NRST, BOOT0; USB pad'leri bağlı değil (NC)
Ek GPIO	G0 üyelerinde radyoya giden pinlerin karşılığıHedef

Mekanik & çevre
Pad sayısı / adım	2× 16 castellated, 1,27 mm
Boyut	≤ 20 × 25 mm; daha küçük mümkünHedef
Montaj	Castellated SMD; anten keep-out; 4 katmanlı PCB (RF)
Çalışma / depolama sıcaklığı	−40…+85 °C / −40…+105 °C (çip −40…+105 °C)Hedef
Nem	%5–95, yoğuşmasız

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yıl
Üretim	Ankara

Modül için henüz belge yoktur; belgeler seri planına göre aşamalı alınır (EM-G0L-433 ve EM-NL-433 sonrasında). Emsal ithal modüllerin (Wio-E5, RAK3172) sertifikaları Elmes modülüne aktarılamaz; Elmes'in kendi ölçümü gerekir. 433 MHz eşleme Elmes tasarımı olduğu için önce iç ön-uyumluluk ölçümü yapılır.

Ön-uyumluluk iç ölçümü (harmonik / spurious)
Akredite laboratuvar ölçümünden önce
Hedef
CE – RED 2014/53/EU: EN 300 220-2 (radyo)
Hedef
EN 301 489-1 / -3 (EMC)
Hedef
EN 62368-1 (ürün bağlamında)
Hedef
RoHS / REACH beyanı
Hedef

EM-G0L-433 yerine ne zaman W5L?

USB gerekmeyen, boyut, maliyet ve pil ömrünün kritik olduğu uç cihazlarda. USB, CAN-FD veya çok sayıda UART gerekiyorsa G0 üyeleri.

Aynı ağda EM-G0L-433 ile çalışır mı?

Evet; protokol çekirdeği ve kanal planı aynıdır, çekirdek farkı yalnız modülün içindedir.

Firmware G0'dan taşınır mı?

Kaynak düzeyinde evet (SDK API'si aynı); derleme hedefi ayrıdır (Cortex-M4, WL HAL).

Wio-E5 / RAK3172 ile farkı ne?

433 MHz Elmes eşleme ve kanal planı, Elmes ortak pinout'u, AT/LoRaWAN yığını yerine EM-SDK ve yerli destek. Onların sertifikaları 868/915 MHz ağırlıklıdır ve kendi modüllerine aittir.

USB var mı?

Hayır; güncelleme UART bootloader ve OTA ile yapılır. USB gereken taşıyıcılarda G0B1 tabanlı üyeler kullanılır.

868 MHz var mı?

Aynı PCB'de, yalnız eşleme değiştirilerek EM-W5L-868 / -915 sürümü üretilir.

LoRaWAN destekler mi?

Hedef değil; Elmes protokolü kullanılır. Çip için LoRaWAN yığını (LoRaMac-node) mevcuttur; EM-SDK Pro veya proje bazlı geliştirme (NRE) kapsamında değerlendirilebilir.

Fiyatı EM-G0L-433'ten düşük mü?

Tek çip olduğu için daha düşük maliyet beklenir; fiyat teklif usulüyle verilir.

Bilgi al

Uygulama alanları

Makine üreticileri (kablosuz kumanda/alıcı)
Tarım ve sulama ekipmanı
Su idaresi entegratörleri
Bina ve tesis otomasyonu
Sayaç okuma
Yangın/güvenlik paneli üreticileri
Gateway ve telemetri düğümleri
Akademik ve prototip kullanım

Elmes ürünlerinde. Modül ailesi, Elmes ürünlerinin çekirdeği olarak tasarlandı:

Alan	Elmes ürünü	Modül
Su/kuyu-depo, pompa, vana kontrolü	Kuyu Depo Kontrol, Sulama Kontrol, Dijital I/O Linki	EM-G0L-433 + EC-DIO8
Analog/dijital veri aktarımı, telemetri düğümü	Analog & Dijital Data Aktarıcı, Sayaç Okuma Düğümü	EM-G0L-433 + EC-AIO / EC-PLS
Yangın ve güvenlik uç cihazları	Firesens Yangın Alarm, Nöbet Kontrol	EM-G0L-433; pilli butonda EM-G0L-433-LP
Çağrı ve kumanda (garson, taksi, pager)	Garson Çağırma, Taksi Çağırma, WR-001, Çağrı Butonu	EM-G0L-433-LP
Vinç ve makine kontrol (ayrık mimari)	Vinç Kontrol, Makine Kontrol	EM-NL-433 + mevcut MCU
RS485/Modbus kablosuz köprü	RS485 Modem	EM-G0L-433 + EC-485
Gateway / RTU, bulut bağlantısı	Gateway / RTU, Telemetri & Süreç Zekâsı	EM-G0LW-433, EM-G0C
OEM cihaz kontrolü, kablolu kartlar	OEM Cihaz Kontrol Platformu, Isıl Proses Kontrolörü	EM-G0N, EM-G0W
Sensör düğümleri	Akıllı Sensörler	EM-G0L-433-LP, EM-W5L-433

Dış OEM alanları. Makine üreticileri (kablosuz kumanda/alıcı), tarım ve sulama ekipmanı, su idareleri entegratörleri, bina/tesis otomasyonu, sayaç okuma, yangın/güvenlik panel üreticileri, akademik ve prototip kullanım.

Sahada. Ailenin ilk üyesi MOD-M0, Elmes'in kuyu-depo ve Firesens yangın alarm ürünlerinde sahada çalışıyor.

Uyumluluk & belgeler

İlk aşamada modüller “OEM entegratör sorumluluğunda” notuyla sunulur: modülü kendi ürününe entegre eden üretici, nihai ürünün uygunluk değerlendirmesinden sorumludur. Modül düzeyindeki belgeler aşağıdaki sırayla aşama aşama alınır; bugün için alınmış bir modül belgesi yoktur.

Nihai ürün CE/RED uygunluğu
İlk aşamada OEM entegratör sorumluluğunda
Kapsam dışı
Modül düzeyinde ön-uyumluluk ölçümleri (çıkış gücü, harmonikler, bant genişliği, spurious)
Elmes ekipmanıyla; iç test raporu ve teknik dokümanda “ölçüldü” işareti
Hedef
CE – RED 2014/53/EU: EN 300 220-2 (radyo), EN 301 489-1/-3 (EMC)
Akredite laboratuvarda; önce EM-G0L-433, ardından EM-NL-433. Radyo-only modül belgelenirse radyo kısmı türev ürünlere taşınabilir.
Hedef
Elektriksel güvenlik: EN 62368-1 veya EN 61010-1
Ürün bağlamına göre
Hedef
RoHS / REACH beyanı
Tedarikçi belgeleriyle
Hedef
CE uygunluk beyanı (DoC) şablonu
SDK paketine eklenir
Hedef
868 MHz varyantları için ayrı EN 300 220 ölçümü
Hedef

Sıkça sorulan sorular

Aynı sahada kaç sistem çakışmadan çalışır?

Sistemler kanal, adres ve yayılma faktörü kombinasyonuyla ayrılır; LoRa'da farklı SF'ler birbirini görmez. Kanal × ağ kimliği ile en az 8 bağımsız ağ hedefleniyor; kesin sayı ölçümle belirlenecek.

Hazır Uzak Doğu modülüyle farkı ne?

Açık SDK, sabit pinout, Türkçe destek ve Elmes ürünlerinde kanıtlanmış radyo yolu. Hazır ithal modüllerde firmware çoğunlukla kapalıdır; pinout ve tedarik sürümden sürüme değişebilir.

Kendi MCU'mla yalnız radyoyu kullanabilir miyim?

Evet: EM-NL-433, SPI arayüzlü radyo-only modüldür.

868 MHz var mı?

Evet, SX1262'li bant varyantları (EM-G0L-868 / -915, EM-NL-868); ETSI duty-cycle kuralları SDK'da uygulanır.

CE/RED belgesi var mı?

İlk aşamada modüller OEM entegratör sorumluluğunda sunulur; modül düzeyi RED belgesi aşamalı alınıyor. Sıra, sayfadaki uyumluluk bölümünde.

Pilli cihazda ömür ne kadar?

Gönderim aralığına ve yayılma faktörüne bağlıdır. SDK'ya bir ömür hesap aracı eklenmesi hedefleniyor; değerler ölçümle birlikte yayımlanacak.

Firmware kaynak kodu veriliyor mu?

Evet. Açık SDK (Apache-2.0, hedef) HAL, radyo sürücüsü, bootloader, protokol çekirdeği ve örnekleri içerir. Elmes'in kendi ürün uygulama katmanı, ağ profilleri (repeater/mesh), filo/OTA sunucu araçları ve üretim scriptleri ayrıdır (Pro). Ayrıntılar fikstür ve SDK paketi sayfasında.

Eski MOD-M0 ile uyumlu mu?

Yazılım evet; ayak izi hayır: MOD-M0 pin header'lı, yeni seri castellated. Geçiş için bir adaptör taşıyıcı hedefleniyor.

Bu ürün hakkında bilgi alın

Mühendis ekibimiz en geç 24 saat içinde dönüş yapar.

Bilgi al +90 (312) 395 85 86

Elmes EM Modül Serisi

Genel bakış

Özellikler

Aile üyeleri

Teknik özellikler

Üye modül ayrıntıları

MOD-M0 — STM32 + SX1268 Modülü (EM-S0L-433-M0)

STM32 + ESP32 Modülü (EM-G0W)

MCU-only Çekirdek Modülü (STM32G0)

Hücresel Modül (4G Cat-1 / NB-IoT)

STM32WLE5 Tümleşik LoRa Modülü (MCU + radyo tek çip)

Uygulama alanları

Uyumluluk & belgeler

Sıkça sorulan sorular

Bu ürün hakkında bilgi alın

İlgili ürünler

STM32 + SX1268 LoRa Modülü (EM-G0L-433)

STM32 + SX1268 + ESP32 Modülü (EM-G0LW-433)

Radyo-only LoRa Modülü (EM-NL-433)
