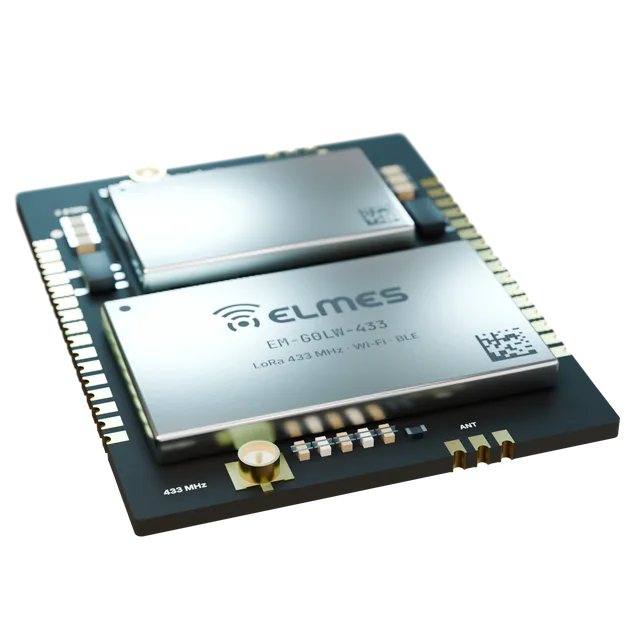

STM32 + SX1268 + ESP32 Modülü (EM-G0LW-433)
Saha tarafı LoRa, merkez tarafı Wi-Fi — tek modülde gateway çekirdeği.
Genel bakış
Sorun. Her Elmes RF sisteminin bir “merkez ucu” var: yangın gateway'i, sulama merkezi, taksi alıcısı, kuyu-depo alıcısı. Bugüne kadar bunlar ayrı kartlarla, farklı MCU'larla ve farklı bağlantı yollarıyla (USB-CDC, Raspberry Pi, GSM–CAN) yapıldı. Her yeni ürün için LoRa radyo, bağlantı ve güç tekrar tasarlandı; Wi-Fi ile LoRa'nın aynı kartta eş-yerleşimi her seferinde yeniden sorun oldu.
Çözüm. EM-G0LW-433 bu merkez ucunu tek modülde standartlaştırır. STM32G0 LoRa ağını yönetir (adresleme, ACK, zamanlama, yerel I/O ve RTU mantığı); ESP32 yalnız Wi-Fi/BLE “modemi”dir ve EM-G0W ile aynı köprü protokolünü kullanır: MQTT/HTTP ile Telemetri & Süreç Zekâsı platformuna veri, yerel web arayüzüyle bakım, BLE ile telefon erişimi. USB (G0B1) ile PC tarafında gateway kullanımı korunur. Ethernet ve 4G modem taşıyıcı kartta eklenir (EC-GW taşıyıcı, EM-G0C hücresel modül).
RF eş-yerleşim modülde bir kez çözülür: ayrı antenler, 433 MHz PA çıkışında harmonik filtresi, ayrı besleme alanları ve SDK'da zamanlama (hedef: LoRa alış penceresinde Wi-Fi gönderimini erteleme). Modülün ana kullanıcısı Kablosuz Gateway / RTU ürünüdür.
Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.
Özellikler
- Çift radyo, tek SDK: LoRa ağ yöneticisi rolü (NetID, adres tablosu, ACK, repeater profili — Pro katmanı) ile ESP köprü protokolü aynı uygulamada.
- Gateway modları: USB-CDC köprü (PC uygulaması), MQTT/HTTP, Modbus RTU/TCP (EC-485 ya da Ethernet taşıyıcı üzerinden), yerel RTU mantığı.
- OTA dağıtıcı: gateway, düğümlere LoRa üzerinden OTA yayınlar; kendi imajını Wi-Fi/USB'den alır.
- RF eş-yerleşim çözümleri: ayrı antenler, alçak geçiren filtre (LPF), ayrı LDO, SDK'da zamanlama.
- CAN-FD (G0B1): taşıyıcıda transceiver ile; GSM–CAN gateway uygulamalarının devamı.
- Pin uyumlu 868/915 MHz sürümü: SX1262'li EM-G0LW-868 / -915, aynı PCB.
- Seride ortak: bootloader, kimlik programlama ve telemetri; ayrıntılar EM Modül Serisi sayfasında.
- HedefEdge-AI: gateway üzerinde yerel analiz; STM32H7 sınıfı bir MCU gerektirebilir.
- HedefYerel bakım arayüzü: Wi-Fi AP/BLE ile düğüm listesi, RSSI/SNR haritası, kanal planı, OTA dağıtımı.
- HedefDüşük maliyet sürümü: LLCC68'li EM-G0KW-433, talep olursa.
Varyantlar
| Model kodu | MCU | LoRa | ESP modülü | USB | Not | Bilgi al |
|---|---|---|---|---|---|---|
| EM-G0LW-433 | STM32G0B1CBT6 (USB gereken gateway); G071 yalnız USB'siz prototipte | SX1268 | EM-G0W ile aynı ESP32 MINI modülü | G0B1 | Ana üye | Bilgi al: EM-G0LW-433 |
| EM-G0LW-868 / -915 | G0B1 | SX1262 | Aynı | G0B1 | 868 / 915 MHz bant varyantı | Bilgi al: EM-G0LW-868 / -915 |
| EM-G0KW-433Hedef | G0B1 / G071 | LLCC68 | Aynı | — | Düşük maliyet merkez; talep olursa | Bilgi al: EM-G0KW-433 |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Frekans bandı | 410–525 MHz (SX1268); Elmes kanal planı 433,05–434,79 MHz |
|---|---|
| Kanal sayısı | 8 (EM-G0L-433 ile aynı): 200 kHz aralık, 125 kHz bant genişliği |
| Çıkış gücü | +22 dBm (SX1268 PA), −9…+22 dBm ayarlanabilir |
| Alıcı hassasiyeti | −129 dBm @ SF11/BW125 (çip verisi) |
| Wi-Fi gönderimi sırasında hassasiyet kaybı | ≤ 1 dBHedef |
| Modülasyon / veri hızı | LoRa SF5–SF12, (G)FSK; LoRa 0,018–62,5 kbps |
| Frekans bandı | 2400–2483,5 MHz; 802.11 b/g/n, BLE 5 |
|---|---|
| Çıkış gücü / hassasiyet | ≈ +20 dBm sınıfı / ≈ −97 dBm @ 11b (Espressif çip verisi) |
| Anten bağlantısı | u.FL + anten pini (2,4 GHz), 50 Ω; LoRa anteninden ayrı |

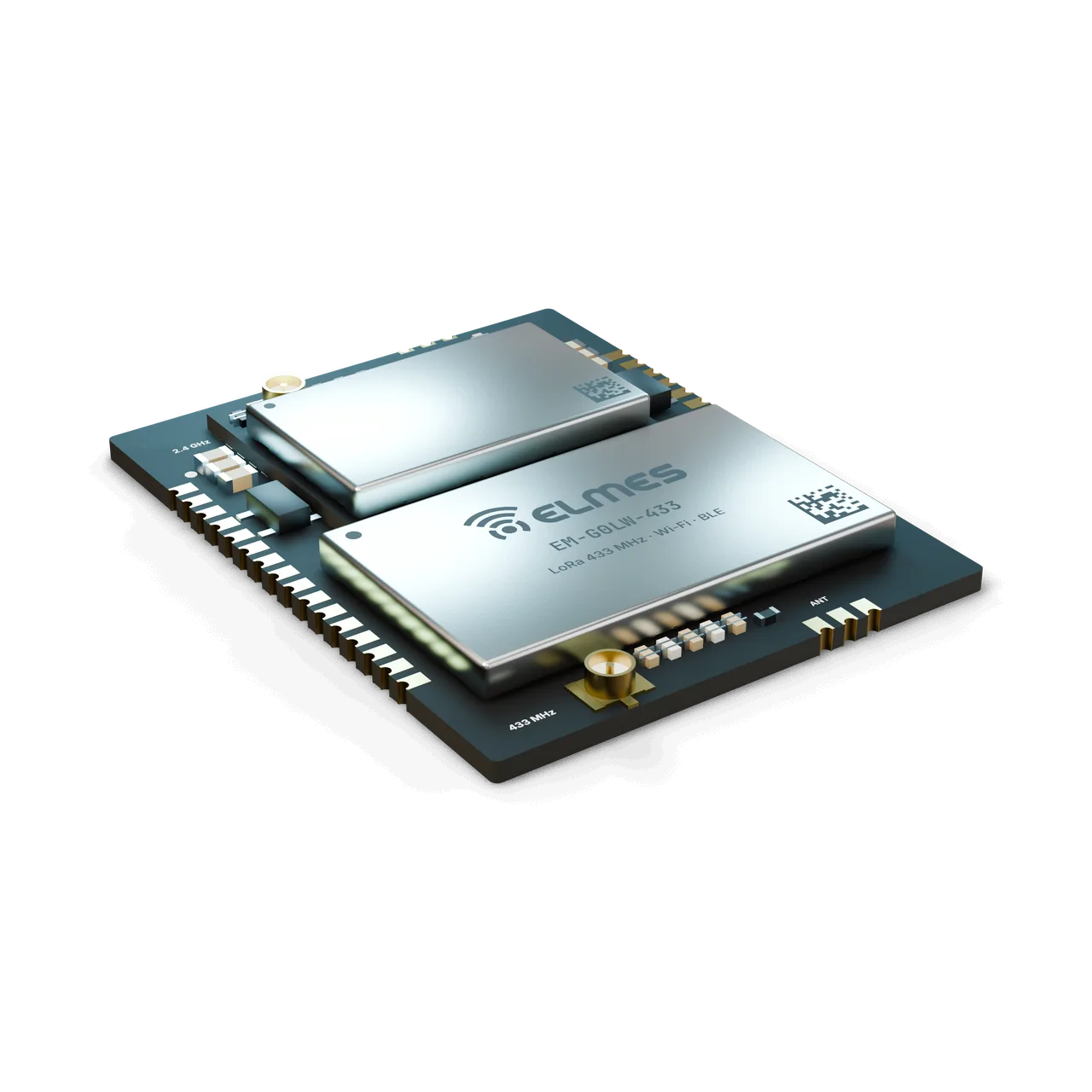

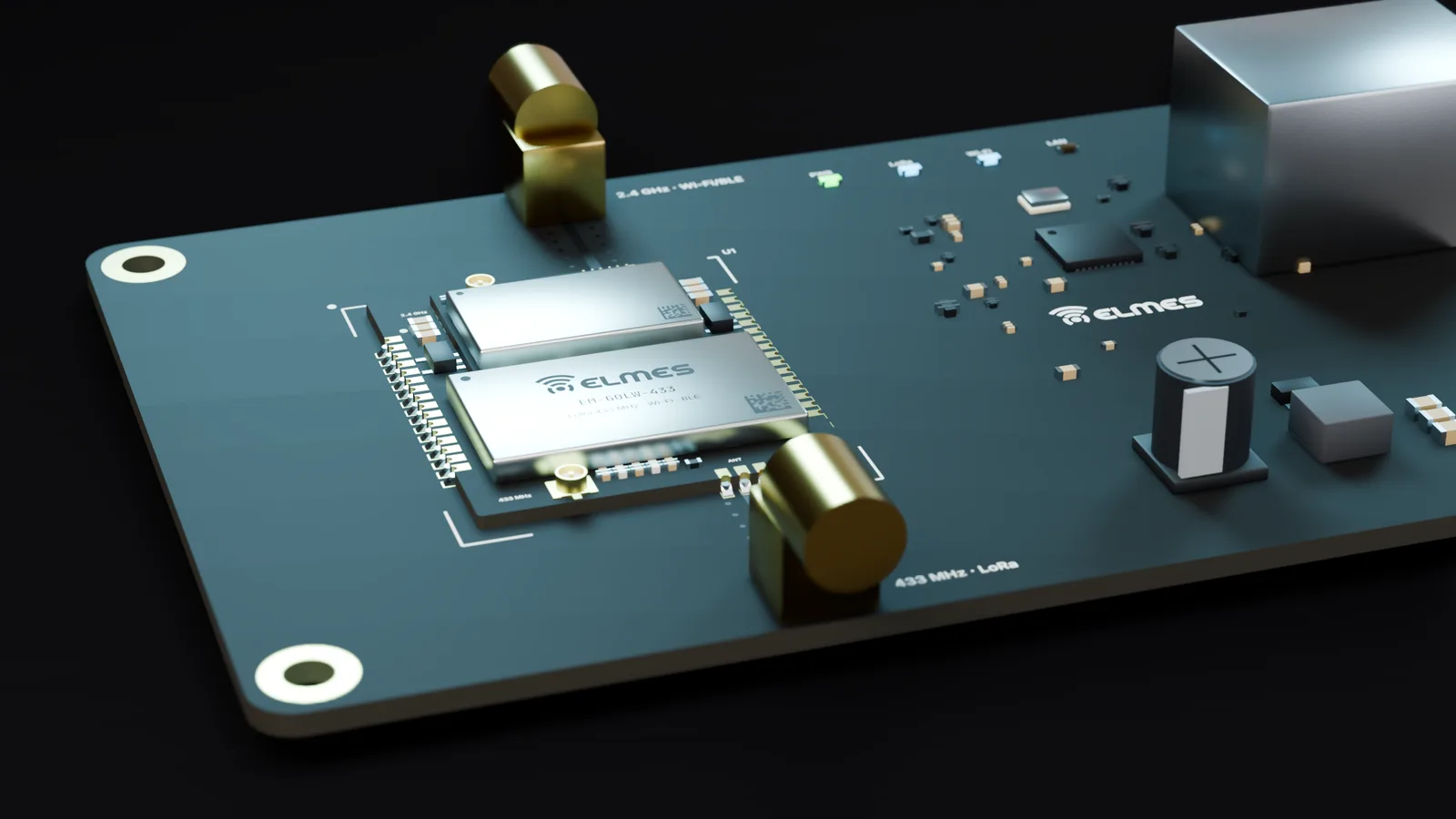

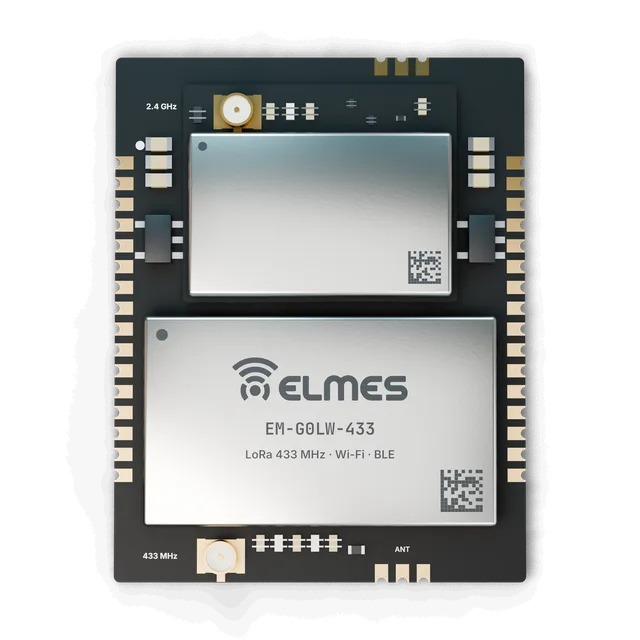

| Anten yerleşimi | Antenler karşıt kenarlarda; 433 MHz PA çıkışında LPF |
|---|---|
| Anten mesafesi / izolasyon | ≥ 15 mm / ≥ 30 dB @ 2,4 GHzHedef |
| LoRa açık alan / bina içi | ≥ 2000 m (SF9, 2 dBi dipol, 2 m yükseklik) / ≥ 300 m — EM-G0L-433 ile aynıHedef |
|---|---|
| Wi-Fi bina içi (AP'ye) | ≥ 30 mHedef |
| Şifreleme | LoRa: AES-128-CCM; MQTT: TLS 1.2Hedef |
|---|---|
| Adresleme / Wi-Fi güvenliği | LoRa: NetID + 16 bit adres + UID; Wi-Fi: WPA2/WPA3 |
| Aynı sahada sistem sayısı | ≥ 8 bağımsız LoRa ağı (kanal × NetID)Hedef |
| Yönetilen düğüm sayısı | Adres alanı 65 536; ≥ 256 düğüm @ dakikada 1 raporHedef |
| Komut gecikmesi | LoRa uçtan uca < 100 ms (SF7); LoRa → MQTT < 200 ms (yerel ağ)Hedef |
|---|---|
| Haberleşme kaybında güvenli durum | Düğüm zaman aşımı 1–60 s (SDK) |
| Wi-Fi kaybında | Yerel çalışma sürer, veriler tamponlanırHedef |
| Besleme | 3,0–3,6 V (modül); EC-GW taşıyıcıda 9–36 VDC; MCU/LoRa ve ESP için ayrı LDO |
|---|---|
| Tüketim | LoRa TX ~118 mA @ 22 dBm; Wi-Fi TX tepe ≈ 350 mA (yaklaşık); uyku modu öngörülmüyor |
| MCU | STM32G0B1 (USB-FS, CAN-FD); 128 KB (CBT6) ya da 512 KB (CET6) flash; G071 yalnız USB'siz prototipte |
|---|---|
| İç bağlantılar | SPI1 ↔ SX1268 (DIO1/DIO2/BUSY/RST); UART ↔ ESP (RTS/CTS, ESP_EN, ESP_IO0, HOST_INT) |
| Dışa verilen pinler (en az) | Seri ortak dizilim: SWD, 2× UART, 1× SPI, 1× I2C, 8× GPIO, 2× ADC, USB, NRST, BOOT0 |
|---|---|
| CAN-FD | TX/RX (G0B1), GPIO ile paylaşımlıHedef |
| Pad sayısı / adım | 2× 16 castellated, 1,27 mm (seri ortak) |
|---|---|
| Boyut | ≤ 20 × 25 mm (seri ortak); sığmazsa 25 × 32 mm, pad dizilimi korunurHedef |
| Montaj | Castellated SMD; iki anten tarafında keep-out alanı |
| Çalışma / depolama sıcaklığı | −40…+85 °C / −40…+105 °CHedef |
| Nem | %5–95, yoğuşmasız |
| Garanti | 2 yılHedef |
|---|---|
| Yedek parça desteği | 5 yıl |
| Üretim | Ankara |
Uygulama alanları
- LoRa gateway / RTU
- Yangın alarm gateway'i
- Sulama merkezi
- Kuyu-depo alıcısı
- Taksi çağırma alıcısı
- LoRa → MQTT köprüsü
- IIoT retrofit
- Telemetri veri toplama
Elmes ürünlerinde. Kablosuz Gateway / RTU ürününün tüm katmanlarında ana çekirdek; Firesens USB gateway'inin yenilemesi (harita HMI ve PC uygulamasına köprü); Kablosuz Sulama Kontrol merkezi, Kablosuz Kuyu Depo Kontrol alıcısı (merkez tarafı) ve Kablosuz Taksi Çağırma alıcı/ekran ucu; IIoT Retrofit Kiti bileşeni ve Telemetri & Süreç Zekâsı veri kaynağı.
Dış OEM. LoRa saha ağı ile Wi-Fi/MQTT merkez isteyen entegratörler. Modül Kablosuz Gateway / RTU ürünü olarak satıldığında ürün düzeyindeki uygunluk beyanı o üründe verilir.
Uyumluluk & belgeler
İlk aşamada “OEM entegratör sorumluluğunda” notuyla sunulur; bugün için alınmış bir modül belgesi yoktur. Modül iki bantta (433 MHz ve 2,4 GHz) ölçüm gerektirir. Kablosuz Gateway / RTU ürünü olarak satıldığında ürün düzeyindeki uygunluk beyanı o üründe verilir.
- Kapsam dışıNihai ürün CE/RED uygunluğuİlk aşamada OEM entegratör sorumluluğunda
- HedefEN 300 220-2 (433 MHz radyo)EM-G0L-433 / EM-NL-433 ölçümlerinden türetilmesi akredite laboratuvar görüşüne bağlı
- HedefEN 300 328 (2,4 GHz radyo)Modüler onaylı ESP32 modülüyle
- HedefEN 301 489-1/-3/-17 (EMC, modül bütünü)
- HedefEN 62368-1 (ürün bağlamında, EC-GW taşıyıcıyla)
- HedefESP32 modülü üretici belgeleri (modüler onay)Üretici beyanı; tedarik sırasında derlenip doğrulanacak
- HedefEM-G0LW-868 / -915: ayrı EN 300 220 ölçümü
- HedefRoHS / REACH beyanı
Sıkça sorulan sorular
EM-G0L + EM-G0W iki modül yerine neden tek modül?
Tek taşıyıcı yuvası, tek SDK uygulaması ve modülde çözülmüş RF eş-yerleşimi; maliyet ve kart alanı düşer.
Wi-Fi olmadan gateway olur mu?
Evet: USB (G0B1) ya da EC-485/Ethernet taşıyıcı üzerinden; Wi-Fi/BLE kapatılabilir. Yalnız USB gateway için EM-G0L-433 de yeterli olabilir.
Aynı anda kaç düğüm yönetir?
Adres alanı 65 536'dır; pratik sayı kanal, SF ve rapor sıklığına bağlıdır. Dakikada 1 raporla en az 256 düğüm hedefleniyor; hesap aracının SDK'ya eklenmesi planlanıyor.
Wi-Fi ve LoRa birbirini bozar mı?
Bu bir tasarım konusu: ayrı antenler, filtre ve zamanlama ile LoRa hassasiyetinde en fazla 1 dB kayıp hedefleniyor. Ölçüm sonucu teknik tabloya eklenecek.
4G veya Ethernet var mı?
Modülde yok; EC-GW taşıyıcıda Ethernet seçeneği ve hücresel modül (EM-G0C) yuvası bulunur.
Raspberry Pi gateway'im var, geçiş nasıl olur?
Aynı MQTT/CSV veri biçimi hedefleniyor (Kablosuz Gateway / RTU); PC uygulaması USB-CDC ile çalışmaya devam eder.
868 MHz gateway var mı?
EM-G0LW-868 sürümü (SX1262) var; bu durumda düğümlerin de 868 MHz olması gerekir.
CE/RED belgesi var mı?
İlk aşamada OEM entegratör sorumluluğunda sunulur; iki bant için belgeleme aşamalı yapılıyor.
