IIoT Retrofit Kiti

Yakında

Eski makineyi sökmeden veriye bağlayın: kablosuz düğüm, gateway, pano.

Bilgi al Teknik özellikler

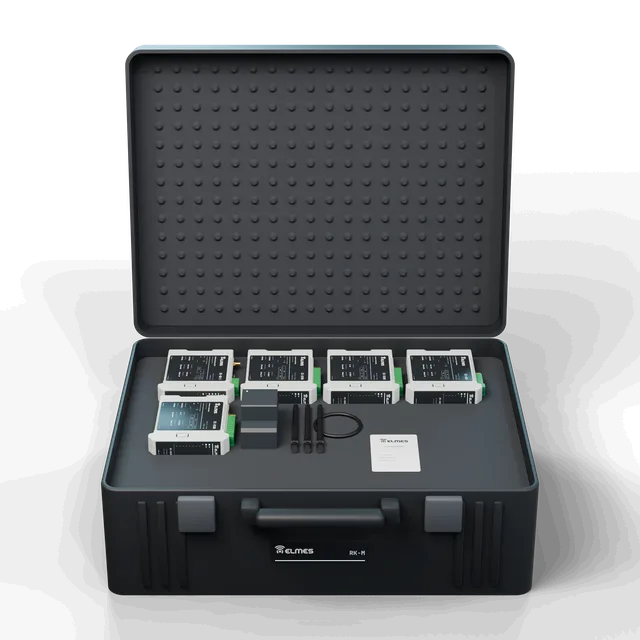

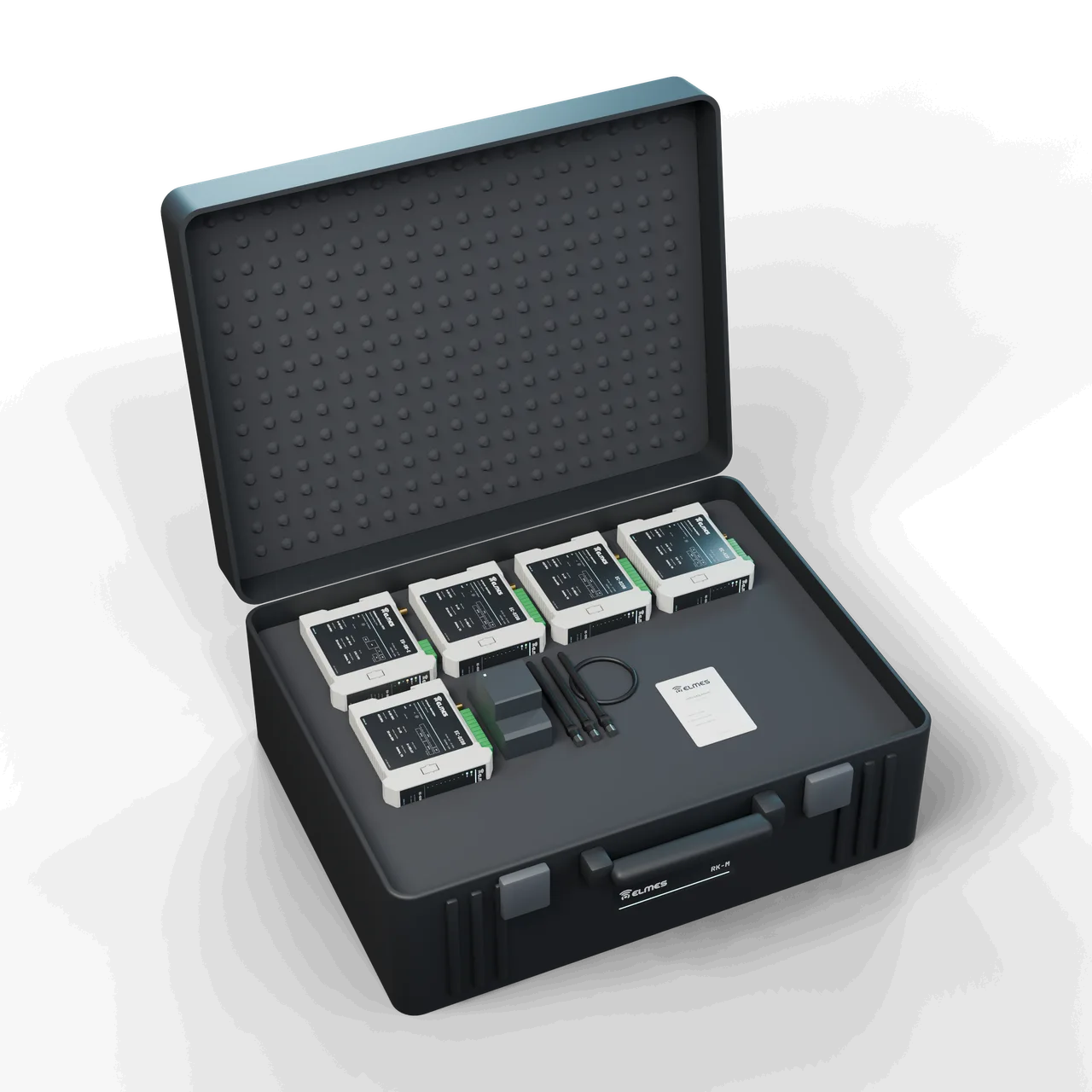

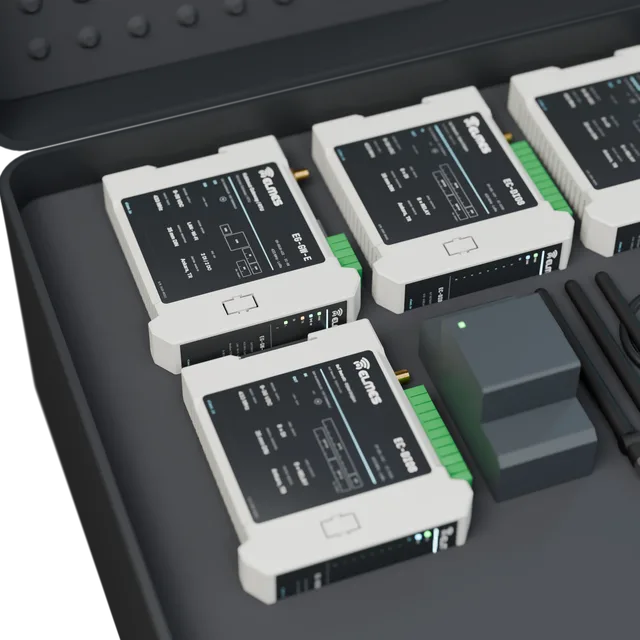

Açık RK-M kit çantası: köpük yuvalarda gateway, dört RT-152 düğüm, antenler ve güç kaynağı

Genel bakış

Sorun. Çimento, şeker, gıda ve metal tesislerinde 15–30 yaşındaki makineler (değirmen, pres, fırın, kompresör, pompa grubu) üretimin omurgasıdır ama görünmezdir: çalışma/duruş, sayaç, sıcaklık, basınç, akım bilgisi ya yoktur ya operatör defterindedir. Modern makine bağlama çözümleri PLC değişimi, kablo altyapısı ve BT projesi ister; eski makinede PLC yoktur veya kapalıdır, kablo çekmek üretim duruşu ve kazı demektir.

Çözüm. Kit, makinenin mevcut sinyallerini (çalışıyor/duruyor kontağı, arıza kontağı, 4–20 mA/0–10 V sensör, sayaç darbesi, akım trafosu) pano içine takılan kablosuz düğümlerle toplar; düğümler 433 MHz LoRa ile tesis içinden gateway'e ulaşır (bina içi ≥ 300 m hedefleniyor, repeater ile uzatılır). Kablosuz Gateway / RTU veriyi Modbus TCP ile mevcut SCADA'ya ve/veya MQTT ile Telemetri & Süreç Zekâsı panosuna aktarır: çalışma saati, OEE girdileri (duruş süresi/sayısı, üretim sayacı), trend ve eşik alarmları (SMS/e-posta bildirimi planlanıyor). Kurulum düğüm başına saatlerle ölçülür; makine durdurulmaz.

PLC değişimi / yeni otomasyonKablolu I/O + endüstriyel EthernetPilli LoRaWAN sensörlerElmes Retrofit Kiti
Üretim duruşuGünlerSaatler–günler (kablo)YokYok / dakikalar
Kablo / kazıVarVarYokYok
Mevcut sinyali kullanma (kontak, 4–20 mA)EvetEvetSınırlı (sensör değişir)Evet
Çıkış (röle) imkânıEvetEvetHayırEvet (Dijital I/O Linki röle ucu)
BeslemeŞebekeŞebekePil (değişim)Pano 24 VDC (pilsiz)
Maliyet (göreli)YüksekOrta–yüksekDüşük–ortaDüşük–orta

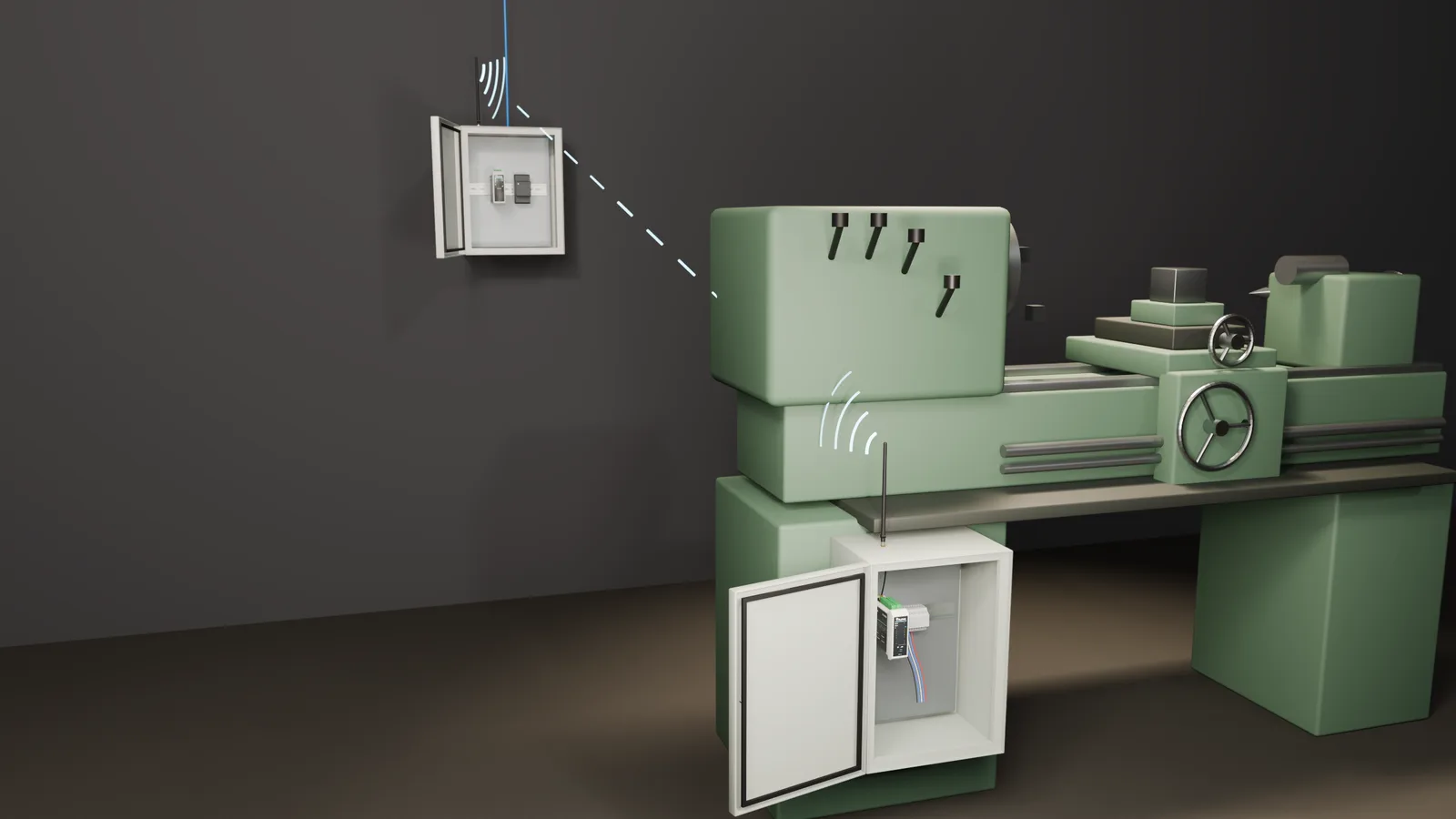

Eski torna tezgâhının elektrik kutusuna takılmış kablosuz düğüm ve duvardaki gateway
Kullanım ortamı

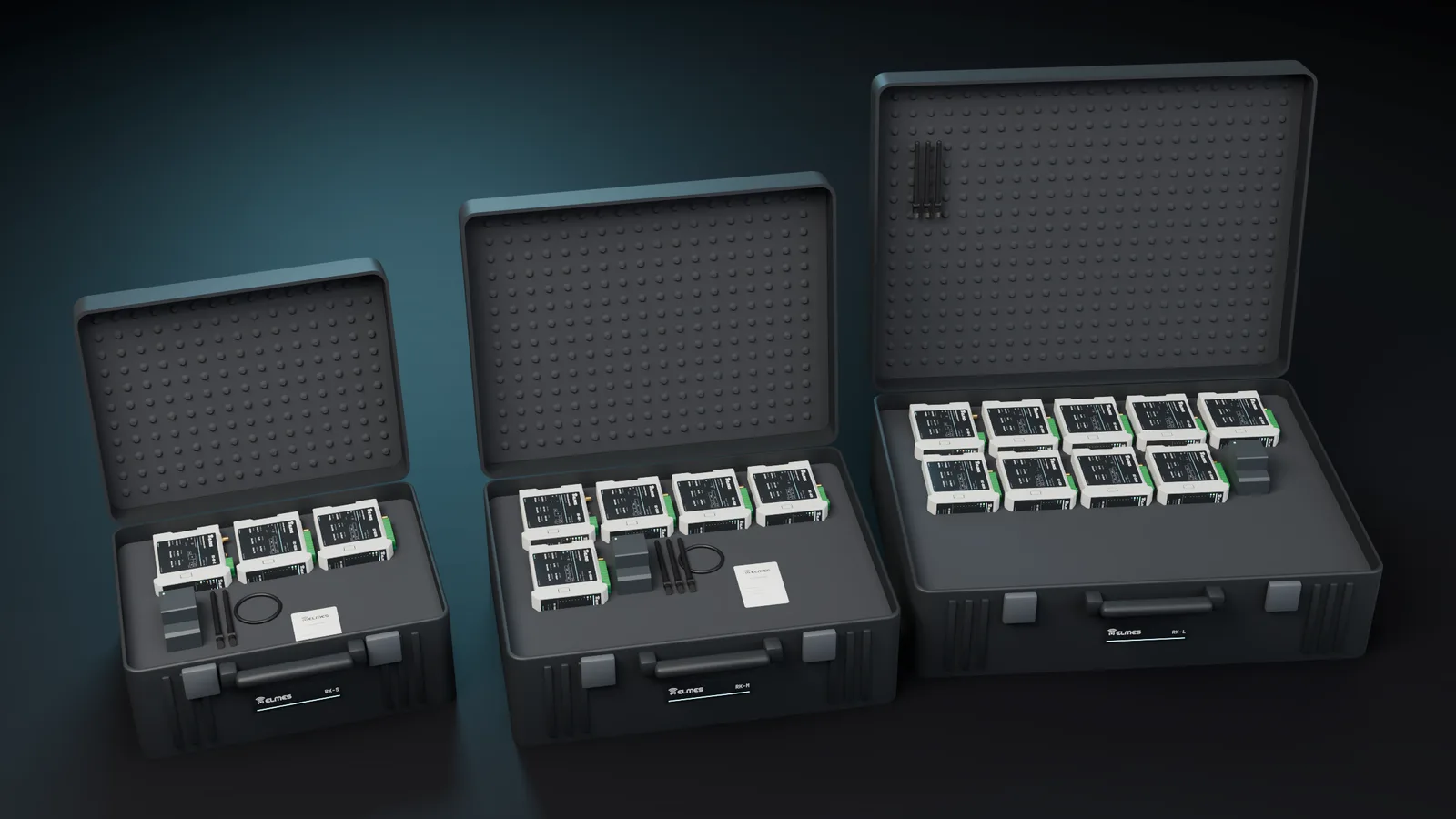

RK-S, RK-M ve RK-L kit çantaları açık, içlerinde artan sayıda düğüm
Ürün ailesi

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

  • Nokta sayısına göre kit: S/M/L; nokta listesiyle teklif, karışık düğüm tipleri.
  • Paralel bağlantı prensibi: mevcut kontak ve sensör hattından paralel alım, makine devresine müdahale yok; izolasyonlu girişler.
  • OEE girdileri hazır: çalışıyor/duruyor + sayaç + arıza kontağı ile duruş analizi (Telemetri & Süreç Zekâsı).
  • Çıkış seçeneği: aynı düğümün röleleriyle uzaktan start/stop veya ikaz (makine güvenlik devresi dışında).
  • SCADA'sı olana Modbus, olmayana pano: aynı gateway.
  • Pilsiz: pano beslemesi; pil değişim turu yok.
  • HedefRepeater: uzak pano veya bina için tek atlama.
  • HedefMotor yükü izleme: akım trafosuyla.
  • HedefKestirimci bakım: titreşim düğümü (VibroBal ve Akıllı Hareket & Çevre Sensörleri verisi) ile Telemetri & Süreç Zekâsı kestirimci bakım modülü.
  • Hedef4G bağlantı: ağı olmayan tesisler için.

Kit boyutları

Kit boyutları
KitNokta sayısıDevreye alma (yaklaşık)Bilgi al
RK-SHedef12½ günBilgi al: RK-S
RK-MHedef32 (+4)1 günBilgi al: RK-M
RK-LHedef64 (+8)2 günBilgi al: RK-L

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Radyo
Bant / kanal433 MHz ISM, 8 kanal, LoRa; tüm kit aynı ağ kimliğinde (NetID)Hedef
Radyo modülüDüğümlerde EM-G0L-433, gateway'de EM-G0LW-433; mevcut nesil MODM0 (STM32F070 + SX1268)
Menzil
Bina içi≥ 300 m düğüm → gateway; repeater ile ×2Hedef
Açık alan≥ 2000 mHedef
Performans & güvenli durum
Gateway başına düğüm≥ 100Hedef
Veri güncellemeSorgulama aralığı 10 s – 10 dk, ayarlanabilir; olaylar (kontak değişimi) anındaHedef
Olay gecikmesi< 2 s kontak değişimi → pano (tek atlama)Hedef
Haberleşme kaybıDüğüm 3 sorgulama aralığı boyunca yanıt vermezse çevrimdışı sayılır; röle çıkışında ayarlanabilir güvenli durum zaman aşımı
Giriş / çıkış
Kit nokta sayısıRK-S 12 / RK-M 32 (+4) / RK-L 64 (+8)Hedef
Dijital (düğüm başına)8× opto DI 12–24 V + 8× röle 5 A
Analog (düğüm başına)4× 4–20 mA / 0–10 V, 16 bit
Darbe (düğüm başına)4× S0/reed, ≤ 10 kHz
Arayüzler
Üst sistem bağlantısıModbus TCP/RTU, MQTT (gateway üzerinden)
Güç
Düğüm beslemesi9–36 VDC pano beslemesi, pilsiz
Gateway beslemesi9–36 VDC veya USB
Dağıtım
Saha gereksinimiPano içinde DIN ray yeri (düğüm 6 modül), 24 VDC, pano dışına anten çıkışı (pigtail)
Kurulum süresi (yaklaşık)Düğüm 1–2 saat (pano içi, mevcut klemensten), gateway 1–2 saat; devreye alma RK-S ½ gün, RK-M 1 gün, RK-L 2 gün

Uygulama alanları

  • Çimento (değirmen, konveyör, filtre)
  • Şeker (kampanya dönemi hat izleme)
  • Gıda paketleme hattı OEE
  • Metal / döküm (fırın, pres)
  • Su ve atık su pompa grupları
  • Kompresör odaları
  • Eski CNC ve tezgâh parkı
  • Enerji sayaçları (darbe)

Kurulum akışı. Keşifte nokta listesi çıkarılır ve tesis içinde menzil ön testi yapılır; kit bu listeye göre S/M/L olarak tekliflendirilir. Düğümler pano içinde DIN raya takılır, sinyaller mevcut klemenslerden paralel alınır, anten pano dışına pigtail ile çıkarılır. Kurulum kılavuz ve uzaktan destekle kullanıcı tarafından yapılabilir; anahtar teslim kurulum ve devreye alma da seçenek olarak sunulur.

Bileşenler. Kit, Elmes kablosuz ürün ailesinden oluşur: Kablosuz Dijital I/O Linki, Kablosuz Analog & Dijital Data Aktarıcı, I/O Taşıyıcı Kartlar (EC), Kablosuz Sayaç Okuma Düğümü ve Kablosuz Gateway / RTU. Bileşenlerin saha uygulamaları kendi sayfalarında anlatılır.

Uyumluluk & belgeler

Kit, Elmes kablosuz bileşenlerinden oluşur; her bileşenin uyumluluk durumu kendi ürün sayfasında yer alır.

  • Kit CE uygunluk beyanı (bileşen beyanlarına atıfla)
    Hedef
  • Kit datasheet ve seçim kılavuzu
    Hedef
  • Keşif için nokta tablosu şablonu
    Hedef
  • Kit kurulum kılavuzu
    Hedef
  • Telemetri panosu abonelik / SLA sözleşmesi
    Hedef

Sıkça sorulan sorular

Makineyi durdurmam gerekir mi?

Genelde hayır; düğüm pano içine takılır, sinyaller mevcut klemenslerden paralel alınır. 4–20 mA hattına seri girişte kısa bir kesinti olabilir.

PLC'si olmayan makineye takılır mı?

Evet; kontaktör yardımcı kontağı, termik ve sensör sinyalleri yeterlidir.

Mevcut SCADA'ma bağlanır mı?

Evet; gateway Modbus TCP/RTU sunar. SCADA yoksa Telemetri & Süreç Zekâsı panosu kullanılır.

Kaç makine veya nokta bağlanabilir?

Kitler S/M/L boyutundadır (yaklaşık 12/32/64 nokta); gateway başına en az 100 düğüm hedefleniyor.

Tesis içinde menzil yeter mi?

Bina içi ≥ 300 m hedefleniyor; uzak panolar için repeater kullanılır. Keşifte ön test yapılır.

Pil değişimi var mı?

Hayır, düğümler pano beslemesinden çalışır.

Kurulumu kendimiz yapabilir miyiz?

Evet; kılavuz ve uzaktan destekle. Anahtar teslim kurulum ve devreye alma da seçenek olarak sunulur.

Abonelik zorunlu mu?

Hayır; Modbus ile kendi SCADA'nızı kullanabilirsiniz. Telemetri panosu abonelikle sunulur.
