Modüller, Kartlar & Gateway · Donanım

Kablosuz Gateway / RTU

Yakında

Sahadaki her LoRa düğümünü tek kutuyla SCADA'ya, buluta ve PLC'ye bağlayın.

Bilgi al Teknik özellikler

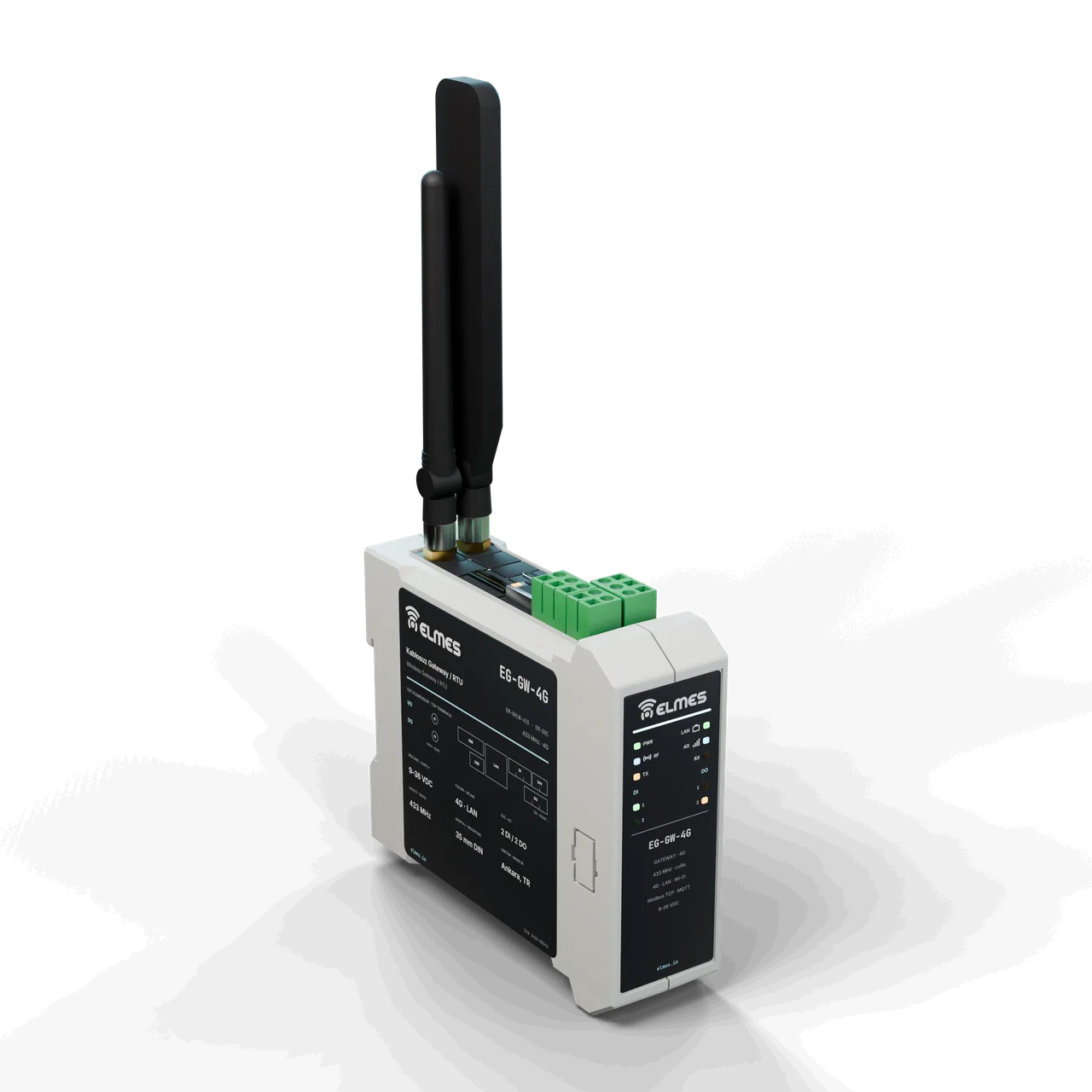

EG-GW-4G gateway: DIN ray kasası, üstte klemensler, RJ45, USB-C, SIM, 433 MHz ve 4G antenleri

Genel bakış

Sorun. Kablosuz düğümler sahaya kurulduktan sonra veriyi merkeze taşıyan uç her projede yeniden yapılır: bir PC'ye USB çevirici, bir Raspberry Pi script'i, bir GSM modem ve elle yazılmış protokoller. Bu uç sahada en kırılgan parçadır: güç kesintisinde yeniden başlamaz, bağlantı düşünce veri kaybolur, PLC entegrasyonu için ayrı dönüştürücü gerekir, güncelleme yerinde yapılır.

Çözüm. Gateway/RTU, Elmes LoRa ağının merkez ucunu standart ürün yapar. Gateway katmanı LoRa paketlerini USB-CDC, Ethernet ya da 4G üzerinden ikili/JSON protokolle sunucuya, Modbus TCP ile PLC/SCADA'ya iletir; düğüm listesi, sorgulama aralığı ve alarm onayı cihazda yapılandırılır. RTU katmanı yerel G/Ç (taşıyıcı kartlar), zaman damgalı tampon (bağlantı kopunca veri kaybı yok), kural tabanlı yerel mantık (eşik → röle, zamanlayıcı) ve RS485 Modbus master ekler. Edge-AI katmanı (hedef) STM32H7 ile düğüm verisinde anomali tespitini sahada yapar ve yalnız olayları yukarı taşır.

Donanım. Cihaz, EM-G0LW-433 modülünün (STM32 + SX1268 + ESP32) I/O Taşıyıcı Kartlar ailesindeki EC-GW kartına takılmasıyla oluşur. RTU sürümü EC-DIO8 ve EC-AIO kartlarıyla yerel G/Ç ekler; 4G sürümü EM-G0C hücresel modülünü kullanır.

PC + USB çevirici + scriptRaspberry Pi gatewayTicari LoRaWAN gatewayElmes Gateway / RTU
Elmes düğümleriyle uyumEvet (script)EvetHayır (LoRaWAN)Evet, doğrudan
Güç kesintisi / başsız çalışmaZayıfOrta (SD kart riski)İyiİyi (MCU, watchdog)
Modbus TCP / MQTTYazılırYazılırMQTTDahili
Yerel mantık / tamponYokScriptYokRTU katmanı
4GHarici modemHariciOpsiyonModül (EM-G0C)
Fiyat sınıfıDüşük (kırılgan)DüşükOrta–yüksekOrta

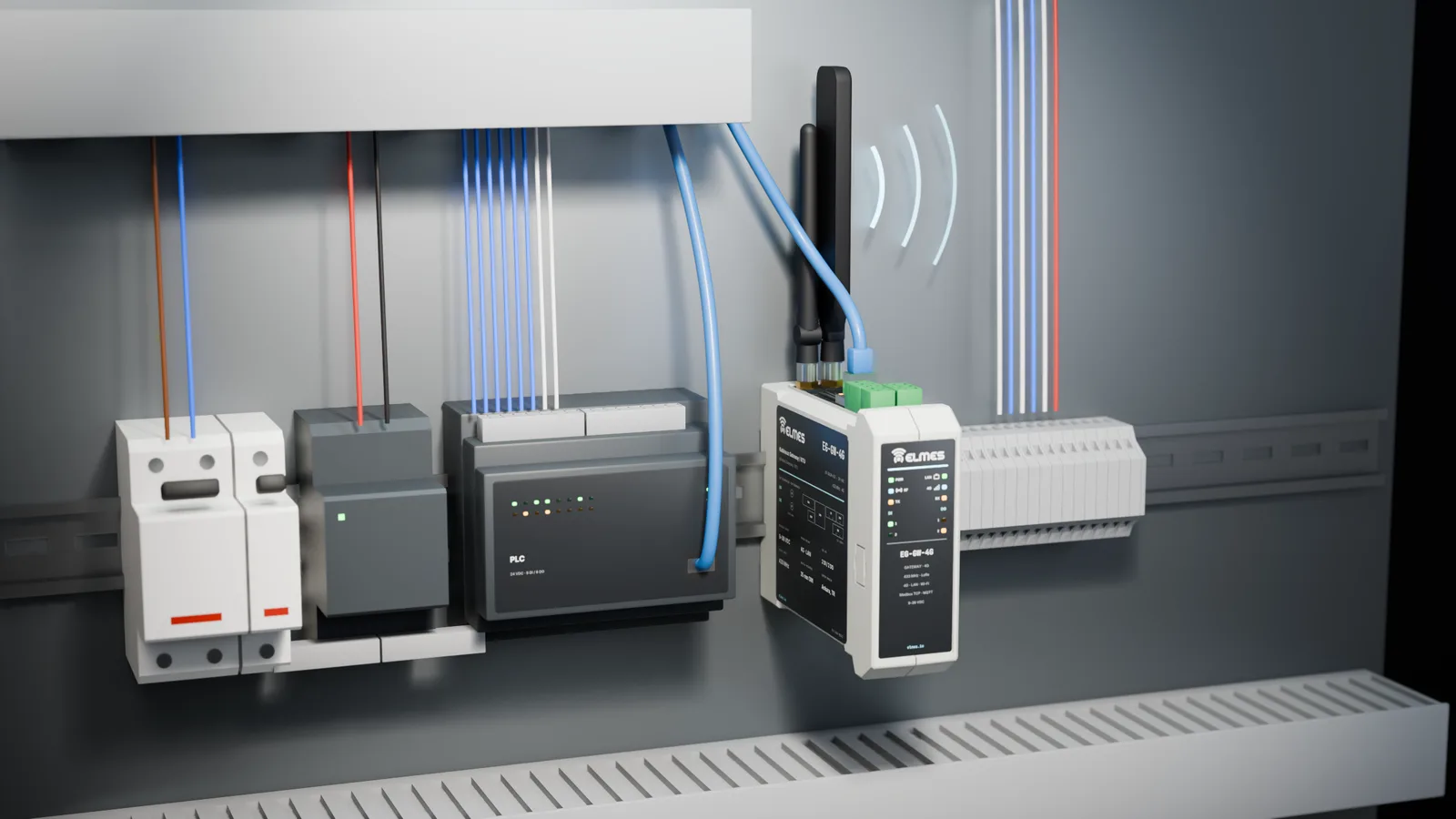

Pano içinde DIN rayda PLC ile 4G gateway; RJ45 kablosu ve 433 MHz anten yayını
Kullanım ortamı

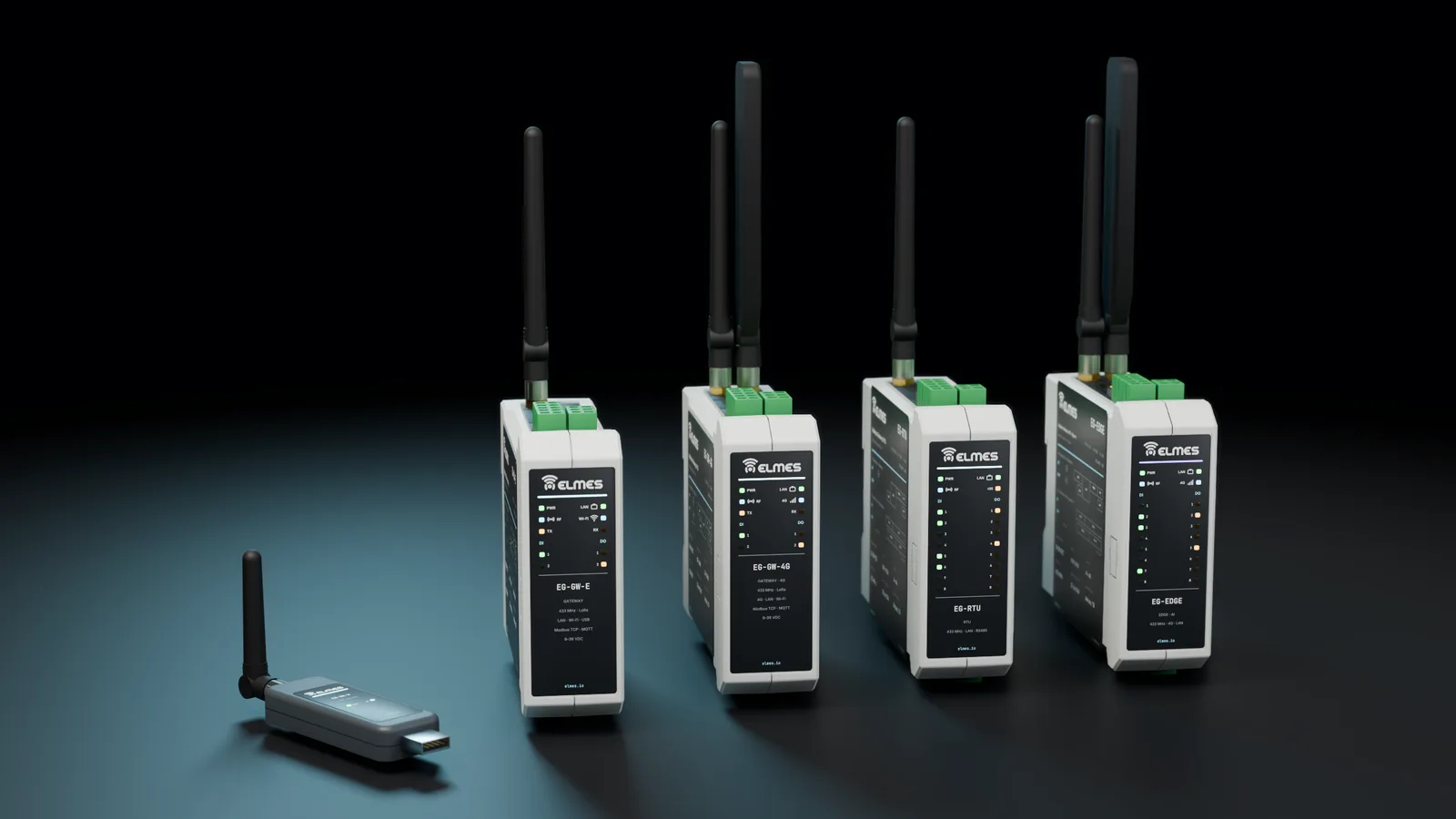

Gateway / RTU varyantları: USB dongle EG-GW-U, EG-GW-E, EG-GW-4G, EG-RTU ve EG-EDGE
Ürün ailesi

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

  • Üç katman tek donanımda: gateway → RTU → Edge-AI, lisans ve yazılım sürümüyle; aynı kasa ve pinout.
  • Elmes düğüm protokolü yerleşik: adresleme, parametre yazma (PARAM_WRITE), toplu komut, alarm onayı (ACK), durum sorgulama.
  • Tampon ve yeniden gönderim (RTU): bağlantı koptuğunda kayıpsız zaman serisi.
  • Çoklu yukarı yol: USB, Wi-Fi, Ethernet ve 4G.
  • Yapılandırma: komut satırı aracı ve JSON dosyasıyla içe/dışa aktarma.
  • Firesens uyumu: Kablosuz Yangın Alarm Sistemi (Firesens) harita tabanlı DWIN HMI ve PC uygulamasıyla birlikte çalışır.
  • HedefYerel kural motoru (RTU): eşik/zamanlayıcı → röle; düğüm olayından yerel çıkış (ör. seviye → pompa).
  • HedefYedekli bağlantı: birden fazla yukarı yolun yedekli kullanımı.
  • HedefWeb arayüzü: ESP32 üzerinde cihaz içi yapılandırma arayüzü.
  • HedefEdge-AI: STM32H7 ile titreşim, sayaç ve seviye verisinde anomali skoru, yalnız olay iletimi; VibroBal verisiyle kestirimci bakım (Telemetri & Süreç Zekâsı).

Varyantlar

Varyantlar
Model koduKatmanModülYukarı bağlantıYerel G/ÇDurumBilgi al
EG-GW-UGatewayEM-G0LW-433USB-CDC (PC / Raspberry Pi)—Önceki nesil sahada (STM32F070 + SX1268, USB)Bilgi al: EG-GW-U
EG-GW-EHedefGatewayEM-G0LW-433Ethernet (EC-GW), Wi-Fi2 DI / 2 DOPlanlananBilgi al: EG-GW-E
EG-GW-4GHedefGatewayEM-G0LW-433 + EM-G0C4G Cat-1 / NB-IoT + Wi-Fi yedek2 DI / 2 DOPlanlananBilgi al: EG-GW-4G
EG-RTUHedefRTUEM-G0LW-433 + EC-DIO8 / EC-AIO taşıyıcı kartlarEthernet / 4G8 DI / 8 DO / 4 AI (taşıyıcıya göre), RS485PlanlananBilgi al: EG-RTU
EG-EDGEHedefEdge-AI RTUEM-S7L-433 (STM32H7, modül serisi)Ethernet / 4GRTU + yerel modelPlanlanan (ileri aşama)Bilgi al: EG-EDGE

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Önceki nesil donanımSTM32F070CB + SX1268 radyo modülü, USB-CDC
USB protokolüUSB-CDC, ikili çerçeve [0x55][cmd][len16][payload][CRC8]
SorgulamaYapılandırılabilir aralık (JSON yapılandırma); alarm onayı anında
Bilgisayar servisiRaspberry Pi servisi, CSV kayıt
Radyo
Frekans bandı433,05–434,79 MHz ISM (SX1268)
868 MHz seçeneğiSX1262 tabanlı 868 MHz sürümHedef
Kanal sayısı8 (200 kHz aralık, 125 kHz BW)
Çıkış gücü+22 dBm maks. (SX1268 datasheet), ayarlanabilir
Alıcı hassasiyeti−129 dBm @ SF11/BW125 (datasheet)
Modülasyon / veri hızıLoRa SF5–SF12, 0,018–62,5 kbps; (G)FSK
Anten konektörüSMA 50 Ω (kart üstü); 433 MHz anten (RF anten serisi)
Menzil
Açık alan≥ 2000 m (SF9, 2 dBi, 2 m)Hedef
Endüstriyel / bina içi≥ 300 mHedef
Haberleşme & güvenlik
Paket güvenliği (önceki nesil)4 bayt adres + CRC16
ŞifrelemeAES-128-CCM; NetID + 16 bit adresHedef
Aynı sahada sistem sayısıKanal × NetID; ≥ 8 bağımsız ağHedef
Performans & güvenli durum
Düğüm sayısı≥ 100 düğüm (sorgulama aralığına bağlı)Hedef
Düğüm çevrimdışı tespitiN × sorgulama aralığı (varsayılan N = 3)Hedef
WatchdogDonanım watchdog'u (IWDG)Hedef
Arayüzler
Ethernet / Wi-FiWi-Fi (ESP32, EM-G0LW-433); Ethernet EC-GW kartıylaHedef
4GEM-G0C modülü (Cat-1 / NB-IoT)Hedef
ProtokollerModbus RTU (RS485) ve Modbus TCP sunucu, MQTT istemci (JSON), USB ikili/JSONHedef
ServisSWD + UART, USB
Güç
Besleme9–36 VDC (EC kartlarıyla ortak) ya da USB 5 V (EG-GW-U)
Tüketim< 3 W (gateway); 4G tepe < 6 WHedef
Giriş / çıkış
Yerel G/ÇEC-GW: 2 DI / 2 DO; RTU: taşıyıcı kart zinciri (8 DI / 8 röle / 4 AI / RS485)Hedef
Mekanik & çevre
KasaDIN ray kasa, 6 modül genişlik; IP20Hedef
Garanti & servis
Garanti2 yıl; servis AnkaraHedef

Uygulama alanları

  • Yangın algılama ağı merkezi
  • Kuyu-depo ve pompa telemetrisi
  • Analog / dijital veri toplama
  • Sayaç okuma
  • Sulama ağı merkezi
  • Retrofit telemetri
  • Çağrı sistemleri merkezi
  • Bulut SCADA ve kestirimci bakım

Gateway/RTU, Elmes kablosuz sistemlerinin ortak merkez ucudur:

Uyumluluk & belgeler

Gateway/RTU geliştirme aşamasındadır. Radyo uyumluluğu, takılan modülün ölçümleriyle aşamalı olarak hazırlanır.

  • CE – RED 2014/53/EU ve EMC
    Modül ölçümleriyle aşamalı
    Hedef
  • Ürün datasheet'i
    Hedef
  • Dış protokol dokümanı (USB / Modbus / MQTT)
    Hedef
  • Kurulum kılavuzu
    Hedef

Sıkça sorulan sorular

LoRaWAN mı?

Hayır; Elmes düğümlerinin özel LoRa protokolüdür (433 MHz ISM). LoRaWAN köprüsü yol haritasında yok.

Bir gateway kaç düğüm yönetir?

Sahada 24 cihazlık bir ağ önceki nesil gateway ile çalışıyor; hedef, sorgulama aralığına bağlı olarak 100 ve üzeri düğüm.

PLC ile nasıl konuşur?

Modbus TCP (Ethernet/Wi-Fi) ya da Modbus RTU (RS485) register haritasıyla.

İnternet kesilince veri kaybolur mu?

RTU katmanında veri tamponlanır ve bağlantı dönünce gönderilir; gateway katmanında bu sorumluluk üst sistemdedir.

Mevcut Raspberry Pi kurulumum ne olur?

Aynı USB protokolü korunur; Pi servisi yeni cihazla da çalışır, ileride cihazın içine taşınır.

4G için ne gerekir?

4G modülü (EM-G0C), anten ve SIM kart; MQTT ve Modbus TCP aynı şekilde çalışır.

Edge-AI ne zaman?

Planlanan bir katmandır; STM32H7 tabanlı EM-S7L-433 modülüyle (Elmes Modül Serisi) ileri bir aşamada gelecek.
