Endüstriyel RF Anten Serisi

Menzili belirleyen radyo değil, antendir — ürüne eşleştirilmiş doğru anten.

Teklif iste Teknik özellikler

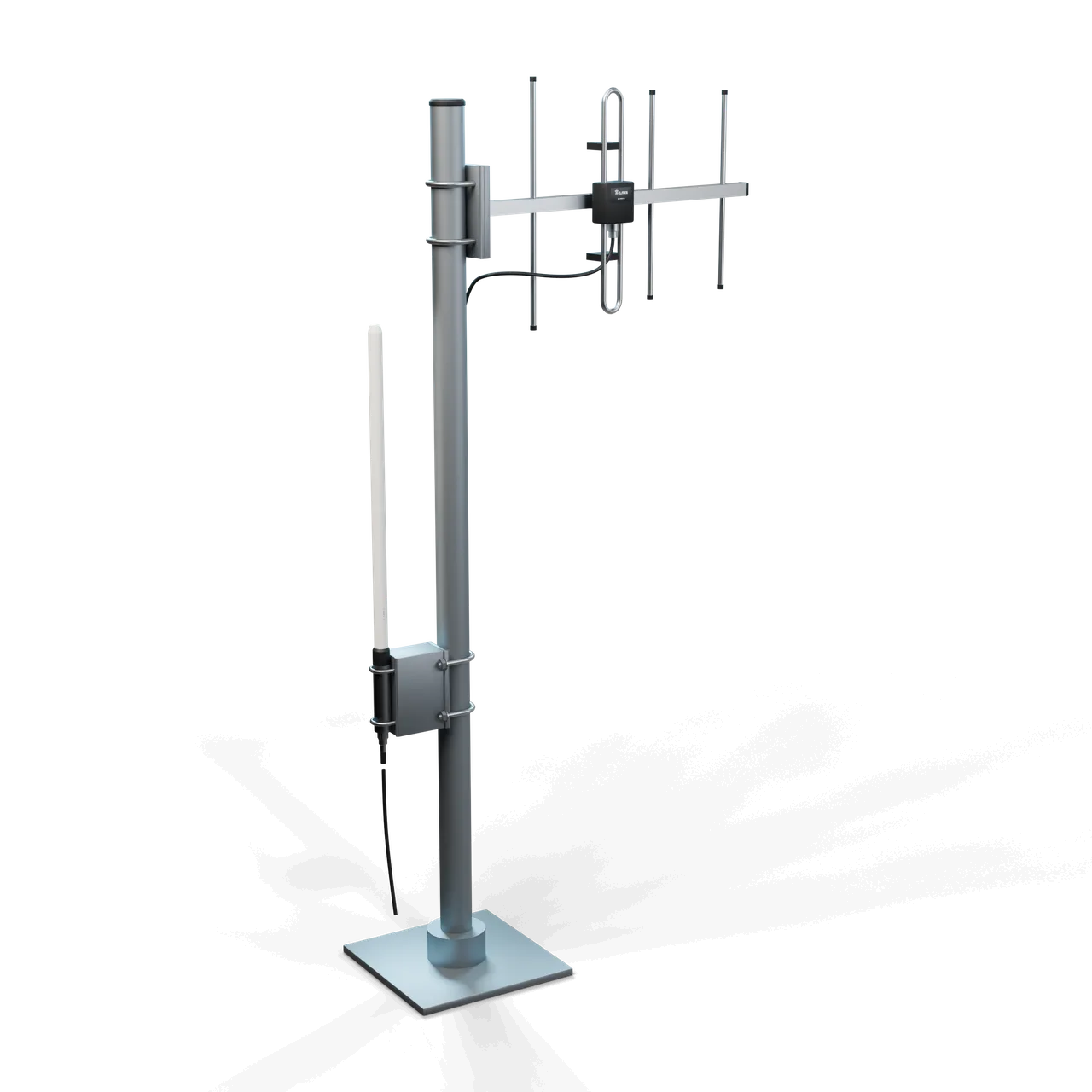

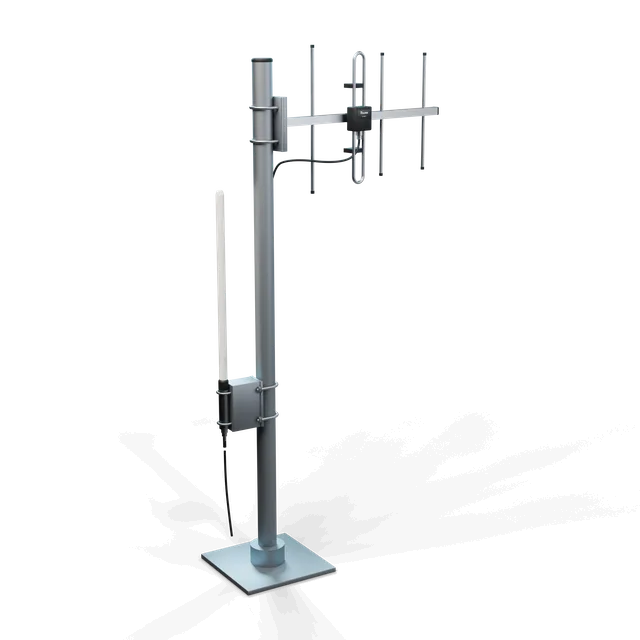

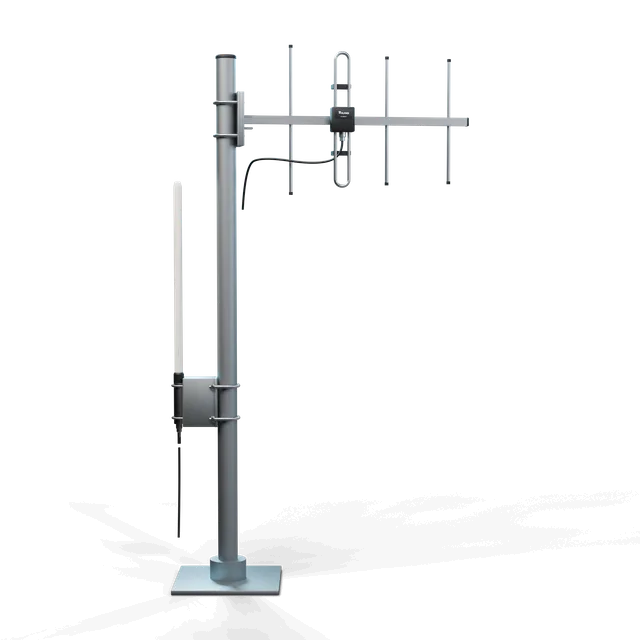

Direkte 4 elemanlı Yagi EL-AYU447-4 ve beyaz fiberglas J-pole EL-AJP868-1, U cıvatalı kelepçelerle

Genel bakış

Sorun. Kablosuz kontrol sistemlerinde saha arızalarının büyük kısmı radyodan değil antenden gelir: metal panoya yapışık çubuk anten, yanlış bantta ucuz anten, uzun ve kayıplı kablo, gevşek konektör, su almış pigtail. Kullanıcı “menzil yetmiyor” diye daha güçlü radyo arar; oysa 3 dB kazanç farkı ya da anteni 2 m yükseltmek aynı sonucu verir. İthal antenlerin kazanç beyanları çoğu zaman doğrulanmamıştır.

Çözüm. Elmes anten serisi, Elmes ürünleriyle eşleştirilmiş, bandı ve konektörü belli bir aksesuar listesidir: pano içi ve dışı omni çubuk antenler (standart), uzak nokta için yönlü Yagi (433 MHz, 8,9 dBi beyan), 868 MHz'de dikey J-pole, tutucu ve kablo seti. Elmes Modül Serisi müşterileri için u.FL pigtail ve SMA seçenekleri aynı listededir. Her ürün sayfasının “önerilen anten” satırıyla bu listeye bağlanması ve menzil tablolarında ölçümde kullanılan antenin yazılması hedeflenir.

Kazanç değerleri. Tablolardaki kazançlar üretici datasheet beyanıdır. Elmes ölçümleri yapıldıkça ölçüm koşullarıyla birlikte ayrıca belirtilir.

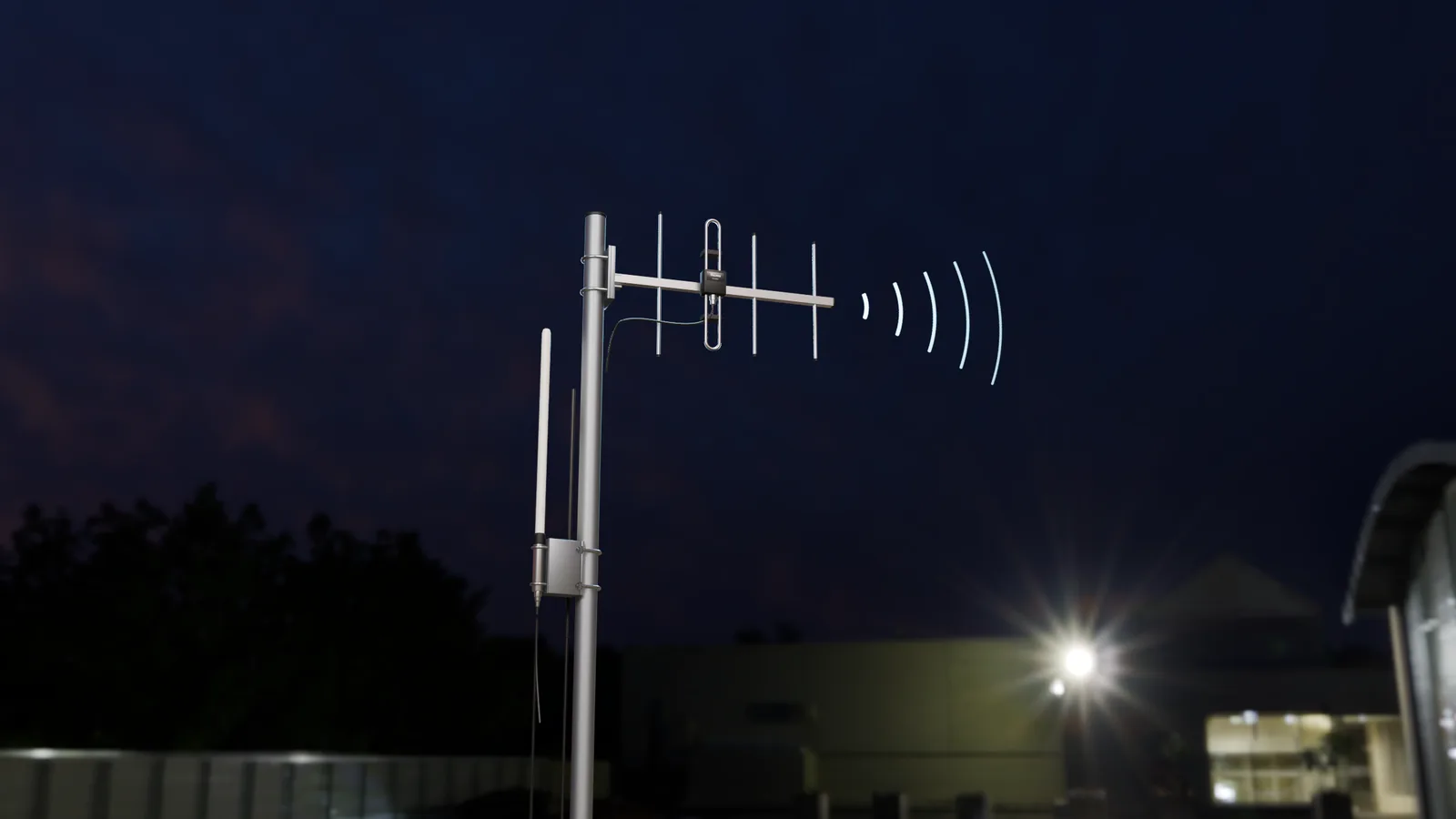

Gece çatı direğinde uzak noktaya yönlü Yagi ve J-pole anten; Yagi yönünde RF dalgaları
Kullanım ortamı

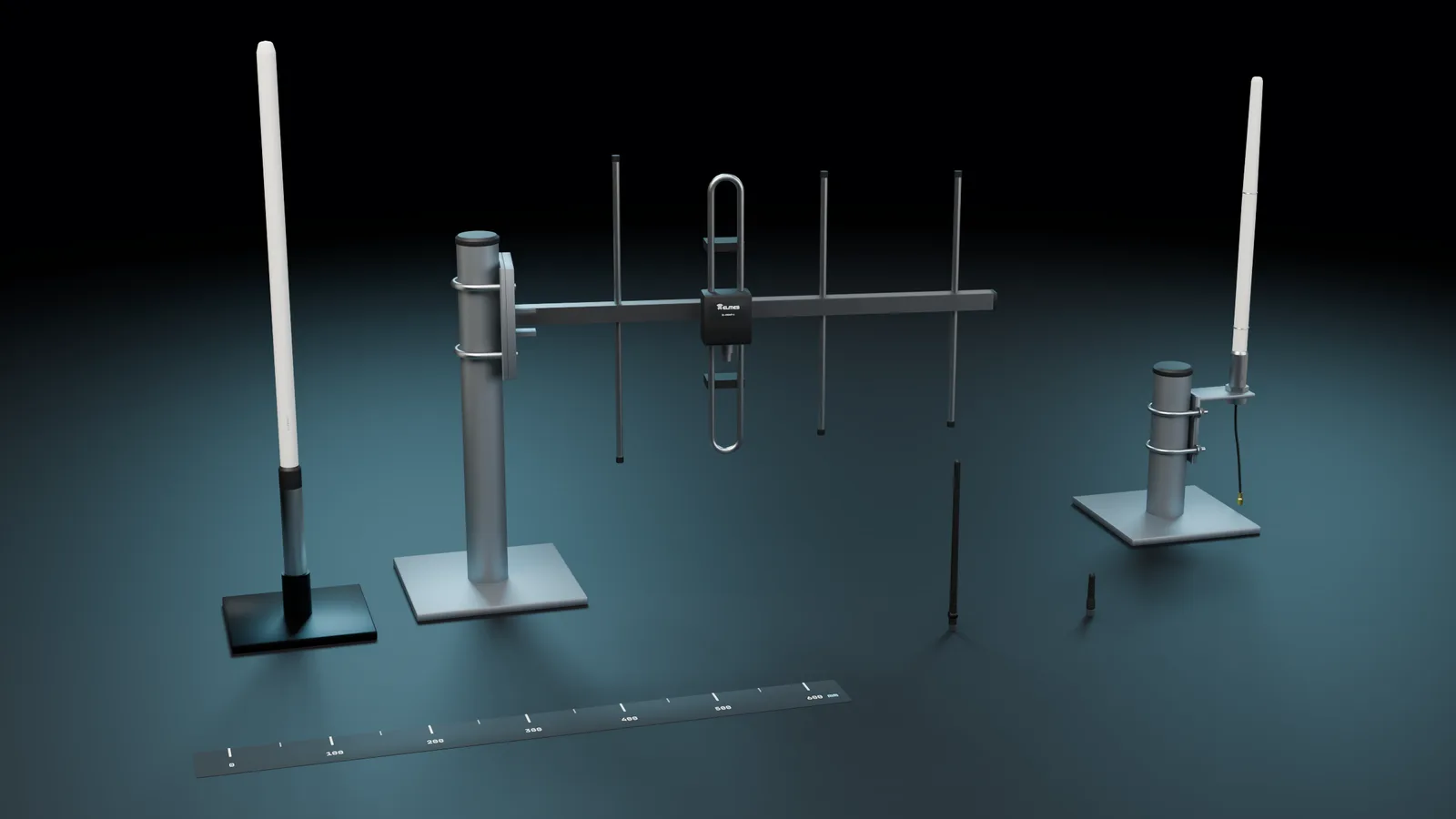

Anten serisi ölçekli: J-pole EL-AJP868-1, Yagi EL-AYU447-4, ERA401 direk anteni, Omni 433 SMA ve ERA101
Ürün ailesi

Özellikler

  • Bandı ve konektörü belli: her antenin bandı, konektörü ve kablo boyu tabloda; 433 ve 868 MHz antenler karıştırılmaz.

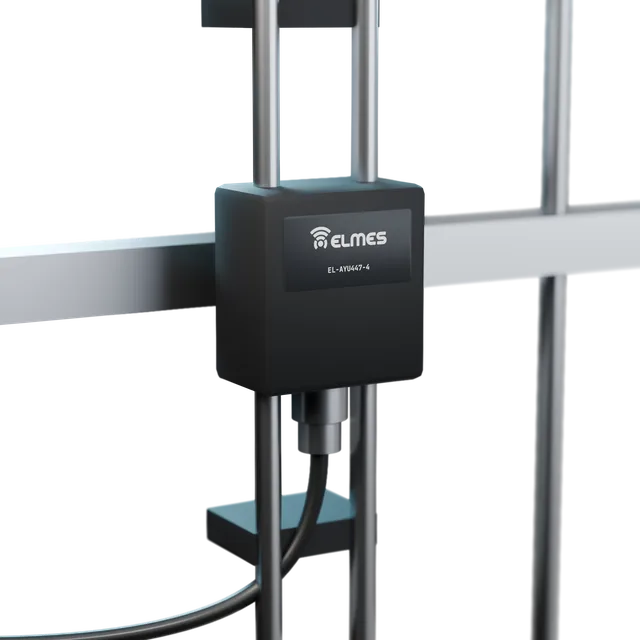

  • Yagi besleme kartı: Elmes tasarımı besleme PCB'si ve profil çizimleri; yerli üretim seçeneği.
  • J-pole gövde çizimi: Elmes gövde tasarımı; yerli üretim seçeneği.
  • Tutucu seti: anten tutucu sac, direk GP tutucu ve Yagi tutucu; üretim çizimleri hazır.
  • HedefÜrün eşleştirme tablosu: her Elmes ürünü için standart anten, uzun menzil anteni ve pano içi anten satırı; menzil değerleri bu antenle ölçülür.
  • HedefPigtail ve konektör standardı: modülde u.FL + anten pini, taşıyıcı kartta SMA dişi, kasa dışı antenlerde SMA erkek (Elmes Modül Serisi, I/O Taşıyıcı Kartlar).
  • HedefSaha ölçüm hizmeti: müşteri sahasında anten hizalama ve RSSI haritası; kurulum ve devreye alma hizmetiyle birlikte.

Anten modelleri

Anten modelleri
Model koduTipBantKazanç (beyan)KonektörDurumTeklif iste
EL-AJP868-1J-pole, dikey; yatay düzlemde 360°850–900 MHz6 dBi (datasheet)BNC, 2,5 m RG-58SahadaTeklif iste: EL-AJP868-1
EL-AYU447-4Yagi, 4 elemanlı, yönlü430–455 MHz8,9 dBi (datasheet)TNC / BNC / NSahadaTeklif iste: EL-AYU447-4
Omni 433 SMAÇubuk (whip) omni433 MHz2 dBiSMA erkekStandart aksesuar (modül ve taşıyıcı kartlar)Teklif iste: Omni 433 SMA
ERA101HedefKısa çubuk anten433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA101
ERA103HedefERA katalog modeli433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA103
ERA105HedefERA katalog modeli433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA105
ERA203HedefERA katalog modeli433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA203
ERA401HedefDış ortam direk tipi anten433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA401
ERA802HedefERA katalog modeli433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: ERA802
AL-103HedefERA katalog modeli433 / 868 MHzÖlçümle belirlenecekSMA erkekPlanlananTeklif iste: AL-103

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

EL-AJP868-1 · J-pole 868 MHz
Frekans / bant genişliği850–900 MHz / 50 MHz
Kazanç6 dBi (datasheet beyanı)Hedef
Hüzme genişliği Y / D360° / 15°
VSWR< 1,5
Empedans / polarizasyon50 Ω / dikey
Maks. güç100 W
Konektör seçenekleriTNC / BNC / N
Teslim konektörü / kabloBNC / 2,5 m RG-58
Boyut / ağırlık20 × 600 mm / 0,25 kg
Rüzgâr dayanımı60 m/s
Çalışma sıcaklığı−20…+55 °C
MontajU kelepçe
EL-AYU447-4 · Yagi 433 MHz
Tip4 elemanlı, yönlü
Frekans bandı430–455 MHz
Kazanç8,9 dBi (datasheet beyanı)
KonektörTNC / BNC / N
Empedans / VSWR50 Ω / < 1,5Hedef
Omni 433 SMA
Frekans / kazanç433 MHz / 2 dBi
VSWR< 1,5Hedef
KonektörSMA erkek
Kablo & kurulum
Kablo kaybıRG-58: ~0,35 dB/m @ 433 MHz, ~0,5 dB/m @ 868 MHz (yaklaşık, kablo datasheet'i)
Önerilen kablo boyuRG-58 ile ≤ 5 m (≈ 2–2,5 dB kayıp); daha uzun hatlarda LMR-200/400 ya da radyoyu antene yaklaştırma
Yıldırım korumasıDış antenlerde gaz deşarjlı koruyucu + topraklama
Garanti & servis
Garanti2 yıl, birlikte kullanıldığı ürünle aynı; mekanik hasar ve su girişi kapsam dışıHedef

Uygulama alanları

  • Vinç ve makine kontrolü
  • Kuyu-depo telemetrisi
  • RS485 modem bağlantıları
  • Gateway ve sensör düğümleri
  • EM modül entegrasyonu
  • Uzak nokta bağlantıları
  • Pano içi ve dış ortam kurulumları
DurumÖnerilen anten
Pano içi, kısa mesafeOmni çubuk anten (Omni 433 SMA)
Bina ya da saha arasıDirek üstünde dış omni anten
Uzak tek nokta (1 km+)Her iki uçta Yagi (EL-AYU447-4)
868 MHz ürünlerJ-pole (EL-AJP868-1)

Sahada Kablosuz RS485 Modem kurulumlarında J-pole 868 ve Yagi 433; Kablosuz Vinç Kontrol Sistemi ve Kablosuz Kuyu Depo Kontrol Sistemi sahalarında omni anten ve direk GP tutucu kullanılmaktadır. Dış antenlerde gaz deşarjlı yıldırım koruyucu ve topraklama önerilir.

Uyumluluk & belgeler

Antenler pasif bileşendir; ayrı RED belgesi gerekmez. Anten kazancı, birlikte kullanıldığı telsiz ürünün RED dosyasında ERP hesabına girer: 868 MHz'de ERP sınırı 14 dBm'dir.

  • Ayrı RED belgesi (pasif anten)
    Telsiz ürünün RED dosyasında değerlendirilir
    Kapsam dışı
  • Ürün RED dosyalarında anten kazancı ve ERP hesabı
    Hedef
  • Elmes kazanç ve VSWR ölçüm raporları
    Hedef
  • RoHS beyanı (tedarikçi)
    Hedef
  • Omni 433 datasheet'i ve montaj talimatı
    Hedef

Sıkça sorulan sorular

Hangi anteni seçmeliyim?

Pano içi kısa mesafe: omni çubuk. Bina ya da saha arası: direk üstünde dış omni. Uzak tek nokta (1 km+): her iki uçta Yagi. 868 MHz ürünlerde J-pole. Ürününüzü ve mesafeyi bildirirseniz uygun anteni birlikte seçeriz.

Daha yüksek kazanç her zaman daha iyi mi?

Hayır. Yüksek kazanç hüzmeyi daraltır; hizalama şart olur ve dikey açı daralır (yükseklik farkı olan uçlarda sorun). Ayrıca 868 MHz'de ERP sınırı (14 dBm) anten kazancını hesaba katar.

Menzil nasıl artırılır?

Sırasıyla: anteni yükseltin, metalden uzaklaştırın, kabloyu kısaltın, yönlü anten kullanın; çıkış gücünü en son artırın.

433 MHz anten 868 MHz üründe çalışır mı?

Hayır; VSWR yükselir, menzil çöker ve radyo zarar görebilir. Etiketteki bandı kontrol edin.

Kazanç değerleri ölçülmüş mü?

Tablodaki değerler üretici datasheet beyanıdır. Elmes ölçümleri yapıldıkça ölçüm koşullarıyla birlikte ayrıca yayımlanır; ölçülmemiş değerler yalnız “beyan” olarak yazılır.

Kablo ne kadar uzun olabilir?

RG-58 ile 5 m'ye kadar (≈ 2–2,5 dB kayıp). Daha uzun hatlarda LMR-200/400 kullanın ya da radyoyu antene yaklaştırıp veri kablosunu uzatın.

Yıldırım koruması gerekir mi?

Dış antenlerde evet: gaz deşarjlı koruyucu ve topraklama; aksi halde garanti dışı hasar riski vardır.

Garanti nasıl?

2 yıl garanti hedeflenir (birlikte kullanıldığı ürünle aynı); mekanik hasar ve su girişi kapsam dışıdır.
