Kablosuz RS485 Modem
RS485 hattınızı kablosuz uzatın — kazı yok, kablo yok.
Genel bakış
Sorun. PLC, RTU, enerji analizörü ve sayaçların çoğu RS485/Modbus RTU konuşur. Cihazlar bir tesiste dağınıksa (kuyu, depo, pompa istasyonu, trafo, silolar) RS485 hattı çekmek kazı, kanal ve kablo maliyeti demektir; yol/dere geçişleri ve üçüncü taraf arazileri hattı imkânsız kılabilir. Mevcut kablolu hatlar yıldırım, nem ve kazı kazalarıyla kopar; arıza bulmak saatler alır. GSM modemler abonelik ve kapsama bağımlılığı getirir.

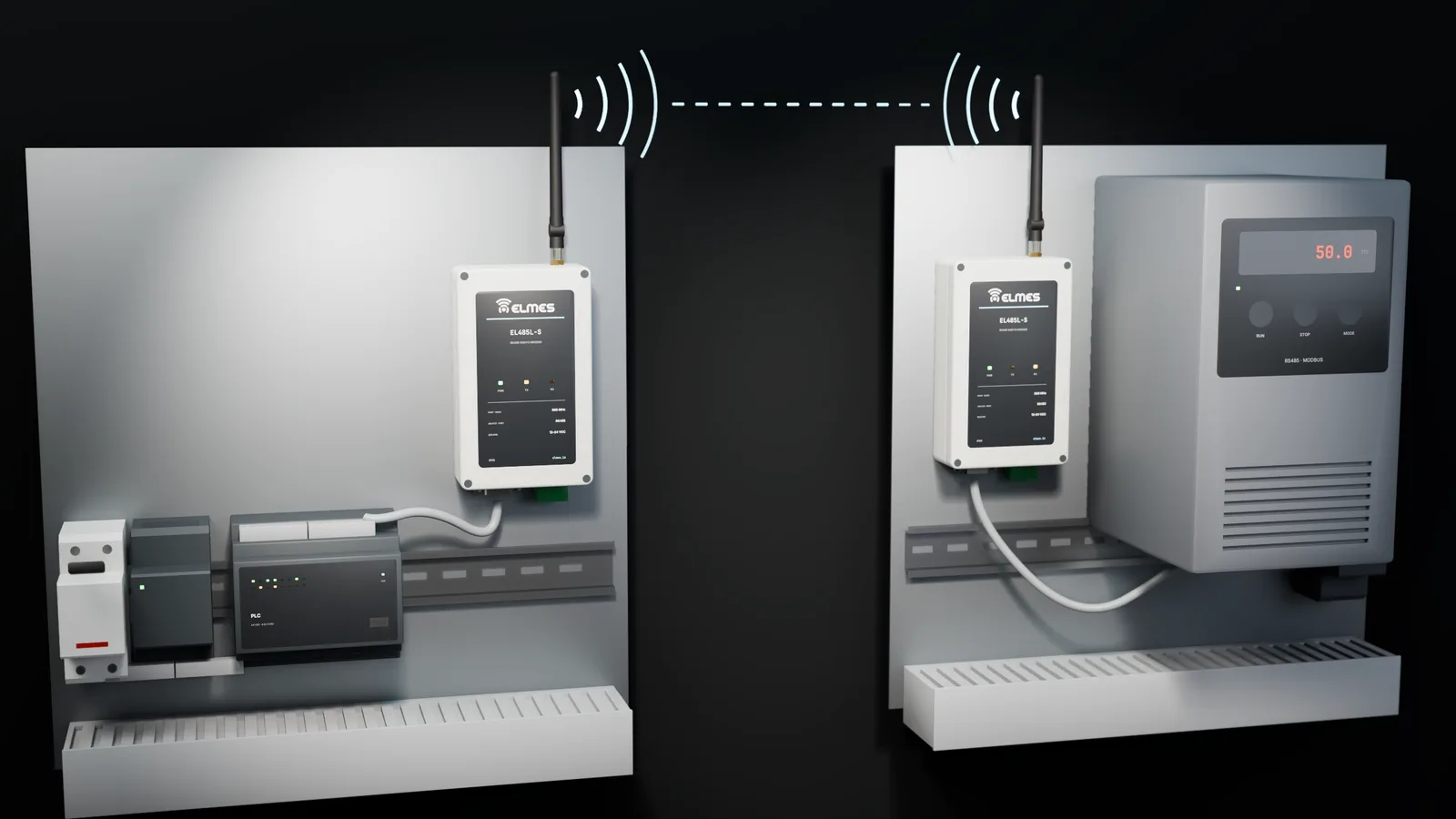

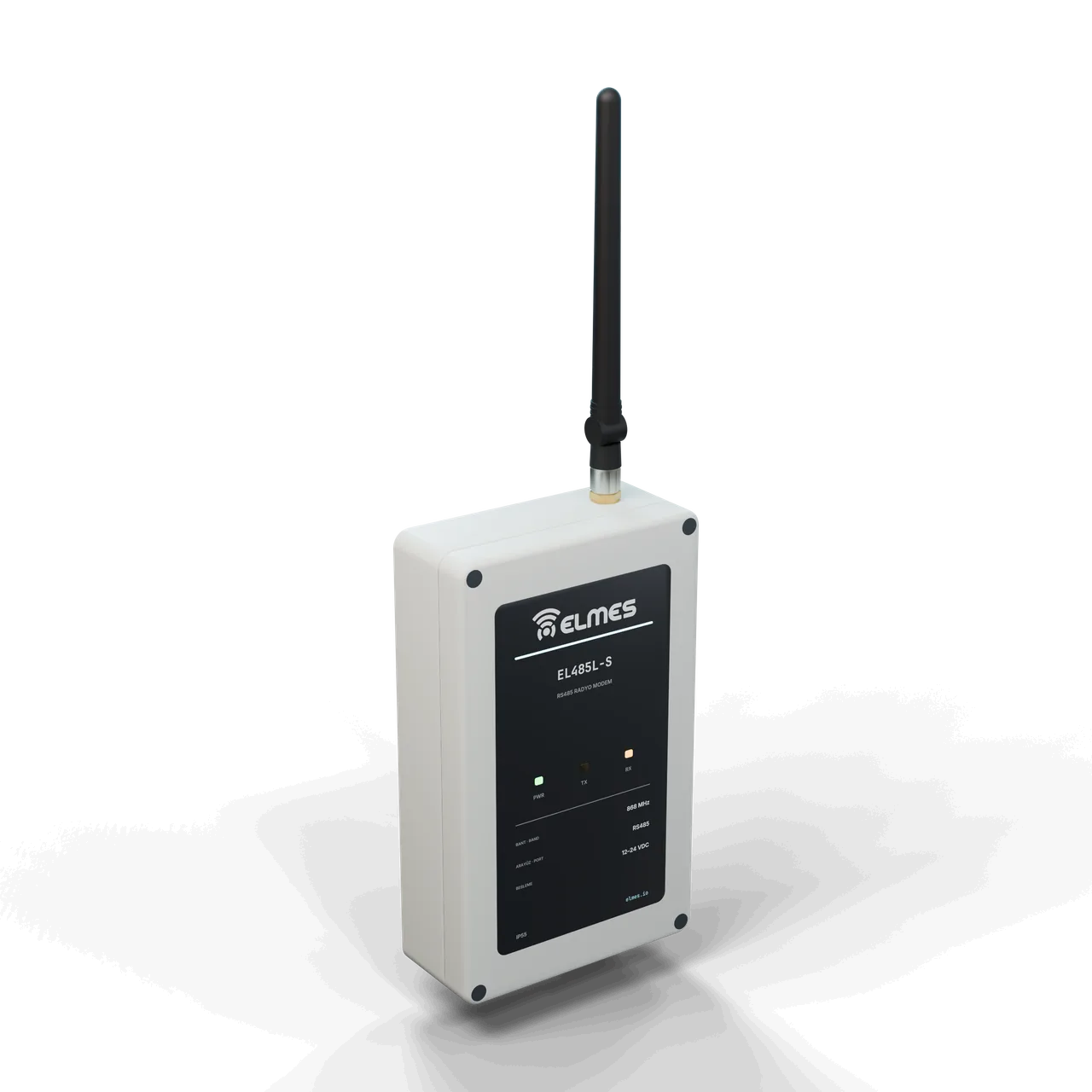

Çözüm. Kablosuz RS485 modem, RS485 hattının iki ucuna takılır ve seri veriyi şeffaf olarak radyo üzerinden taşır. PLC/SCADA yazılımı değişmez; modem bir kablo gibi görünür. Mevcut EL485L-S, 500 mW çıkış gücüyle açık alanda 10 km'ye kadar (1200 bps, teknik doküman beyanı) bağlantı kurar; 40 kanal sayesinde aynı sahada birden fazla link yan yana çalışır. Master/slave firmware ile bir merkez birden çok uca sorgu gönderebilir (Modbus poll).
Yeni seri. Aynı işlevin EM-G0L-433 ya da EM-G0L-868 modülü ve EC-485 taşıyıcı kartıyla (I/O Taşıyıcı Kartlar) sağlanması hedeflenir: LoRa modülasyonu düşük hızda daha yüksek hassasiyet ve girişim bağışıklığı verir, RS485 portu izoleli olur; opsiyonel Wi-Fi/Ethernet ile Modbus TCP köprüsü (Kablosuz Gateway / RTU) aynı kasada sunulur.
Özellikler
- Şeffaf seri köprü: PLC/SCADA tarafında sürücü veya yapılandırma gerekmez; RS485 kablo gibi davranır.
- Master/slave firmware: merkez sorgulu çalışma, RF zaman aşımı bayrağı; nokta-nokta veya yıldız topoloji.
- Ayarlanabilir güç (10–500 mW) ve 40 kanal: komşu linkler ayrı kanalda; yakın mesafede düşük güçle girişim azaltma.
- Büyük paket (500 bayt): uzun Modbus yanıtları (çok register okuma) tek RF paketinde.
- Opsiyonel modüller: yönlü anten paketi, DIN ray güç kaynağı, RS232 dönüştürücü.
- Hedefİzoleli RS485: 2,5 kV izolasyon ve sonlandırma anahtarı.
- Hedef"Link OK" röle çıkışı ve RSSI/SNR göstergesi: LED ve servis portu üzerinden bağlantı kalitesi.
- HedefModbus RTU adres yönlendirme: bir merkez, N uç; Modbus adresine göre doğru uca iletim.
- HedefRepeater profili: menzili ara istasyonla uzatma.
- HedefModbus TCP köprüsü: LoRa/Wi-Fi çift radyolu modülle (EM-G0LW-433).
- HedefOTA güncelleme: firmware'in uzaktan güncellenmesi.

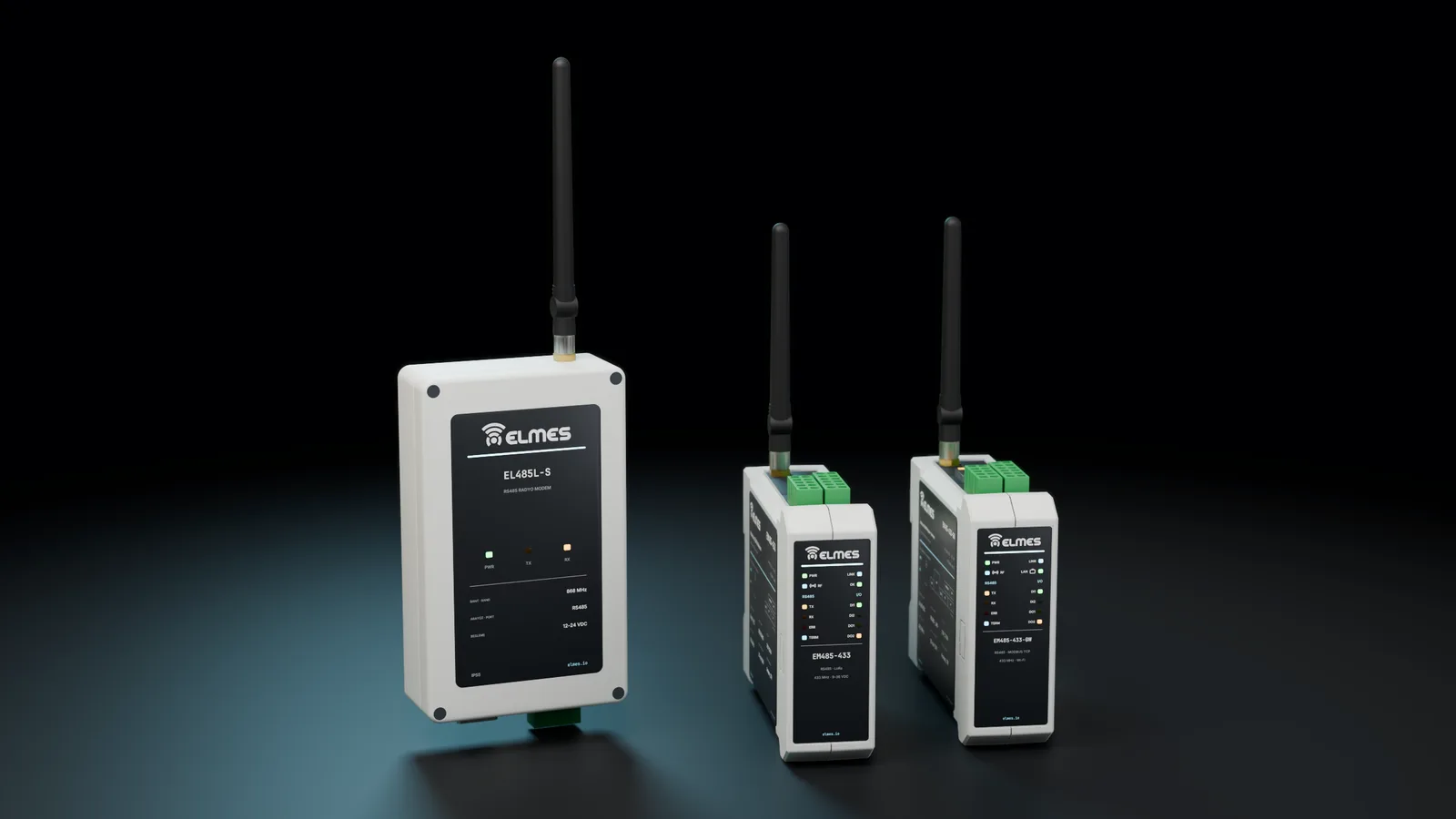

Nesiller ve varyantlar
| Model kodu | Donanım | Bant | Arayüz | Durum | Teklif iste |
|---|---|---|---|---|---|
| EL485L-S | Si4463 | 868–869 MHz (433–434 MHz seçeneği teknik dokümanda yazılı) | RS485, D-SUB-9 + KLS4 klemens | Sahada (Mersin, Şanlıurfa) | Teklif iste: EL485L-S |
| EL485L-S-M / -S | Si4463 | 869 MHz | Master / slave firmware | Sahada | Teklif iste: EL485L-S-M / -S |
| EM485-868Hedef | Yeni seri: EM-G0L-868 + EC-485 | 868 MHz (SX1262) | İzoleli RS485 + opsiyonel RS232 | Planlanan | Teklif iste: EM485-868 |
| EM485-433Hedef | Yeni seri: EM-G0L-433 + EC-485 | 433 MHz (SX1268) | İzoleli RS485 | Planlanan | Teklif iste: EM485-433 |
| EM485-433-GWHedef | Yeni seri: EM-G0LW-433 + EC-485 | 433 MHz + Wi-Fi | RS485 + Modbus TCP köprüsü | Planlanan (gateway ile ortak) | Teklif iste: EM485-433-GW |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Frekans bandı (EL485L-S) | 868–869 MHz ISM (teknik dokümanda 433–434 MHz seçeneği de yazılı) |
|---|---|
| Frekans bandı (yeni seri) | 868 MHz (SX1262) veya 433 MHz (SX1268) sürümüHedef |
| Kanal sayısı (EL485L-S) | 40, ayarlanabilir |
| Kanal sayısı (yeni seri) | 8 (433 MHz planı)Hedef |
| Çıkış gücü (EL485L-S) | 500 mW (27 dBm); 10–500 mW ayarlanabilir |
| Çıkış gücü (yeni seri) | +22 dBm; 868 MHz'te ETSI 14 dBm ERP sınırıHedef |
| Alıcı hassasiyeti (EL485L-S) | −126 dBm |
| Alıcı hassasiyeti (yeni seri) | −129 dBm @ SF11 (çip verisi)Hedef |
| Modülasyon (EL485L-S) | (G)FSK (Si4463) |
| Modülasyon (yeni seri) | LoRa SF7–SF12Hedef |
| RF veri hızı (EL485L-S) | 0,6–300 kbps |
| RF veri hızı (yeni seri) | 0,3–62,5 kbps (LoRa)Hedef |
| Anten konektörü (yeni seri) | SMA dişi, 50 ΩHedef |
| Açık alan (EL485L-S) | 10 000 m'ye kadar @ 1200 bps (teknik doküman beyanı; görüş hattı) |
|---|---|
| Açık alan (yeni seri) | ≥ 5 km @ SF10, 2 dBi anten, 3 m yükseklikHedef |
| Endüstriyel / bina içi (yeni seri) | ≥ 300 mHedef |
| Kodlama (EL485L-S) | CRC-16 (ITU), adres / kanal; şifreleme yok |
|---|---|
| Şifreleme (yeni seri) | AES-128-CCM; NetID + 16-bit adresHedef |
| Aynı sahada link sayısı (EL485L-S) | 40 kanal; her link ayrı kanalda |
| Aynı sahada sistem sayısı (yeni seri) | Kanal × NetID ile ≥ 8 bağımsız ağHedef |
| Gecikme (EL485L-S) | Baud hızına ve paketlemeye bağlı |
|---|---|
| Gecikme (yeni seri) | < 100 ms @ SF7, kısa paketHedef |
| Haberleşme kaybında (EL485L-S) | PLC'nin Modbus zaman aşımıyla; güvenli durumu PLC/RTU mantığı belirler |
| "Link OK" çıkışı (yeni seri) | Röle çıkışı, 1–60 s ayarlanabilirHedef |
| Watchdog (EL485L-S) | Mikrodenetleyici WDT (PIC) |
| Watchdog (yeni seri) | Bağımsız donanım watchdog'u (IWDG)Hedef |
| Besleme (EL485L-S) | 12–24 VDC |
|---|---|
| Besleme (yeni seri) | 9–36 VDC; ters polarite + TVS korumasıHedef |
| Tüketim (yeni seri) | Gönderimde ~118 mA @ 3,3 V (modül) + taşıyıcı kartHedef |
| Seri arayüz (EL485L-S) | RS485 (D-SUB-9 + KLS4 klemens); 1,2–115,2 kbps ayarlanabilir; paket ≤ 500 bayt |
|---|---|
| Seri arayüz (yeni seri) | İzoleli RS485, 115,2 kbps + opsiyonel RS232; 2× DI, 2× DO (EC-485)Hedef |
| Protokol (EL485L-S) | Şeffaf seri; Modbus RTU uyumlu |
| Protokol (yeni seri) | Şeffaf + Modbus RTU adres yönlendirme (adres → uç) + Modbus TCP (GW sürümü)Hedef |
| Kasa (EL485L-S) | 83 × 137 × 34 mm, IP55 |
|---|---|
| Kasa (yeni seri) | DIN ray kasa, 2 modül (36 mm); IP20 (pano içi)Hedef |
| Montaj (EL485L-S) | Duvar / pano (kutu) |
| Montaj (yeni seri) | 35 mm DIN rayHedef |
| Çalışma sıcaklığı (EL485L-S) | −40…+85 °C |
| Çalışma sıcaklığı (yeni seri) | −25…+70 °C (klemens / röle sınırı)Hedef |
| Nem (yeni seri) | %5–95, yoğuşmasızHedef |
| Garanti / yedek parça | 2 yıl üretici garantisi; 15 yıl malzeme temini; üretim Ankara'da |
|---|
Uygulama alanları
- Su ve kanalizasyon idareleri
- Kuyu–depo–pompa istasyonları
- Trafo merkezleri
- GES / RES sahaları
- Silo, tartım ve fırın hatları
- OSB içi dağınık sayaçlar
- Sulama pompa ve vanaları
- OEM RS485 cihazları
- Su ve kanalizasyon idareleri: kuyu–depo–pompa istasyonu RTU bağlantısı; SCADA tarafı için SCADA & Endüstriyel Otomasyon.
- Enerji: trafo merkezi ve GES/RES sahasında analizör okuma.
- Sanayi: silo, tartım, fırın ve sürücü hatlarını uzatma; OSB içindeki dağınık sayaçlar.
- Tarım: sulama pompası ve vana denetleyicilerini merkeze bağlama (Kablosuz Sulama Kontrol Sistemi).
- OEM: kendi RS485 cihazını kablosuzlaştırmak isteyen üreticiler için Elmes Modül Serisi.
EL485L-S, 2018'de Mersin ve Şanlıurfa'da SCADA/RTU bağlantıları için sahaya kurulmuştur. Menzilde anten yüksekliği belirleyicidir; uzun linklerde yönlü anten (Endüstriyel RF Anten Serisi) kullanılır.
Uyumluluk & belgeler
Mevcut EL485L-S için üreticinin teknik dokümanında yönetmelik beyanı bulunur; akredite ölçüm raporu yoktur. Yeni seri için belgeler aşağıdaki plana göre, modül düzeyinden başlayarak aşamalı hazırlanır.
- Öz-beyanTelsiz ve Telekomünikasyon Terminal Ekipmanları (Sınıf 2) Yönetmeliği — EL485L-STeknik dokümanda üretici beyanı
- HedefCE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3, EN 62368-1) — yeni seriModül düzeyinden başlayarak aşamalı
- HedefBTK başvurusu — yeni seri433 MHz ve 868 MHz için ayrı başvuru
- HedefRoHS beyanı
- HedefCE uygunluk beyanı ve kullanım kılavuzu
Sıkça sorulan sorular
PLC'mde yazılım değişikliği gerekir mi?
Hayır. Modem şeffaf bir seri köprüdür; yalnızca Modbus zaman aşımını RF gecikmesine göre artırmanız önerilir.
Aynı sahada kaç link çakışmadan çalışır?
Mevcut EL485L-S'de 40 kanal vardır; her link ayrı kanala alınır. Yeni nesilde kanal ve ağ kimliği (NetID) ile en az 8 bağımsız ağ hedeflenir.
Menzil gerçekten 10 km mi?
Teknik dokümandaki 10 km değeri açık alan, görüş hattı ve 1200 bps içindir. Bina içinde ve engelli arazide çok daha azdır. Menzil anten yüksekliği ve yönlü antenle (Yagi / J-pole) artırılır.
Bir merkezden birden çok RTU'ya bağlanabilir miyim?
Evet; master/slave firmware ile yıldız topolojide çalışır. RTU'ların Modbus adresleri farklı olmalıdır.
RF kesilirse ne olur?
Seri porta veri gitmez, PLC Modbus zaman aşımı üretir; güvenli durumu PLC/RTU mantığı belirler. Yeni nesilde "link OK" çıkışının pano alarmına bağlanması hedeflenir.
Frekans tahsisi veya abonelik gerekir mi?
Hayır. Modem 433/868 MHz ISM bandında, teknik dokümana göre yasal sınırlar içinde çalışır ve tahsis gerektirmez. Abonelik yoktur.
Mevcut EL485L-S ile yeni nesil modem birlikte çalışır mı?
Hayır; modülasyonları farklıdır (FSK ve LoRa). Aynı sahada iki nesil ayrı linkler olarak yan yana çalışabilir.
Garanti ve servis nasıl?
2 yıl üretici garantisi ve 15 yıl malzeme temini. Servis Ankara'da; yeni nesilde OTA ile uzaktan güncelleme hedeflenir.
