STM32 + SX1268 LoRa Modülü (EM-G0L-433)
Sahada kanıtlanmış LoRa yolu, castellated bir modülde.
Genel bakış
Sorun. Kablosuz özellik eklemek isteyen üretici RF tasarım riskiyle, her üründe tekrarlanan RED/EMC belge yüküyle ve firmware'i kapalı ithal modüllerle karşılaşır. 433 MHz'te uzun menzilli, düşük hızlı endüstriyel kontrol ve telemetri için ne bir Wi-Fi modülü ne de 2,4 GHz çözümleri yeterlidir; LoRa, duvar/arazi geçişinde ve pilli düğümlerde doğru fizik katmanıdır.

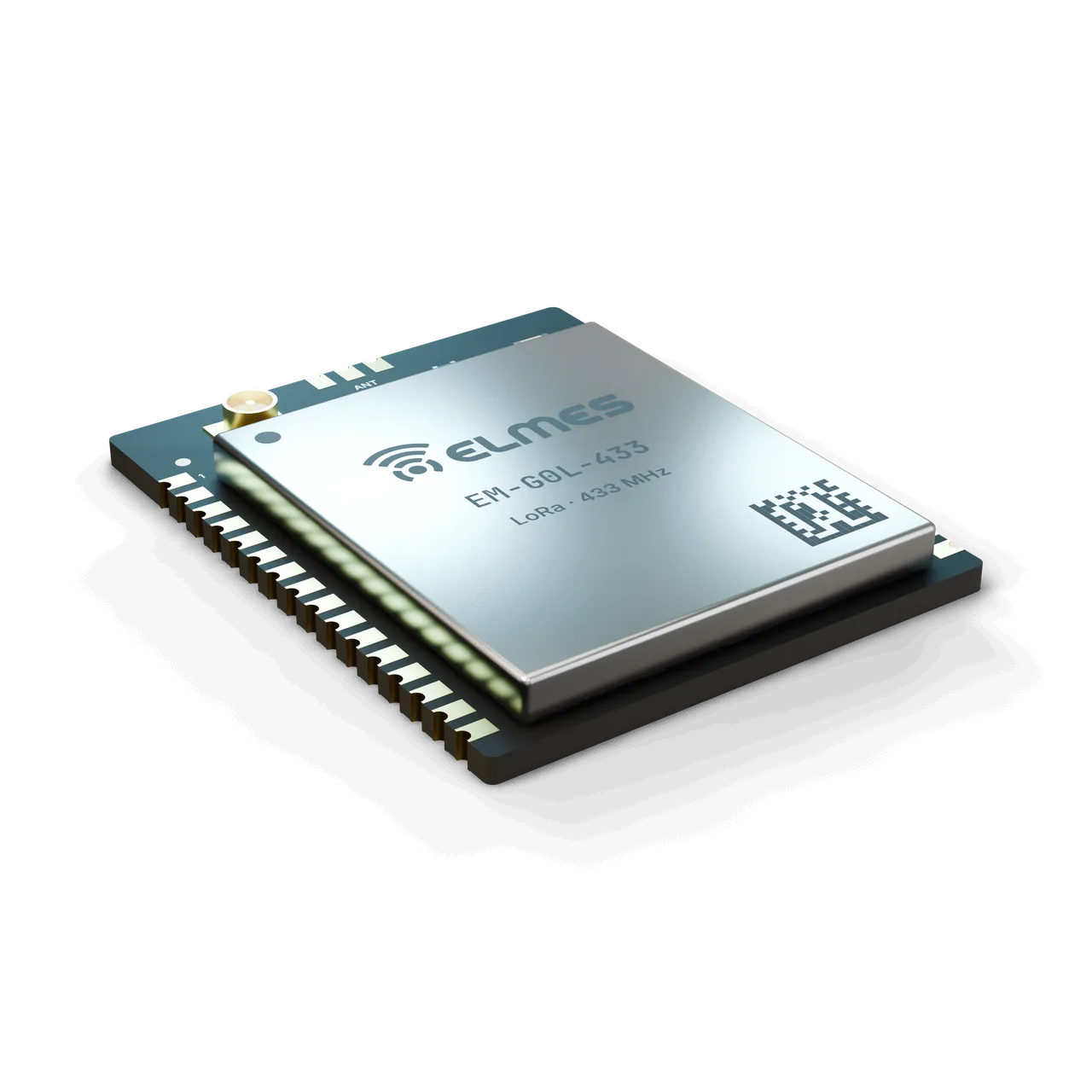

Çözüm. EM-G0L-433, STM32G0 (Cortex-M0+) ile SX1268'i tek castellated modülde birleştirir; eşleme devresi, TCXO ve PA yolu Elmes tarafından ölçülmüş olarak gelir. Entegratör yalnız taşıyıcıyı ve uygulama kodunu yazar. Aynı PCB'nin varyantları (pilli LP, düşük maliyet K, 868/915 MHz) tek doğrulama ve tek BOM ailesiyle yönetilir.
Fark. Hazır ithal LoRa modüllerinde MCU yoktur (yalnız radyo) ya da MCU kapalıdır; EM-G0L-433'te MCU açıktır ve SDK ile programlanır. Bootloader, OTA, kimlik programlama ve düşük güç profilleri gibi ortak özellikler EM Modül Serisi sayfasında anlatılır.
Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.
Özellikler
- Pin uyumlu varyantlar: pilli düğüm (EM-G0L-433-LP), düşük maliyet LLCC68 (EM-G0K-433) ve SX1262'li 868/915 MHz (EM-G0L-868 / -915); hepsi aynı PCB.
- USB-DFU ve CAN-FD: G0B1 sürümünde USB-DFU bootloader; CAN-FD taşıyıcıda transceiver ile.
- TCXO'lu radyo: frekans kararlılığı ve soğukta güvenilir başlatma.
- Telemetri raporu: RSSI/SNR, pil ve sıcaklık bilgisi (SDK).
- Açık MCU: uygulama doğrudan modülün STM32'sinde çalışır; ayrı bir konak MCU gerekmez.
- Seride ortak: bootloader + OTA, kimlik/kanal programlama, düşük güç profilleri; ayrıntılar EM Modül Serisi sayfasında.
Varyantlar
| Model kodu | MCU | Radyo | Güç yolu | USB | Not | Bilgi al |
|---|---|---|---|---|---|---|
| EM-G0L-433 | STM32G071CBT6 (ilk sürüm) → G0B1CBT6 | SX1268 | Standart LDO | Yalnız G0B1 sürümünde | Ana üye | Bilgi al: EM-G0L-433 |
| EM-G0L-433-LP | G071 / G0B1 | SX1268 | Düşük Iq LDO, pil ölçümü | — | Pilli düğüm sürümü | Bilgi al: EM-G0L-433-LP |
| EM-G0K-433 | G071 / G0B1 | LLCC68 | Standart | — | Düşük maliyet | Bilgi al: EM-G0K-433 |
| EM-G0L-868 / -915 | G071 / G0B1 | SX1262 | Standart | — | 868 / 915 MHz bant varyantı | Bilgi al: EM-G0L-868 / -915 |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Frekans bandı | 410–525 MHz (SX1268); Elmes kanal planı 433,05–434,79 MHz (ISM) |
|---|---|
| Kanal sayısı | 8 kanal: 433,05–434,79 MHz, 200 kHz aralık, 125 kHz bant genişliği |
| Çıkış gücü | +22 dBm (SX1268 PA); −9…+22 dBm ayarlanabilir |
| Alıcı hassasiyeti | −129 dBm @ SF11/BW125; −137 dBm @ SF12 (çip verisi) |
| Modülasyon | LoRa (SF5–SF12), (G)FSK |
| Veri hızı | LoRa 0,018–62,5 kbps; FSK 300 kbps |
| Anten bağlantısı | u.FL ve castellated anten pini (taşıyıcıda SMA/pigtail); 50 Ω; seçim 0 Ω köprü ya da üretim seçeneğiyle |
| Açık alan | ≥ 2000 m (SF9, 2 dBi dipol, 2 m yükseklik)Hedef |
|---|---|
| Endüstriyel ortam / bina içi | ≥ 300 mHedef |
| Şifreleme | AES-128-CCMHedef |
|---|---|
| Adresleme ve eşleştirme | NetID + 16 bit adres; UID ile eşleştirme |
| Aynı sahada sistem sayısı | ≥ 8 bağımsız ağ (kanal × NetID)Hedef |
| Komut gecikmesi | < 100 ms (SF7, kısa paket)Hedef |
|---|---|
| Haberleşme kaybında güvenli durum | Uygulama tanımlı; SDK zaman aşımı 1–60 s |
| Besleme | 3,0–3,6 V (modül); taşıyıcıda 9–36 VDC |
|---|---|
| Tüketim TX / RX | ~118 mA @ 22 dBm / ~5 mA |
| Uyku tüketimi | < 10 µA (EM-G0L-433-LP)Hedef |
| MCU | STM32G071CBT6 → G0B1CBT6; 64 MHz Cortex-M0+, 128 KB flash (G0B1CET6: 512 KB varyantı) |
|---|
| Dışa verilen pinler (en az) | SWD, 2× UART, 1× SPI, 1× I2C, 8× GPIO, 2× ADC girişi, USB (G0B1), NRST, BOOT0 |
|---|
| Pad sayısı / adım | 2× 16 castellated pad, 1,27 mm |
|---|---|
| Boyut | ≤ 20 × 25 mm |
| Montaj | Castellated SMD; anten tarafında keep-out alanı |
| Çalışma / depolama sıcaklığı | −40…+85 °C / −40…+105 °CHedef |
| Nem | %5–95, yoğuşmasız |
| Garanti | 2 yılHedef |
|---|---|
| Yedek parça desteği | 5 yıl |
| Üretim | Ankara |
Uygulama alanları
- Kablosuz dijital I/O
- Kuyu-depo ve pompa kontrolü
- Sulama düğümleri
- Analog/dijital veri aktarımı
- Kablosuz RS485 / Modbus
- Çağrı ve kumanda sistemleri
- Sayaç okuma ve telemetri
- Makine kumanda ve izleme
- Güvenlik sistemleri
Elmes ürünlerinde. Modül şu Elmes ürünlerinin çekirdeği olarak tasarlandı: Kablosuz Dijital I/O Linki (EC-DIO8 taşıyıcıyla), Kablosuz Kuyu Depo Kontrol, Kablosuz Analog & Dijital Data Aktarıcı (EC-AIO / EC-485 / EC-PLS), Kablosuz Garson Çağırma merkez tarafı, Kablosuz Nöbet Kontrol alıcısı, Kablosuz Sulama Kontrol düğümleri, Kablosuz Taksi Çağırma alıcısı ve Kablosuz RS485 Modem (EC-485). Pilli EM-G0L-433-LP sürümü WR-001, Kablosuz Çağrı Butonu ve Kablosuz Sayaç Okuma düğümlerinde kullanılır. Aynı SX1268 LoRa radyo yolu, Elmes'in sahadaki kuyu-depo (ELD100) ve Firesens yangın alarm ürünlerinde çalışıyor.

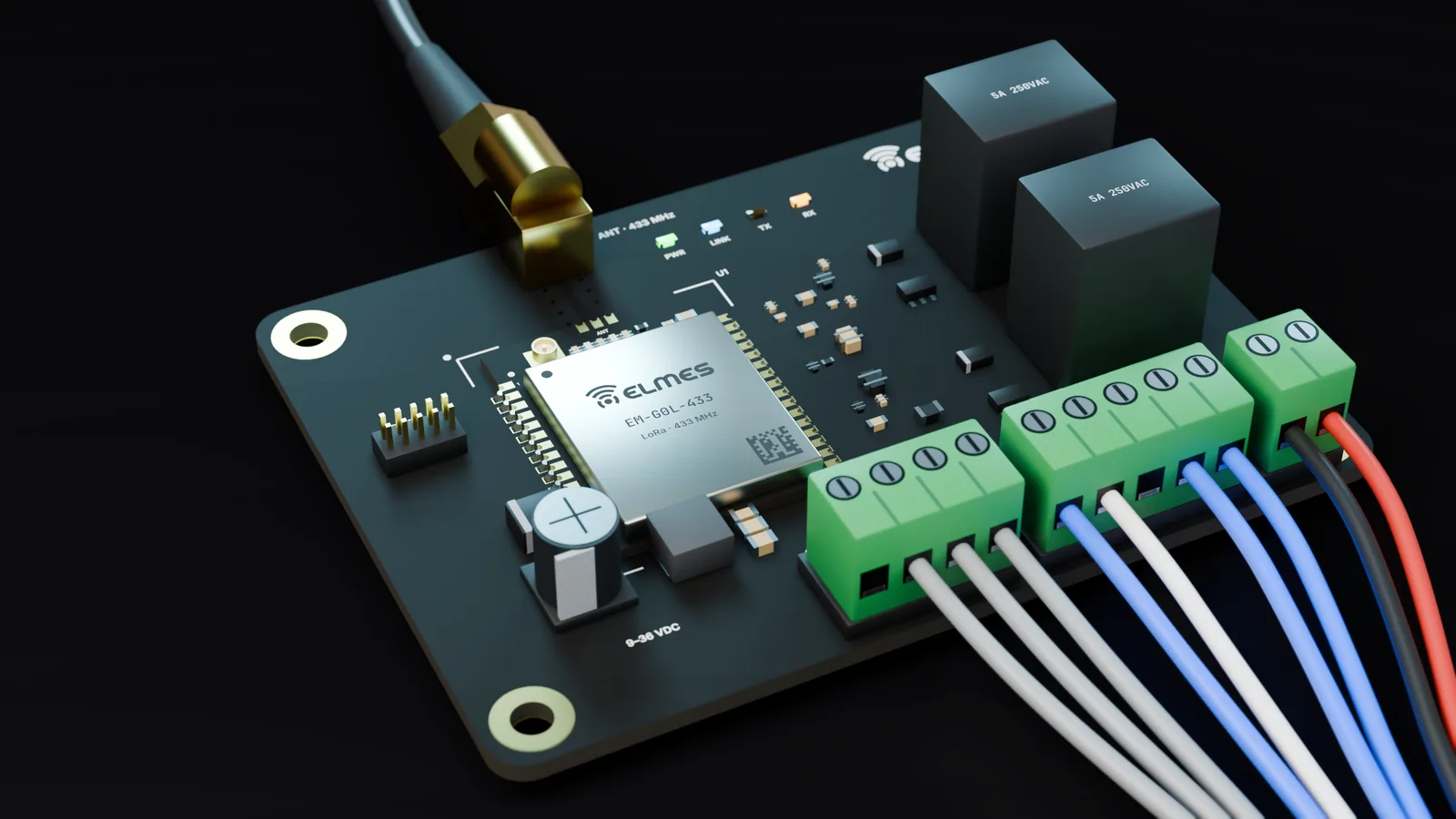

Dış OEM. Kablosuz kumanda veya izleme eklemek isteyen makine üreticileri, tarım ve su otomasyonu entegratörleri, sayaç okuma ve telemetri firmaları, güvenlik sistemi üreticileri. Taşıyıcı seçenekleri I/O Taşıyıcı Kartlar sayfasında.
Uyumluluk & belgeler
EM-G0L-433, ailede ilk belgelenecek modüldür. İlk aşamada “OEM entegratör sorumluluğunda” notuyla sunulur; bugün için alınmış bir modül belgesi yoktur.
- Kapsam dışıNihai ürün CE/RED uygunluğuİlk aşamada OEM entegratör sorumluluğunda
- Hedefİç ön-uyumluluk ölçümü (çıkış gücü, harmonikler, bant genişliği, spurious)İç test raporu
- HedefCE – RED 2014/53/EU: EN 300 220-2 (radyo), EN 301 489-1/-3 (EMC)Akredite laboratuvarda; ailede ilk sırada
- HedefRoHS beyanı
- HedefCE uygunluk beyanı (DoC) şablonuFikstür ve SDK paketiyle
- HedefEM-G0L-868 / -915: ayrı EN 300 220 ölçümü
Sıkça sorulan sorular
MOD-M0 ile yazılım uyumlu mu?
Evet, aynı SDK ve radyo sürücüsü kullanılır; ayak izi farklıdır: MOD-M0 pin header'lı, EM-G0L-433 castellated.
USB var mı?
Yalnız G0B1 sürümünde. G071 sürümünde USB yoktur; bootloader UART/SWD üzerinden çalışır.
Kaç kanal, kaç ağ?
8 kanal (433,05–434,79 MHz) × NetID. Aynı sahada en az 8 bağımsız ağ hedefleniyor; değer ölçümle doğrulanacak.
Menzil ne kadar?
Ölçüm sürüyor; açık alanda en az 2000 m hedefleniyor (SF9, 2 dBi dipol, 2 m yükseklik). Elmes'in önceki nesil ürünlerinde kurulu cihazlar 10 km'de güvenle çalışıyor; görüş hattında yapılan saha testinde 35 km'ye ulaşıldı (J-pole anten, +20 dBm, 2,4 kbaud).
Pilli cihazda kullanabilir miyim?
Evet, EM-G0L-433-LP sürümüyle: STOP modu, pil ölçümü ve uyandırma girişleri.
868 MHz var mı?
Aynı PCB'de SX1262'li EM-G0L-868 / -915 sürümüyle; ETSI duty-cycle kuralları SDK'da uygulanır.
Daha ucuz bir sürüm var mı?
EM-G0K-433 (LLCC68): aynı pinout, SF12 yok.
Kendi MCU'mla yalnız radyoyu kullanabilir miyim?
Bunun için radyo-only EM-NL-433 modülü var.
CE belgesi var mı?
Belgeleme aşamalı ve ailede ilk belgelenecek üye EM-G0L-433. Şu an OEM entegratör sorumluluğunda sunulur.
