Radyo-only LoRa Modülü (EM-NL-433)

YakındaModel kodu: EM-NL-433

Ölçülmüş LoRa radyo yolu, istediğiniz MCU'ya SPI ile.

Bilgi al Teknik özellikler

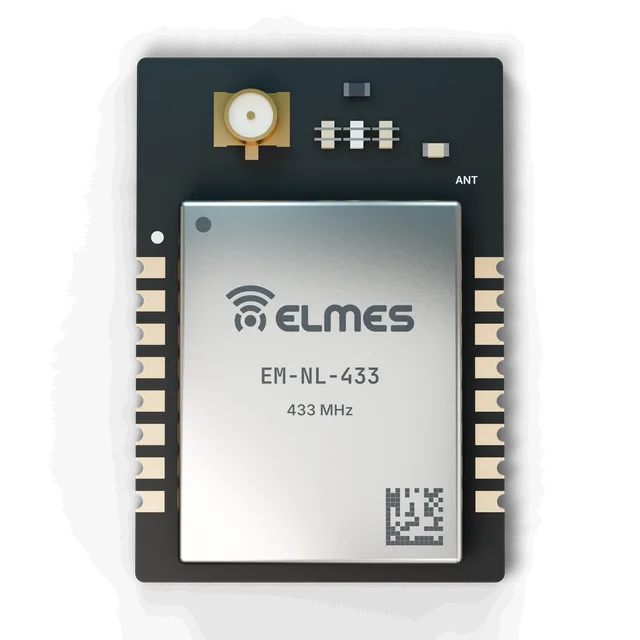

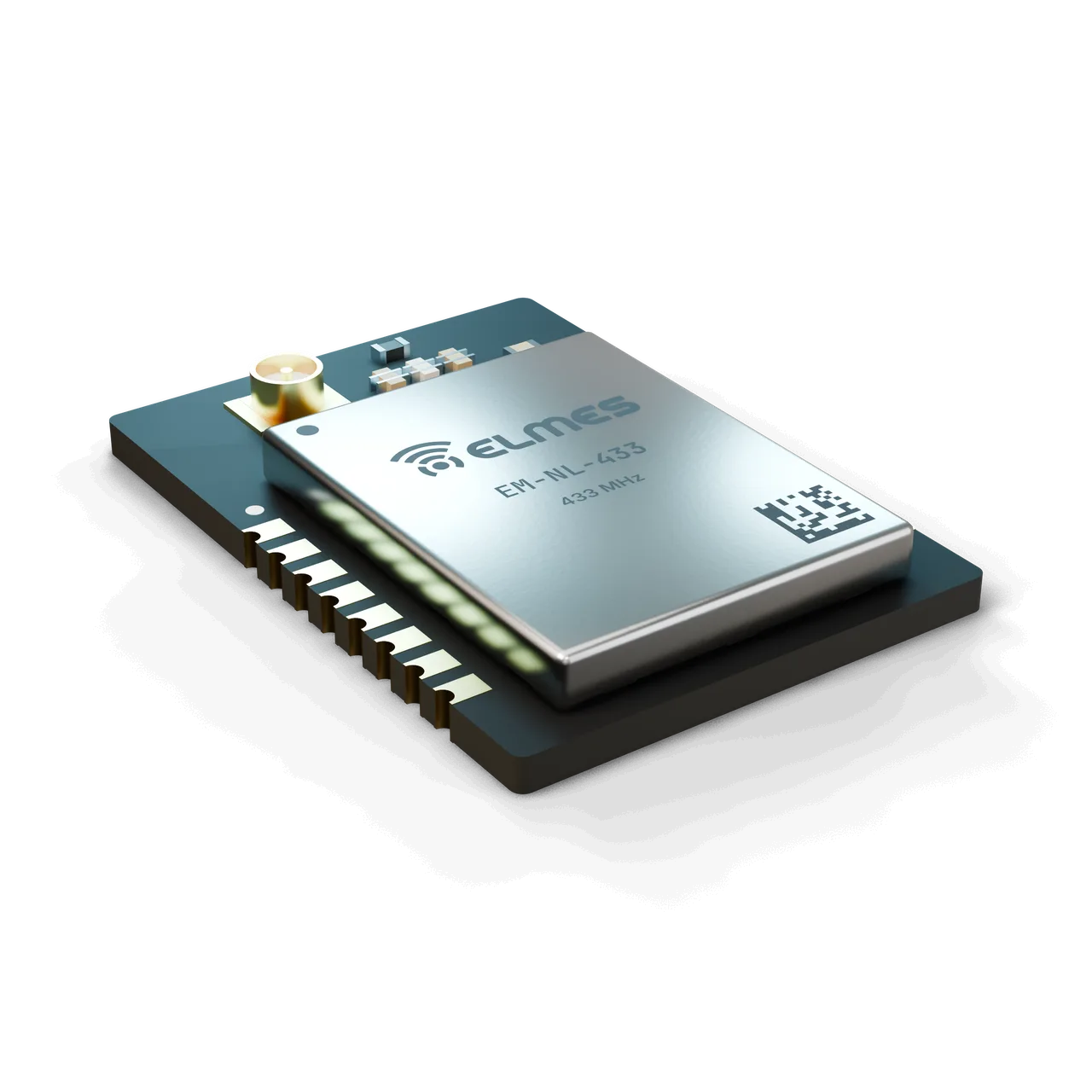

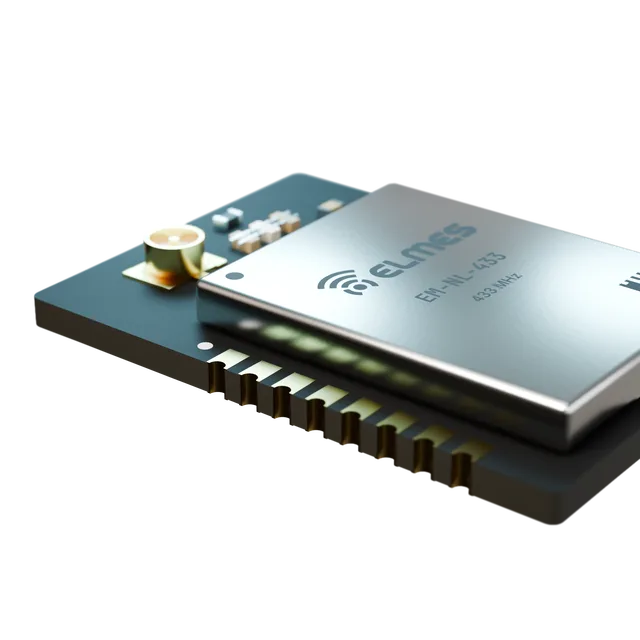

EM-NL-433 radyo-only LoRa modülü: 14 × 20 mm, 2×8 castellated pad, nikel kalkan ve u.FL

Genel bakış

Sorun. Elmes'in bazı ürünlerinde (vinç alıcı/verici, RT152 veri aktarıcı ailesi) MCU zaten var ve değişmeyecek; ihtiyaç yalnız LoRa radyodur. Bugün bu boşluğu ithal hazır radyo modülleri dolduruyor: tek kaynak, kapalı tasarım, sürümle değişen pinout, Türkçe belge yok. Çıplak SX1268 ile kendi tasarımı ise her üründe eşleme devresi ve ölçüm tekrarı demek.

Çözüm. EM-NL-433, EM-G0L-433 modülünün radyo bölümünü ayrı bir castellated modül olarak çıkarır: SX1268 + 32 MHz TCXO + RF anahtar (DIO2 kontrollü) + eşleme ve harmonik filtresi + u.FL/anten pini. Arayüz yalın SPI + BUSY/DIO1/NRESET; 3,3 V lojik. Sürücü açık ve platform bağımsızdır.

Varyantlar. Aynı PCB, LLCC68 (EM-NK-433) ve SX1262 (868/915 MHz) sürümlerini alır. Elmes ürünlerinde ithal hazır modülün yerini alır; dışarıya ise “radyoyu alın, MCU sizin” seçeneği sunar.

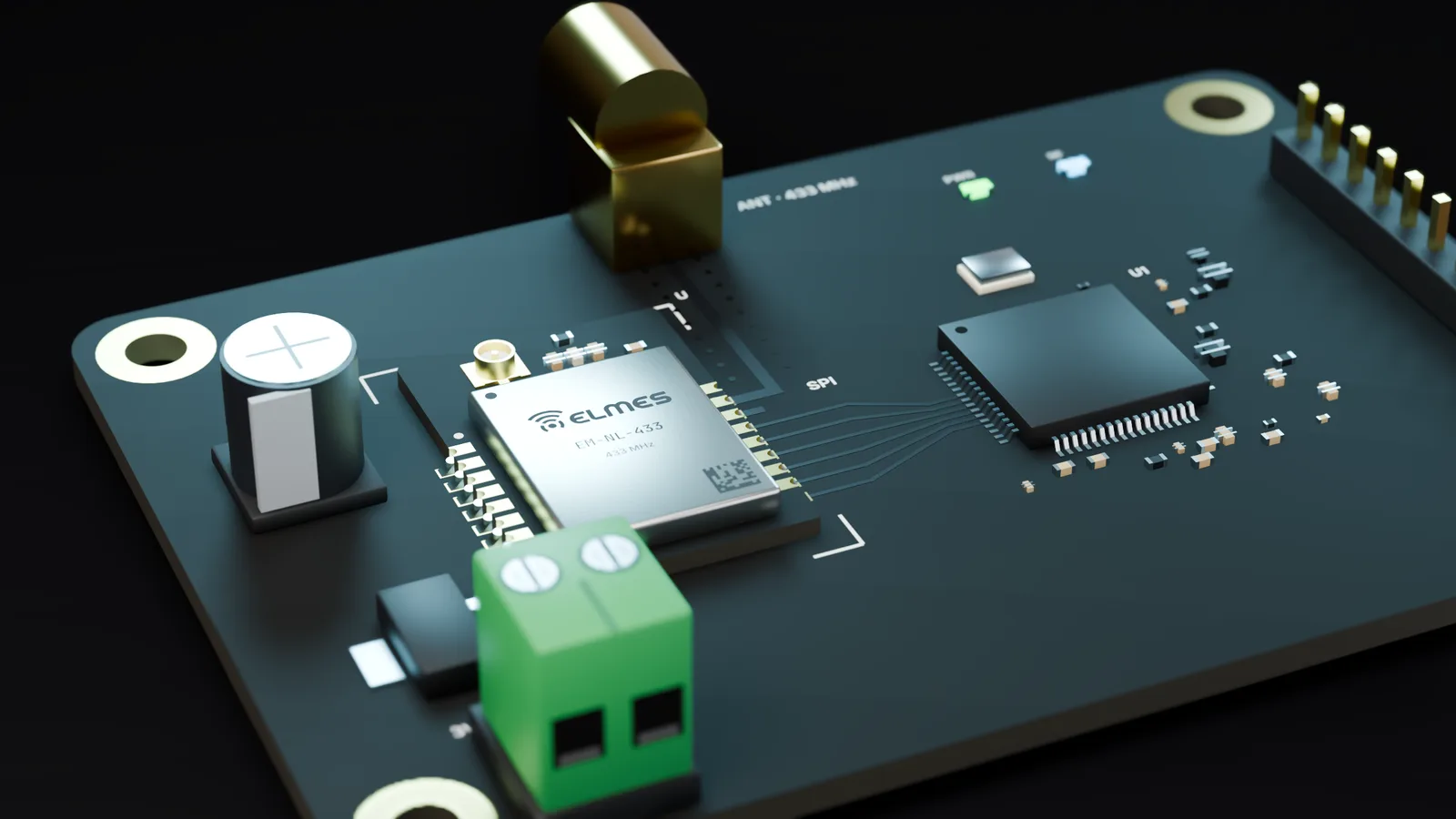

Konak karta lehimli EM-NL-433: SPI izleri kartın kendi MCU'suna, anten hattı kenar SMA'ya gider
Kullanım ortamı

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

  • Ortak RF tasarımı: EM-G0L-433 ile aynı radyo yolu; tek doğrulama ve tek BOM değişikliğiyle 868 MHz (SX1262) ve LLCC68 sürümleri.
  • Sürücü desteği: SX126x/LLCC68 ortak API; konak HAL yalnız 5 fonksiyon.
  • Modül içi TCXO ve DC-DC: konak tarafında kristal veya regülatör gerekmez.
  • Üretim testi: programlama/test fikstüründe RF güç ve frekans ölçümü; konak MCU gerekmez, fikstür SPI'ı doğrudan sürer.
  • HedefKonak örnekleri: STM32, ESP32 ve PIC24 (RT152 geçişi) için örnek projeler.
  • HedefAyrı TX/RX pinleri: yüksek güç PA'lı gelecek sürüm için RF anahtar yerine kullanılacak pad'ler ayrılır.
  • HedefTaşınabilir protokol çekirdeği: konak MCU'da EM ağına katılım (EM-G0L-433 düğümleriyle aynı NetID/adres).

Varyantlar

Varyantlar
Model koduRadyoBantNotBilgi al
EM-NL-433SX1268433 MHzAna üyeBilgi al: EM-NL-433
EM-NK-433LLCC68433 MHzDüşük maliyet sürümüBilgi al: EM-NK-433
EM-NL-868 / -915SX1262868 / 915 MHzBant varyantıBilgi al: EM-NL-868 / -915

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Radyo
Frekans bandı410–525 MHz (SX1268); Elmes kanal planı 433,05–434,79 MHz
Kanal sayısı8 (EM-G0L-433 ile aynı); konak kendi kanal planını tanımlayabilir
Çıkış gücü+22 dBm (SX1268 PA), −9…+22 dBm ayarlanabilir
Alıcı hassasiyeti−129 dBm @ SF11/BW125 (çip verisi)
ModülasyonLoRa SF5–SF12, (G)FSK
Veri hızıLoRa 0,018–62,5 kbps; FSK 300 kbps
Frekans referansı32 MHz TCXO (DIO3 ile beslenir)
TCXO kararlılığı±2 ppm sınıfı (parça seçimine göre)Hedef
Anten bağlantısıu.FL ve anten pini, 50 Ω; seçim 0 Ω köprü ya da üretim seçeneğiyle
Arayüzler
Konak arayüzüSPI (≤ 16 MHz), NSS, BUSY, DIO1 (IRQ), NRESET; 3,3 V lojik; DIO2 (RF anahtar) modül içinde
Ayrılmış pad'lerDIO2 çıkışı, TXEN/RXEN (gelecek PA sürümü için)Hedef
Menzil
Açık alan≥ 2000 m (SF9, 2 dBi dipol, 2 m yükseklik) — EM-G0L-433 ile aynı testHedef
Endüstriyel ortam / bina içi≥ 300 mHedef
Haberleşme & güvenlik
Şifreleme / adreslemeKonak protokolünde; taşınabilir EM-SDK çekirdeğiyle AES-128-CCM, NetID + 16 bit adresHedef
Aynı sahada sistem sayısı≥ 8 (kanal × NetID, konak protokolü)Hedef
Performans & güvenli durum
TX başlatma (uyku → RF)< 5 ms sınıfı (TCXO + PLL; çip verisinden)Hedef
Haberleşme kaybında güvenli durumKonak uygulaması belirler
Güç
Besleme3,0–3,6 V; DC-DC (iç) ya da LDO modu, sürücüden seçilir
Tüketim TX / RX / uyku~118 mA @ 22 dBm / ~5 mA (DC-DC) / < 1 µA (uyku, TCXO kapalı) — çip verisi
Mekanik & çevre
Pad sayısı / adım2×8 castellated, 1,27 mm (EM-G0L-433 ile hizalı kenar): VCC, GND×3, SCK, MISO, MOSI, NSS, BUSY, DIO1, NRESET, ANT + 4 ayrılmış pad
Boyut≤ 14 × 20 mmHedef
MontajCastellated SMD; anten tarafında keep-out alanı
Çalışma / depolama sıcaklığı−40…+85 °C / −40…+105 °CHedef
Nem%5–95, yoğuşmasız
Garanti & servis
Garanti2 yılHedef
Yedek parça desteği5 yıl
ÜretimAnkara

Uygulama alanları

  • Mevcut MCU'ya LoRa ekleme
  • Vinç alıcı/verici kartları
  • Analog/dijital veri aktarıcılar
  • ESP32, RP2040, PIC tasarımları
  • Ayrık mimarili kumanda sistemleri
  • 868/915 MHz ihracat ürünleri

Elmes ürünlerinde. EM-G0L-433 ve EM-G0LW-433 ile aynı radyo tasarımı; Kablosuz Vinç Kontrol alıcı/vericisi ve Kablosuz Analog & Dijital Data Aktarıcı RT152 ailesinin ayrık mimarili sürümleri (PIC24 konak); MOD-M0 için ikinci revizyon seçeneği (hazır radyo modülü yerine EM-NL-433 RF bölümü).

Dış satış. Kendi MCU'su olan entegratörler (ESP32, RP2040, PIC, farklı STM32 aileleri) ve 868/915 MHz ihracat ürünleri (EM-NL-868 / -915).

Uyumluluk & belgeler

İlk aşamada “OEM entegratör sorumluluğunda” notuyla sunulur; bugün için alınmış bir modül belgesi yoktur. Belgeleme sırasında EM-G0L-433'ten sonra ikinci modüldür.

  • Nihai ürün CE/RED uygunluğu
    İlk aşamada OEM entegratör sorumluluğunda
    Kapsam dışı
  • CE – RED 2014/53/EU: EN 300 220-2 (radyo), EN 301 489-1/-3 (EMC)
    Radyo-only belgesi alınırsa anten/kazanç ve besleme koşulları belgede sabitlenir; bu koşullara uyan türev ürünler radyo ölçümünü tekrarlamaz (akredite laboratuvar görüşü alınacak).
    Hedef
  • RoHS / REACH beyanı
    Hedef
  • EM-NL-868 / -915: ayrı EN 300 220 ölçümü
    Hedef

Sıkça sorulan sorular

Kullandığım hazır radyo modülünün (ör. DRF1268T) yerine doğrudan takılır mı?

Hayır; ayak izi uyumluluğu hedeflenmedi. Yeni kart tasarımında EM-NL-433 ayak izi kullanılır.

Hangi MCU'larla çalışır?

SPI'ı olan her MCU ile; sürücü C dilinde ve platform bağımsızdır. STM32, ESP32 ve PIC24 örnekleri hedefleniyor.

Modülde firmware var mı?

Hayır; radyo IC'yi konak MCU sürer. Sürücü ve protokol çekirdeği açıktır (EM-SDK Open, Apache-2.0 hedef).

EM-G0L-433 düğümleriyle aynı ağda çalışır mı?

Evet, konak EM protokol çekirdeğini çalıştırırsa (NetID, adres ve şifreleme aynı).

868 MHz sürümü var mı?

Aynı PCB'de SX1262'li EM-NL-868 sürümü; ETSI duty-cycle kuralları SDK'da.

Daha ucuz bir sürümü var mı?

EM-NK-433 (LLCC68): SF12 yok; en uzun SF dışında menzil aynı.

Çıkış gücünü artırabilir miyim?

Maksimum +22 dBm'dir (SX1268). Harici PA için TXEN/RXEN pad'lerinin ayrılması değerlendiriliyor.

CE/RED belgesi var mı?

Belgeleme aşamalı; radyo-only belgesinin türev ürünlere taşınabilecek şekilde alınması planlanıyor. İlk aşamada OEM entegratör sorumluluğunda sunulur.
