Kablosuz Çağrı Butonu Platformu

Yakında

Tek buton donanımı, her çağrı senaryosu.

Bilgi al Teknik özellikler

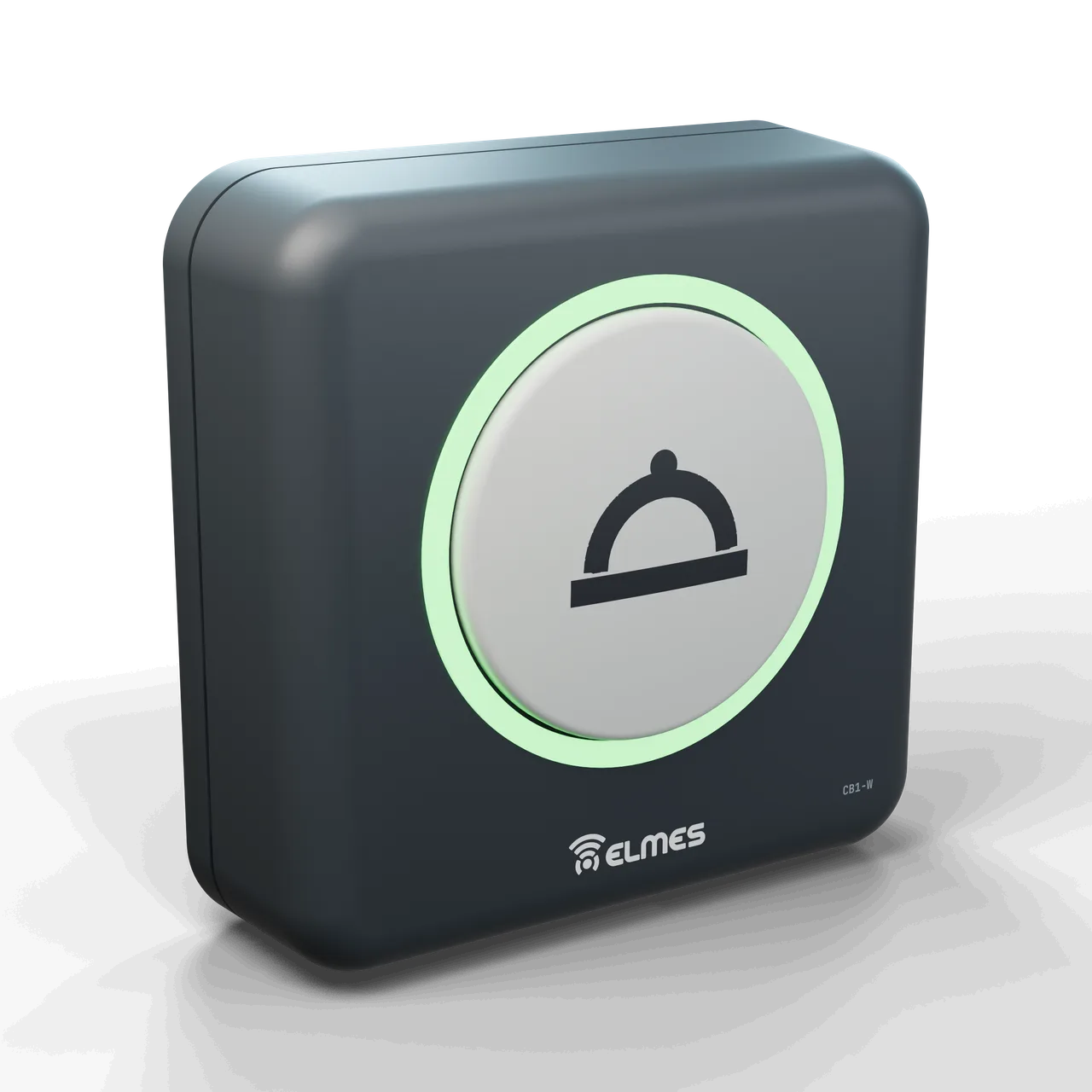

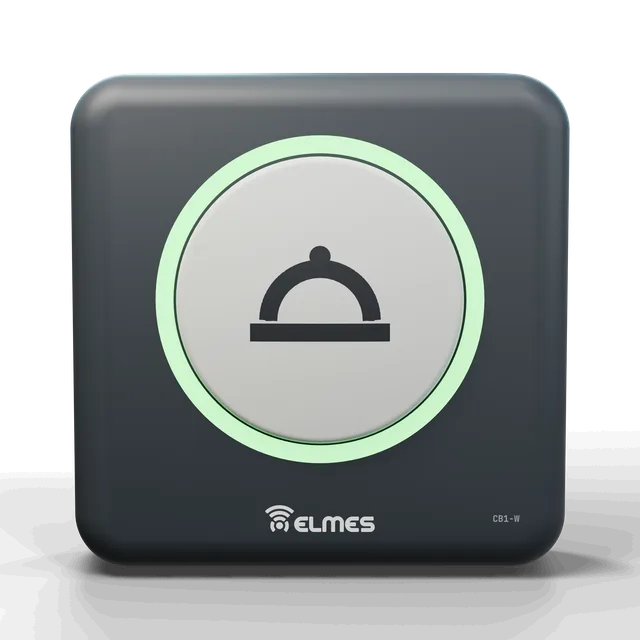

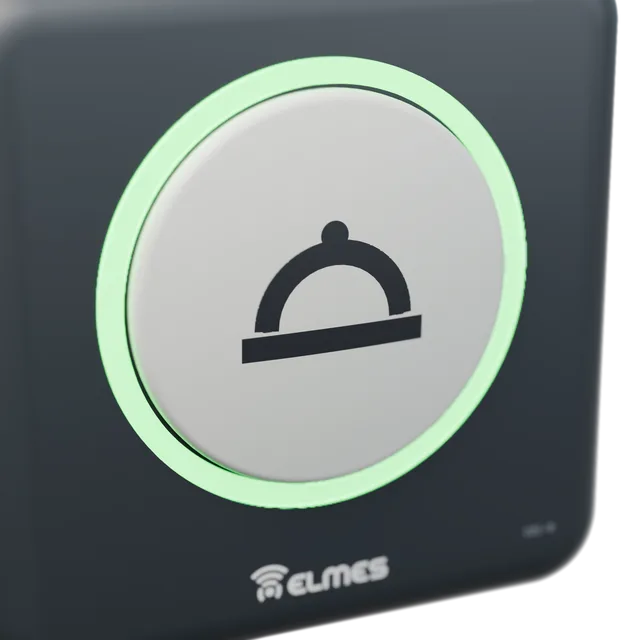

CB1-W kablosuz çağrı butonu: antrasit duvar kasası, zil simgeli büyük açık gri tuş ve yeşil yanan RGB LED halkası

Genel bakış

Sorun. Çağrı ve alarm butonları aynı işi yapar: bir kişi basar, bir yerde biri haberdar olur. Ama her uygulama ayrı ürün gibi satılır — garson butonu, panik butonu, taksi butonu, yangın butonu — ve çoğu kısa menzilli (100–200 m), tek yönlü, pili belirsiz, şifresiz 433 MHz "kumanda" devresidir. Plajdan mutfağa, mahalleden durağa, fabrika sahasından bekçi kulübesine ulaşmaz; basıldığında alındı mı bilinmez; aynı sahadaki iki sistem birbirini tetikler.

Çözüm. Platform, pilli LoRa düğümünü (EM-G0L-433-LP) bir buton kasasına koyar. Basışta buton kimliği, buton numarası, pil durumu ve sayaç içeren şifreli bir paket gönderilir; merkez veya alıcı onay (ACK) döndüğünde butondaki LED yeşil yanar (iki yönlü çalışma hedefleniyor). Firmware profili basışın anlamını belirler: garson / hesap / iptal, saldırı / yangın / çevrim, taksi çağır / iptal, cam-kır alarmı + sabotaj.

Uyandırmalı tasarım. Buton basılmadıkça MCU ve radyo uykudadır; periyodik "yaşıyorum" paketiyle merkez pil ve bağlantı durumunu izler. Kasa ve etiket uygulamaya göre değişir; elektronik tektir.

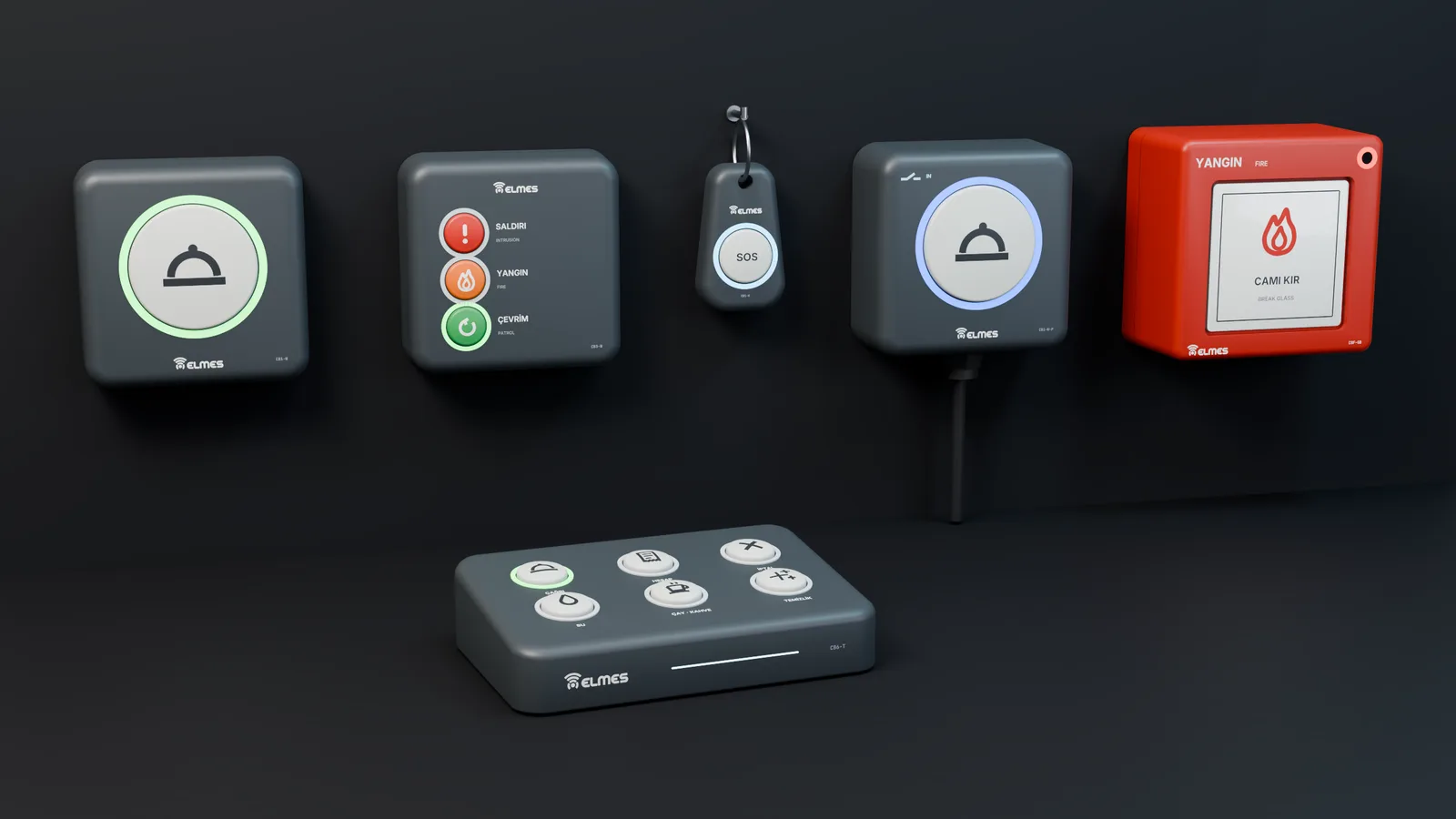

Çağrı butonu ailesi: CB1-W, CB3-W, askıda CB1-K, kablolu CB1-W-P, kırmızı cam-kır CBF-GB, önde masa üstü CB6-T
Ürün ailesi

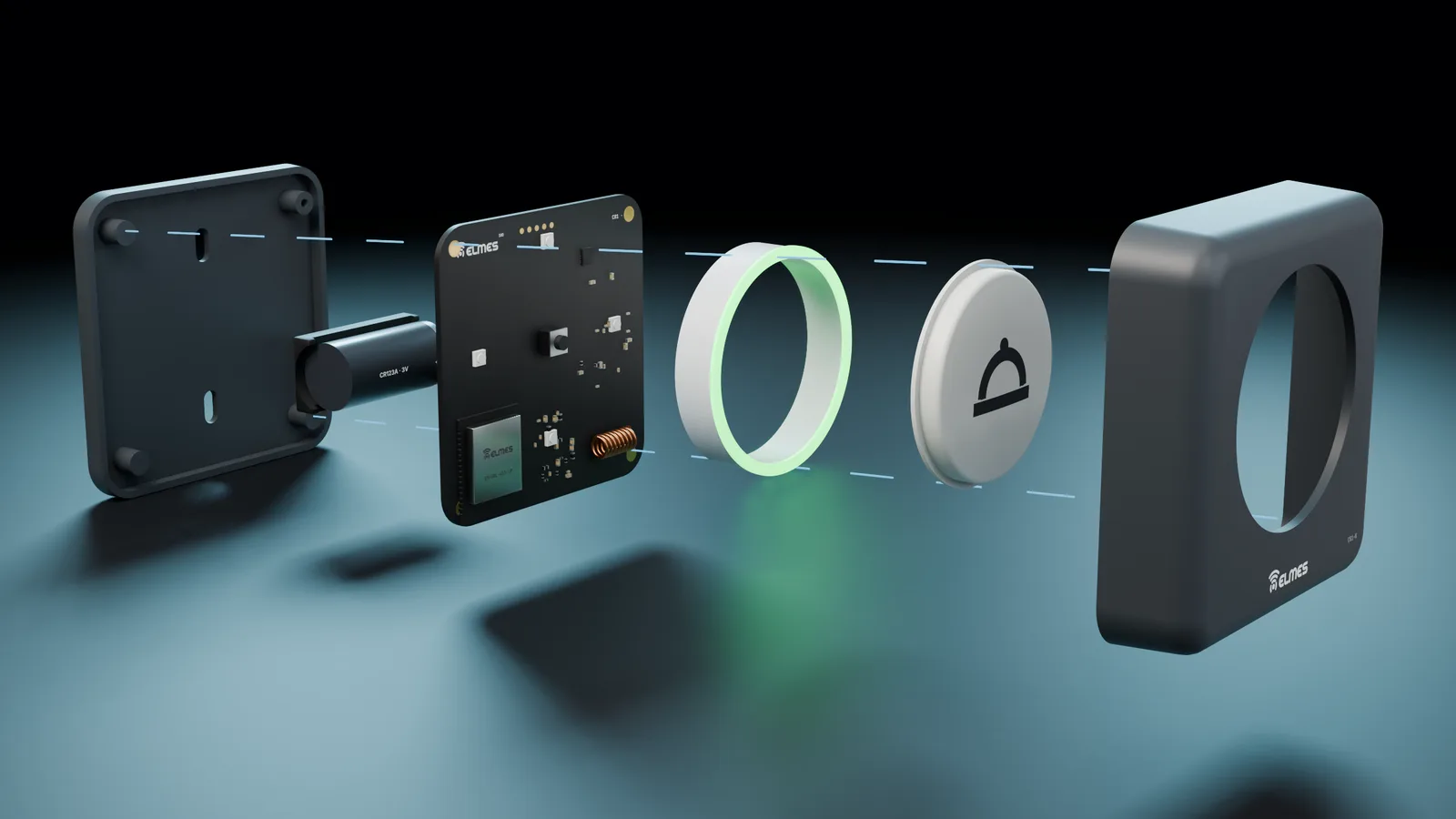

CB1-W patlatılmış: taban, CR123A pil, EM-G0L-433-LP modüllü PCB, ışık kılavuzu halkası, tuş ve ön kapak
Patlatılmış görünüş

Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.

Özellikler

  • Profil seçimi: aynı donanımda garson, taksi, nöbet, yangın, forklift, panik ve kapı profilleri; üretimde veya servis aracıyla.
  • "Yaşıyorum" raporu: pil, sıcaklık ve RSSI ile merkezde bakım listesi.
  • Uzun / çift basış: tek tuşla ek anlam (acil, iptal).
  • Harici kontak girişi: kapı, bariyer veya makine için buton vericisi; tek kontak izleme. 8 girişli pilli izleme için Kablosuz Dijital I/O Linki.
  • Opsiyonel modüller: buzzer, titreşim, RFID (nöbet profilinde), IP65 kasa, u.FL harici anten.
  • HedefACK LED'i: çağrının alındığını kullanıcı butonda görür (iki yönlü LoRa).
  • HedefReplay koruması ve AES: buton kopyalanamaz.
  • HedefSabotaj kontağı ve denetim: yangın ve nöbet profillerinde.
  • Hedef868 MHz sürümü: ihracat pazarları için.

Varyantlar

Varyantlar
Model koduButon sayısıKasaPilProfillerBilgi al
CB1-W1Duvar / masa, IP54CR123A veya 2×AAGarson, taksi, panik, forkliftBilgi al: CB1-W
CB1-K1Anahtarlık / boyun askısıCR2032 / CR123APanik, yalnız çalışanBilgi al: CB1-K
CB3-W3Duvar, IP54CR123A / 2×AANöbet (saldırı / yangın / çevrim); taksi (çağır / iptal / acil); garson (garson / hesap / iptal)Bilgi al: CB3-W
CB6-T6Masa üstü2×AAGarson / otel (6 servis tipi)Bilgi al: CB6-T
CBF-GB1 (cam-kır / el butonu)Kırmızı yangın butonu kasası, IP54 / IP65Li-SOCl2 AAYangınBilgi al: CBF-GB
CB1-W-P1 + harici girişDuvarPilliKapı / bariyer buton vericisi, makine çağrısıBilgi al: CB1-W-P

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Radyo
Frekans bandı433,05–434,79 MHz, 8 kanal (SX1268)
868 MHz sürümüSeçenek olarakHedef
Çıkış gücü+22 dBm maks.; profil varsayılanı +14…+20 dBm (pil ömrü için)
Alıcı hassasiyeti−129 dBm @ SF11 (çip verisi)
Modülasyon / paketLoRa SF7–SF12; kısa paket (≤ 16 bayt)
AntenDahili (PCB izi / helis); IP65 dış kasada u.FL seçeneği
Menzil
Açık alan≥ 1500 m (SF9, dahili anten, buton 1,2 m duvar yüksekliğinde, merkez dış omni anten 3 m)Hedef
Bina içi≥ 150 m / 3 kat (otel)Hedef
Haberleşme & güvenlik
Şifreleme / kodlamaAES-128-CCM + tekrar sayacı (replay koruması), NetID + 16-bit adresHedef
Önceki nesil butonlarda kodlamaID + CRC
EşleştirmeAlıcıda öğrenme modu (butona bas → listeye ekle) veya servis aracıyla; UID tabanlıHedef
Aynı sahada sistem sayısı8 kanal × NetID ile ≥ 8 sistemHedef
Performans & güvenli durum
Basış → merkez< 300 ms @ SF7–SF9Hedef
ACK → LED< 1 sHedef
Yeniden gönderim3 deneme, rastgele 50–300 ms gecikme
Güç
PilCR123A (3 V, ~1500 mAh) veya 2×AAHedef
Cam-kır ve anahtarlık piliCam-kır: Li-SOCl2 AA; anahtarlık: CR2032
TüketimBasış olayı ~120 mA × ~100 ms; günde 2 "yaşıyorum" paketi
Uyku akımı< 10 µAHedef
Pil ömrüGünde 20 basışta ≥ 2 yıl (CR123A); yangın profilinde ≥ 5 yıl (nadir basış); SDK hesap aracıyla tahminHedef
Düşük pil eşiği2,7 V (CR123A); merkeze raporlanır
Giriş / çıkış
Tuşlar1 / 3 / 6 mekanik tuş; cam-kır: cam/plastik plaka + mikro anahtar; uzun basış 1,5 s, çift basış
Göstergeler1× RGB LED (gönderildi / ACK / hata / pil); buzzer (opsiyonel, profile göre)
Harici giriş1× kuru kontak (CB1-W-P: kapı / bariyer / makine)
Sabotaj kontağı1× sabotaj girişiHedef
ServisSWD pedleri; UART (programlama fikstürü)
Mekanik & çevre
Kasa boyutlarıDuvar 1/3 tuş ~80 × 80 × 25 mm; masa 6 tuş ~120 × 80 × 30 mmHedef
Diğer kasalarAnahtarlık; cam-kır için standart kırmızı yangın butonu kasası
Koruma sınıfıIP54 (iç / yarı dış mekân); IP65 (dış mekân, dış cam-kır)Hedef
MontajVida / çift taraflı bant / askı
Çalışma sıcaklığı−20…+60 °C (pil kimyasına bağlı; Li-SOCl2 ile −40…+85 °C)Hedef
Garanti & servis
Garanti2 yıl; pil sarf malzemesiHedef

Uygulama alanları

  • Garson ve servis çağrısı
  • Taksi durağı aboneleri
  • Tesis nöbet noktaları
  • Endüstriyel yangın butonu
  • Forklift ve operatör çağrısı
  • Hat duruşu bildirimi
  • Panik / yalnız çalışan
  • Kapı ve bariyer vericisi

Her profil, ilgili ürünün alıcısı veya merkeziyle çalışır:

Çağrının görevlinin cebinde gösterilip onaylanması için pager tarafında WR-001 LoRa Kablosuz Alarm / Çağrı Kumandası kullanılabilir. Garson çağırma uygulamasının sahadaki kullanıcıları ilgili ürün sayfasında yer alır.

Uyumluluk & belgeler

Platform prototip aşamasındadır. Datasheet, profil kılavuzları, eşleştirme/kurulum kartı ve belgeler aşağıdaki plana göre hazırlanacaktır.

  • CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
    Modül düzeyinden başlayarak aşamalı
    Hedef
  • EN 62368-1
    Hedef
  • RoHS beyanı
    Hedef
  • EN 54-11 (el butonu) / EN 54-25 (RF bileşen) — yangın profili
    Kablosuz Yangın Alarm Sistemi (Firesens) belgelendirmesiyle birlikte
    Hedef
  • Pil güvenliği ve taşıma belgeleri
    Hedef
  • CE uygunluk beyanı
    Hedef

Sıkça sorulan sorular

Aynı butonu garson ve taksi için kullanabilir miyim?

Evet; donanım aynıdır, profil ve etiket farklıdır. Alıcı tarafı uygulamaya göre değişir.

Bastığımda çağrımın alındığını görür müyüm?

Hedeflenen iki yönlü çalışmada evet: onay gelince LED yeşil, gelmezse kırmızı yanar — tekrar basın veya menzili kontrol edin.

Pil ne kadar gider?

Günde 20 basışta CR123A ile ≥ 2 yıl, yangın profilinde ≥ 5 yıl hedeflenir. Düşük pil merkezde görünür.

Menzil ne kadar?

Dahili antenli pilli bir cihazdır; bağlantı bütçesi merkez anteniyle kazanılır. Açık alanda ≥ 1,5 km, otel içinde 3 kat hedeflenir; repeater ile genişler.

Aynı binada iki sistem (otel + restoran) çakışır mı?

Hayır; kanal ve ağ kimliği (NetID) ayrılır. Hedeflenen AES şifrelemeyle başka sistemin paketi işlenmez.

Buton kopyalanabilir mi?

Hedef tasarımda hayır: AES-128 şifreleme ve tekrar sayacı kullanılır.

Önceki nesil alıcımla çalışır mı?

Önceki nesil (CC1101 tabanlı) alıcılarla çalışmaz. Taksi durağı butonlarıyla uyumluluk Kablosuz Taksi Çağırma Sistemi sayfasında anlatılır.

Yangın butonu olarak sertifikalı mı?

Henüz değil. EN 54-11 ve EN 54-25 belgelendirmesi Kablosuz Yangın Alarm Sistemi (Firesens) ile birlikte hedeflenir; belge alınmadan "yangın sertifikalı" denmez.

Garanti nasıl?

2 yıl garanti hedefleniyor; pil sarf malzemesidir.
