Kablosuz Dijital I/O Linki — 8 Kanal

8 röle, 8 giriş — kabloyu RF ile değiştirin.

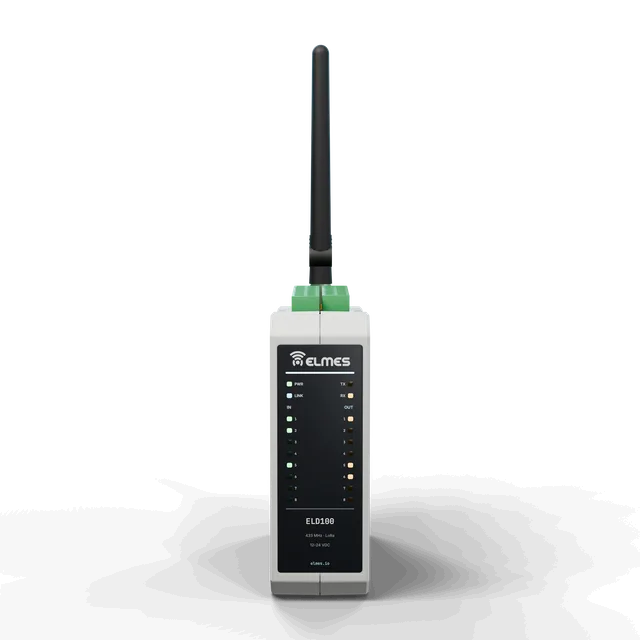

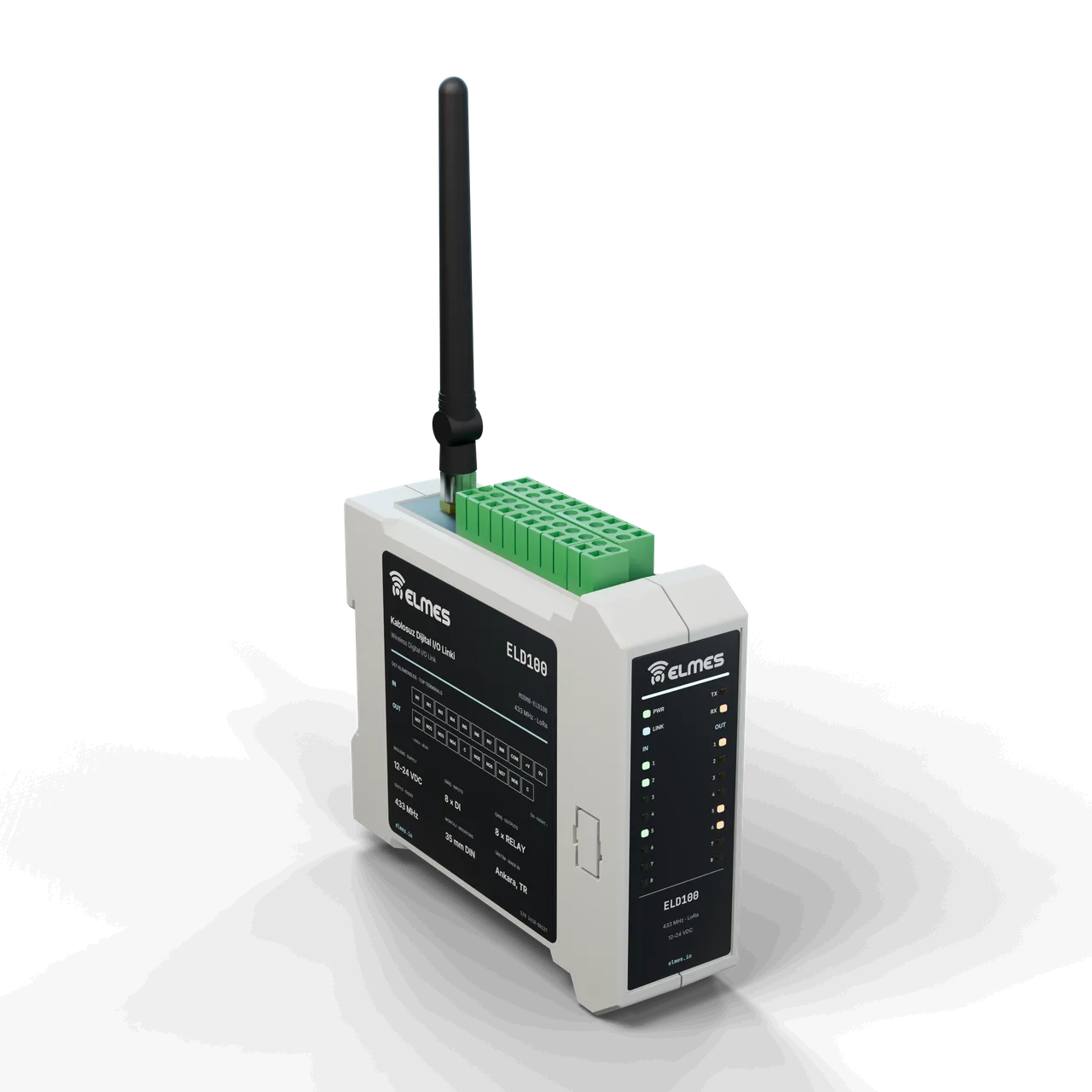

Kablosuz dijital I/O linki ELD100: DIN ray kasası, üstte klemensler ve 433 MHz anten, önde durum LED'leri

Genel bakış

Sorun. Pompa ile depo, makine ile kumanda panosu, bariyer ile bekçi kulübesi, vana ile merkez arasında birkaç kuru kontağı taşımak için kablo çekmek gerekir: kazı, boru, yol/dere geçişi, üçüncü taraf arazisi, yıldırım ve kopma riski. Çoğu uygulamada taşınacak bilgi 1–8 bittir (dolu/boş, çalış/dur, açık/kapalı, arıza) ama kablo maliyeti ve izinler projeyi büyütür. GSM/IoT çözümleri abonelik, bulut ve gecikme getirir; basit bir seviye kontrolü için fazladır.

Çözüm. Kablosuz Dijital I/O Linki, iki (veya daha çok) uç arasında dijital sinyalleri RF ile taşır. Giriş ucundaki kontak değişimi anında karşı uçtaki röleyi değiştirir; periyodik durum yenilemeyle link sürekli doğrulanır. Haberleşme kesilirse röleler tanımlı güvenli duruma düşer (örneğin pompa durur). PLC'ler için link, her iki panoya ait bir I/O kartı gibidir: giriş klemensi bir tarafta, röle kontağı diğer tarafta.

Nesiller. Sahadaki ELD100 nesli LoRa ile kilometre mertebesinde menzil sağlar. Yeni seride aynı işlevin EM-G0L-433 modülü ve EC-DIO8 taşıyıcı kartıyla DIN rayda, 433 MHz ve seçenek olarak 868 MHz sürümleriyle sunulması hedeflenir.

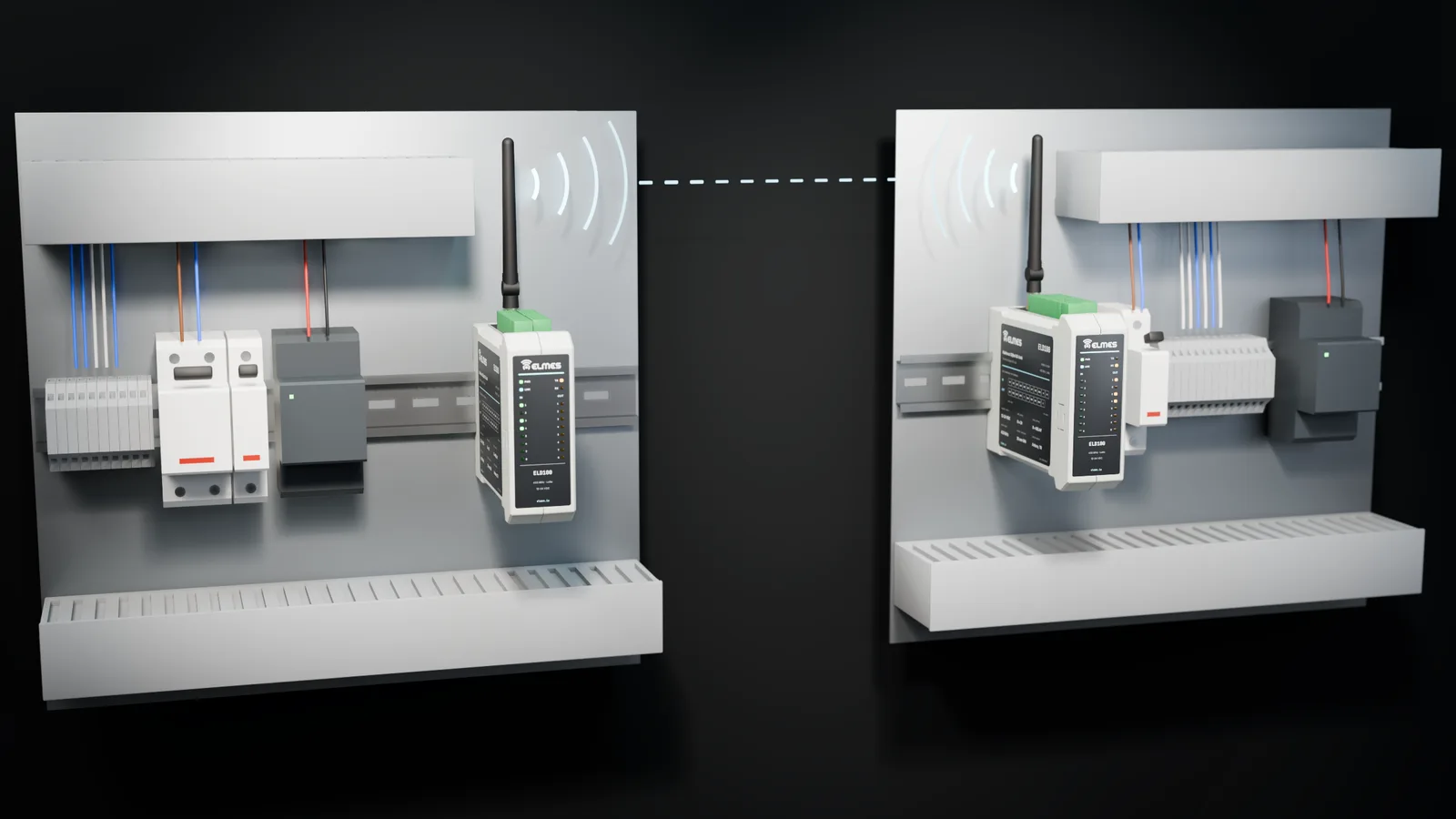

İki elektrik panosunda DIN raya takılı iki ELD100 arasında 433 MHz kablosuz bağlantı — Kullanım ortamı

Özellikler

Tanımlı güvenli durum: link kaybında her röle için aç / kapat / koru seçimi; “link arızası” rölesi seçeneği.
Şamandıra / kontak filtresi: dalgalanan seviye şamandıralarında yanlış tetiklemeyi önleyen ayarlanabilir gecikme; ELD100 neslinde sahada.
Periyodik yenileme + olay gönderimi: düşük hava süresi, yüksek güvenilirlik.
Üretim araçları: üretimde kimlik/kanal yazımı ve otomatik test.
HedefFirmware ile seçilen rol: aynı kart verici, alıcı, iki yönlü uç veya repeater olarak çalışır.
HedefServis aracı ve fikstür: sahada eşleştirme ve test için Modül Programlama/Test Fikstürü + SDK Paketi.
HedefGüvenlik ve bakım: AES şifreleme, ağ kimliği (NetID), OTA güncelleme, RSSI raporu ve LED göstergesi.
HedefModbus RTU slave: link durumu ve I/O bilgisinin PLC tarafından okunması.
HedefPilli verici ve 868 MHz seçenekleri: yalnız kontak izleyen pilli verici; 868 MHz sürümü.
HedefKarma sistem ve sayaç modu: analog kardeş kartla (Kablosuz Analog & Dijital Data Aktarıcı, EC-AIO) aynı ağda çalışma; darbe sayımı için giriş sayaç modu (Kablosuz Sayaç Okuma Düğümü).

Varyantlar

Varyantlar
Model kodu	Rol	Giriş	Çıkış	Besleme	Durum	Teklif iste
ELD100 (MODM0-ELD100)	İki yönlü / alıcı	8 dijital giriş	8 röle	12–24 VDC	Sahada	Teklif iste: ELD100 (MODM0-ELD100)
DIO8-TXHedef	Verici (giriş ucu)	8 opto-izoleli giriş	— (durum LED'i)	9–36 VDC	Planlanan	Teklif iste: DIO8-TX
DIO8-RXHedef	Alıcı (çıkış ucu)	—	8 röle, 5 A	9–36 VDC	Planlanan	Teklif iste: DIO8-RX
DIO8-BIHedef	İki yönlü	8 opto-izoleli giriş	8 röle	9–36 VDC	Planlanan	Teklif iste: DIO8-BI
DIO8-TX-LPHedef	Pilli verici (kontak izleme)	8 giriş (uyandırmalı)	—	Pil	Planlanan	Teklif iste: DIO8-TX-LP
DIO8-REPHedef	Repeater (aynı donanım, firmware profili)	—	—	9–36 VDC	Planlanan	Teklif iste: DIO8-REP
DIO16 (EC-DIO16)Hedef	Geniş varyant	16 dijital giriş	8 röle	9–36 VDC	Planlanan	Teklif iste: DIO16 (EC-DIO16)

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem (ELD100)
Nesil	ELD100 (N2), sahada
Frekans	433 MHz ISM bandı, LoRa (SX1268)
Giriş / çıkış	8 dijital giriş, 8 röle çıkışı
Besleme	12–24 VDC
Eşleştirme	Üretimde kimlik ve kanal yazımı

Radyo (yeni seri)
Frekans bandı	433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef
Çıkış gücü	+22 dBmHedef
Alıcı hassasiyeti	−129 dBm @ SF11/BW125 (çip verisi)Hedef
Modülasyon	LoRa SF7–SF12; paket < 20 baytHedef
Anten konektörü	Kart üstü SMA dişi, 50 ΩHedef

Menzil
Açık alan	≥ 2000 m (SF9, 2 dBi çok yönlü anten, 2 m yükseklik)Hedef
Endüstriyel ortam / bina içi	≥ 300 mHedef

Haberleşme & güvenlik
Şifreleme ve adresleme	AES-128-CCM; ağ kimliği (NetID) + 16 bit adres; tekrar sayacıHedef
Sahada eşleştirme	Servis aracıylaHedef
Aynı sahada sistem sayısı	≥ 8 (kanal × ağ kimliği)Hedef

Performans & güvenli durum
Komut gecikmesi	< 100 ms @ SF7; < 500 ms @ SF10Hedef
Link kaybında güvenli duruma geçiş	5–300 s ayarlanabilir zaman aşımıHedef
Watchdog	Bağımsız donanım watchdog'u (IWDG)Hedef

Güç
Besleme	9–36 VDC; ters polarite ve TVS korumasıHedef
Tüketim	Bekleme ~30 mA @ 12 V; 8 röle çekili +~560 mA @ 12 V (röle başına ~70 mA); gönderim tepesi +120 mA @ 3,3 VHedef
Pilli verici (TX-LP)	2 × AA / Li-SOCl2; uyku < 10 µA; pil ömrü gönderim sayısına bağlıHedef

Giriş / çıkış
Dijital giriş	8 × opto-izoleli; 12–24 V veya kuru kontak (dahili 12 V beslemeyle); 3 mA; 10 ms filtre + ayarlanabilir şamandıra filtresiHedef
Röle çıkışı	8 × röle NO/NC, 5 A / 250 VAC, varistör korumalıHedef
Servis arayüzü	UART / SWD
Saha haberleşmesi	RS485 (EC-485 kartıyla); Modbus RTU slave ile PLC'den I/O okumaHedef

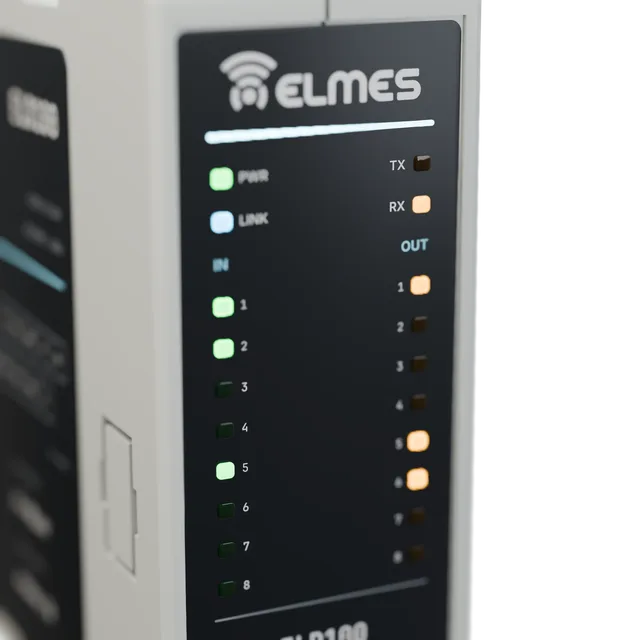

Göstergeler	Güç, link, TX/RX, 8 × giriş ve 8 × röle LED'iHedef

Mekanik & çevre
Kasa	35 mm DIN ray, 6 modül (~108 mm)Hedef
Koruma sınıfı	IP20 (pano içi); dış ortam için IP65 kutu seçeneğiHedef
Çalışma / depolama sıcaklığı	−25…+70 °C / −40…+85 °CHedef
Nem	%5–95, yoğuşmasızHedef

Garanti & servis
Garanti	2 yılHedef
Yedek parça desteği	5 yılHedef
Üretim ve servis	Ankara

Uygulama alanları

Kuyu pompası ve depo seviyesi
Terfi merkezleri ve klorlama
Makine start/stop ve arıza sinyalleri
Kapı ve bariyer kumandası
Sulama vanası aç/kapa
Alarm ve ikaz toplama
OEM kablosuz I/O genişletme

Su: kuyu pompası ile depo seviye şamandırası arasında (Kablosuz Kuyu Depo Kontrol Sistemi); terfi merkezleri; klorlama.
Makine: start/stop, arıza ve hazır sinyalleri; kumlama, pompa, kompresör (Kablosuz Makine Çalıştırma & Kontrol).
Kapı / bariyer: uzak buton veya kart okuyucudan bariyer rölesi; kapı kontağı geri bildirimi (Akıllı Kapı Kontrol & Erişim).
Sulama: vana aç/kapa ve geri bildirim (Kablosuz Sulama Kontrol Sistemi).
Alarm / ikaz: siren, lamba, kuru kontak alarm toplama; yangın kontakları (Kablosuz Yangın Alarm Sistemi (Firesens)).
OEM: makine üreticileri için kablosuz I/O genişletme (Elmes OEM Cihaz Kontrol Platformu).

Uyumluluk & belgeler

Ürün düzeyinde CE uygunluk beyanı ve test raporu henüz yoktur. Belgeler modül düzeyinden başlayarak aşamalı hazırlanır; EC-DIO8 serinin ilk taşıyıcı kartı olduğu için belgelendirmede önceliklidir.

CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
Modül düzeyinde başlayarak
Hedef
EMC — EN 61000-6-2 / EN 61000-6-4
Hedef
LVD — EN 61010-1 veya EN 62368-1 (250 VAC röle çıkışları)
Hedef
RoHS beyanı
Hedef
CE uygunluk beyanı, datasheet, klemens şeması ve kullanım kılavuzu
Hedef

Referanslar

Bu ürün ailesinin kullanıldığı kurumlardan bazıları.

İSKİ
Şeker Fabrikaları A.Ş.
Sançim Bilecik Çimento
Rize Pazar Belediyesi
Atom Enerji Kurumu (TAEK)
Gemi Kaya Holding

Sıkça sorulan sorular

PLC gerekir mi?

Hayır. Link iki pano arasında kablo gibi davranır; kontaklar doğrudan bağlanır. PLC varsa giriş ve çıkışlarına bağlanır; Modbus RTU ile okuma hedefleniyor.

Haberleşme kesilirse röleler ne olur?

Ayarlı zaman aşımı sonunda her röle tanımlı güvenli duruma geçer (örneğin pompa durur); link LED'i ve link arızası rölesi uyarır.

Aynı sahada kaç link çalışır?

Kanal × ağ kimliği kombinasyonuyla en az 8 bağımsız link; yıldız yapıda bir merkeze 16 uca kadar bağlantı hedefleniyor.

Menzil ne kadar, nasıl artırılır?

LoRa ile açık alanda kilometre mertebesinde menzil hedeflenir; dış anten, yükseklik, yönlü anten (Endüstriyel RF Anten Serisi) ve repeater ucuyla artırılır.

Mevcut kuyu-depo sistemimle çalışır mı?

ELD100 nesliyle aynı protokol, geçiş yazılımıyla hedefleniyor. İlk nesil (N1) kuyu-depo sistemleriyle doğrudan haberleşmez; ayrı bir link olarak yan yana çalışır.

Girişler pilli çalışabilir mi?

Evet, planlanan pilli verici seçeneğiyle (DIO8-TX-LP): yalnız kontak izleme, uyandırmalı çalışma. Pilli sürümde röle çıkışı yoktur.

Analog sinyal (4–20 mA) taşır mı?

Bu ürün dijitaldir. Analog sinyaller için Kablosuz Analog & Dijital Data Aktarıcı ve EC-AIO kardeş kartı aynı ağda çalışır.

Garanti ve servis nasıl?

2 yıl garanti hedefleniyor; servis Ankara'da. Uzaktan (OTA) yazılım güncellemesi de hedefler arasında.
